Vesna OVS6-803 — 8-канальный лабораторный осциллограф с полосой 350 МГц и АЦП 12 Бит. Обеспечивает глубокую память (до 1.8 млн. отсчетов) и МЧД 6 ГВыб/с. Незаменим для анализа целостности сигнала и отладки высокоскоростных многоканальных систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OVS6-803: 8 Каналов, 350 МГц, 12 Бит. Эра многоканальной диагностики.
Vesna OVS6-803 представляет собой высокоточный осциллограф лабораторный (цифровой осциллограф с технологией фосфора, DSO), разработанный для проведения комплексных измерений и анализа многоканальных высокочастотных сигналов. Модель OVS6-803 относится к передовым измерительным приборам, обеспечивая исключительную глубину анализа, что делает ее незаменимым инструментом в научно-исследовательских и опытно-конструкторских работах.
Преимущества Vesna OVS6-803
Осциллограф Vesna OVS6-803 обладает характеристиками, которые выводят его на уровень решений высшего класса, превосходя классические 4-канальные модели по глубине анализа и гибкости:
- Восемь аналоговых каналов: Архитектура OVS6-803 позволяет одновременно захватывать, наблюдать и сравнивать до восьми различных сигналов. Это жизненно важно при отладке систем с множеством интерфейсов, анализе многофазных преобразователей или при контроле обмена данными между микросхемами.
- Широкая полоса пропускания (ПП): 350 МГц (Мегагерц). Данная частота гарантирует, что даже сигналы с быстрыми фронтами и высоким содержанием гармоник будут отображены с минимальными искажениями, обеспечивая высокую достоверность измерений.
- Разрядность АЦП 12 Бит: Увеличенное вертикальное разрешение (Аналого-цифровой преобразователь) обеспечивает в четыре раза большую точность по вертикали, чем стандартные 8-битные осциллографы. Эта характеристика Vesna OVS6-803 позволяет точно измерять малые изменения амплитуды и низкоуровневые шумы.
- Максимальная частота дискретизации (МЧД): до 6 ГВыб/с (Гигавыборок в секунду). Высочайшая скорость выборки гарантирует детальное восстановление формы импульсных сигналов и эффективное предотвращение алиасинга (наложения спектров).
- Глубокая память: Объем памяти составляет 900 миллионов отсчетов на канал, с возможностью расширения до 1800 миллионов отсчетов в режиме чередования. Глубокая память позволяет захватывать длительные последовательности событий или редкие аномалии с сохранением высокого временного разрешения.
- Расширенная система запуска и декодирования: OVS6-803 стандартно включает аппаратную поддержку для запуска и декодирования сигналов промышленных и автомобильных последовательных протоколов: I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), RS-232/422/485, а также CAN/CAN FD (Сеть контроллеров/CAN с гибкой скоростью передачи данных).
Область применения Vesna OVS6-803
Осциллограф лабораторный Vesna OVS6-803 незаменим в следующих ключевых сферах:
- Разработка и отладка электроники: Использование восьми каналов для анализа встроенных систем, контроля тактовых сигналов, шин данных и питания.
- Анализ целостности сигнала (SI): Точное измерение джиттера, перекрестных помех и анализ глазковых диаграмм на высокоскоростных шинах.
- Силовая электроника: Одновременный контроль напряжения и тока в трехфазных преобразователях и импульсных источниках питания (ИИП).
- Автоматизированные измерения: Интеграция Vesna OVS6-803 в автоматизированные испытательные стенды благодаря наличию интерфейсов LAN (Локальная вычислительная сеть) и USB (Универсальная последовательная шина) для удаленного управления.
Комплектация Vesna OVS6-803
Стандартный комплект поставки осциллографа Vesna OVS6-803 включает все элементы, необходимые для профессиональной работы:
- Основной измерительный блок OVS6-803.
- Комплект пассивных пробников (8 штук, по количеству каналов).
- Сетевой кабель питания.
- Кабель USB для подключения к персональному компьютеру (ПК) или кабель LAN.
- Программное обеспечение для работы с данными и удаленного управления прибором.
- Сертификат о заводской калибровке с протоколом измерений, который подтверждает соответствие заявленным техническим характеристикам OVS6-803 на момент выпуска.
Технические характеристики Vesna OVS6-803
| Наименование характеристики | Описание |
|---|---|
| Класс осциллографа | OVS6 |
| Исполнение | лабораторный |
| Применение | общее |
| Полоса пропускания | 350 МГц |
| Количество каналов | 8 |
| Входное сопротивление | 50 Ом/1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 3 Гвыб/с при объединении каналов: 6 Гвыб/с |
| Глубина памяти |
на каждый канал: 900 Мотсчетов при объединении каналов: 1800 Мотсчетов |
| Скорость захвата | 280,000 осцил/с |
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | - |
| Экран (Диагональ; разрешение) | 16" 1920×1200 |
| Масса |
4.6 кг |
Опции Vesna OVS6-803
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

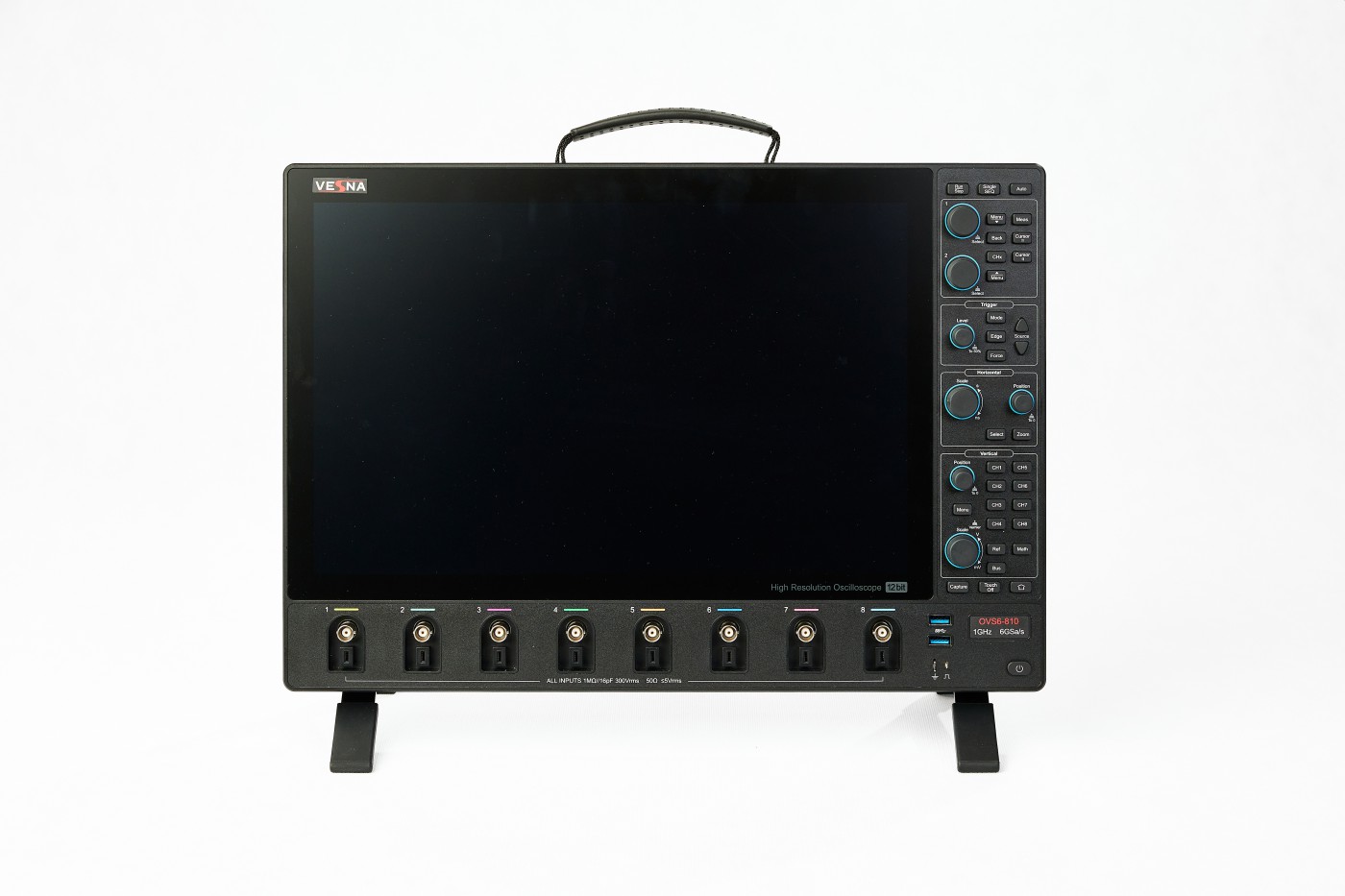

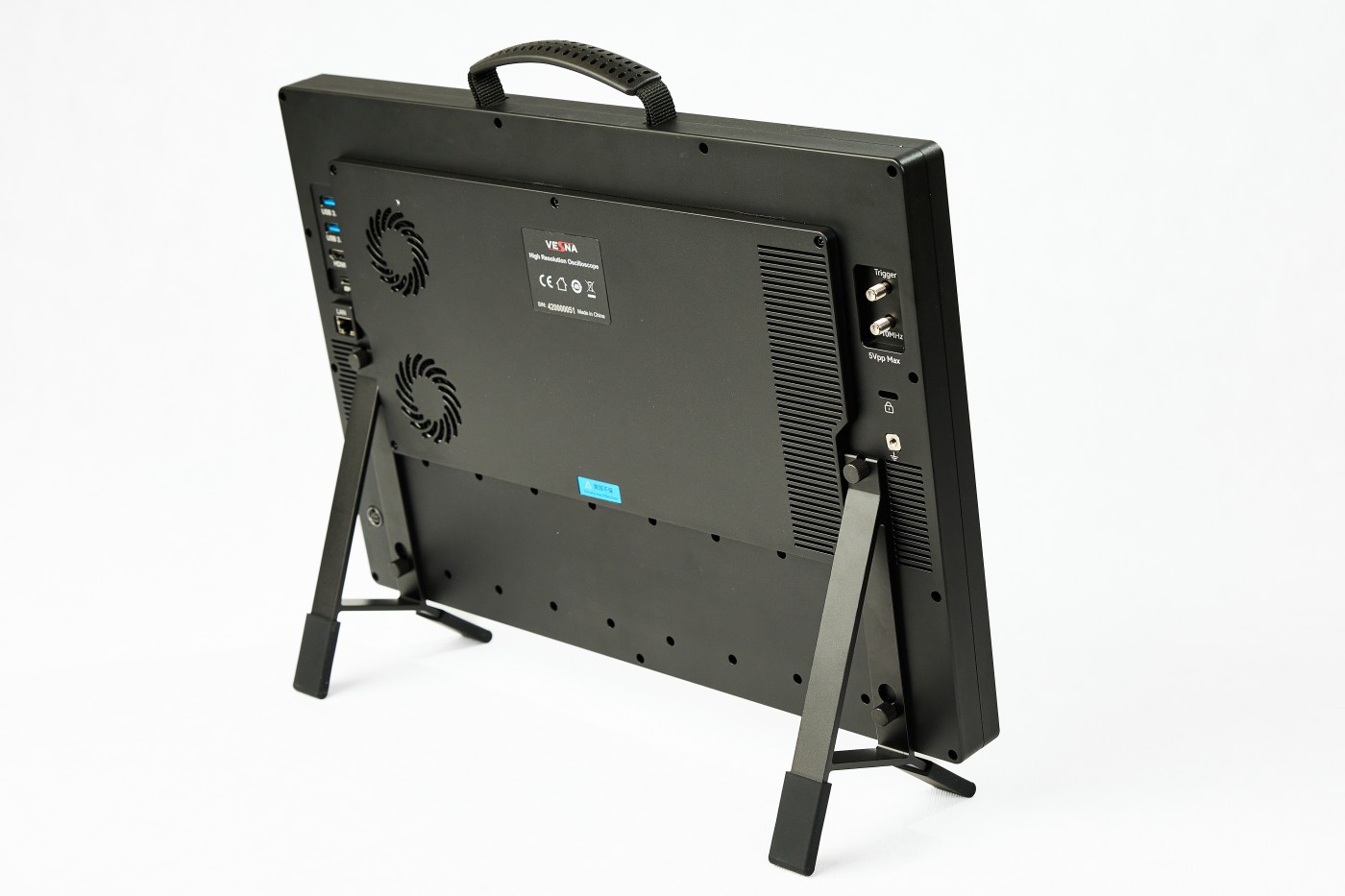

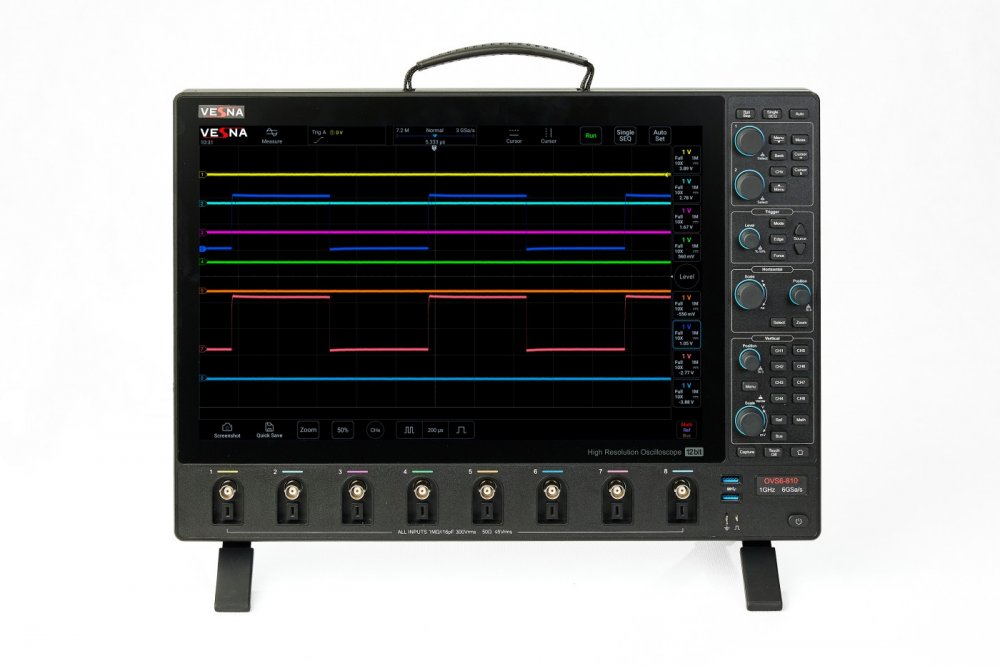

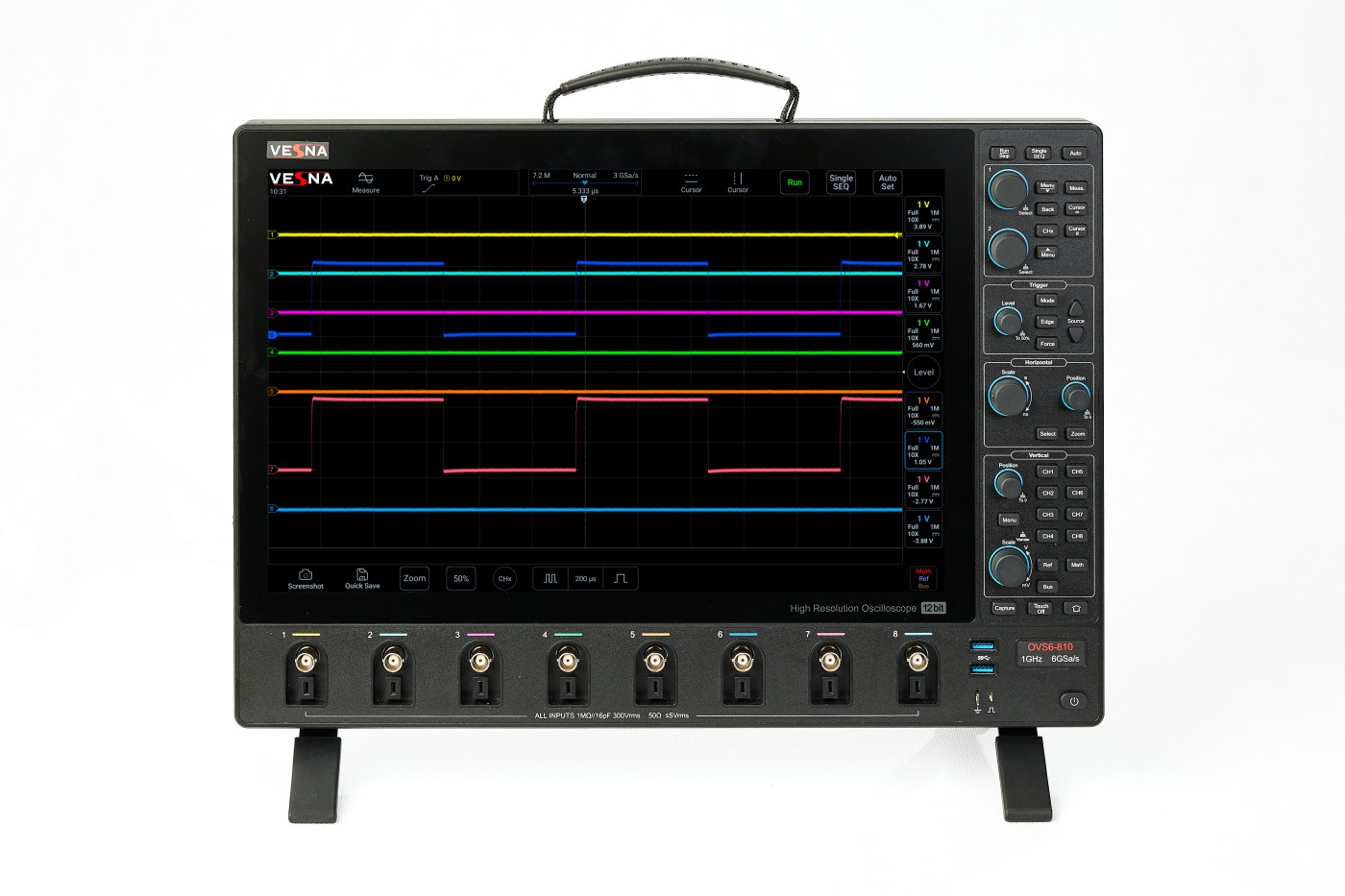

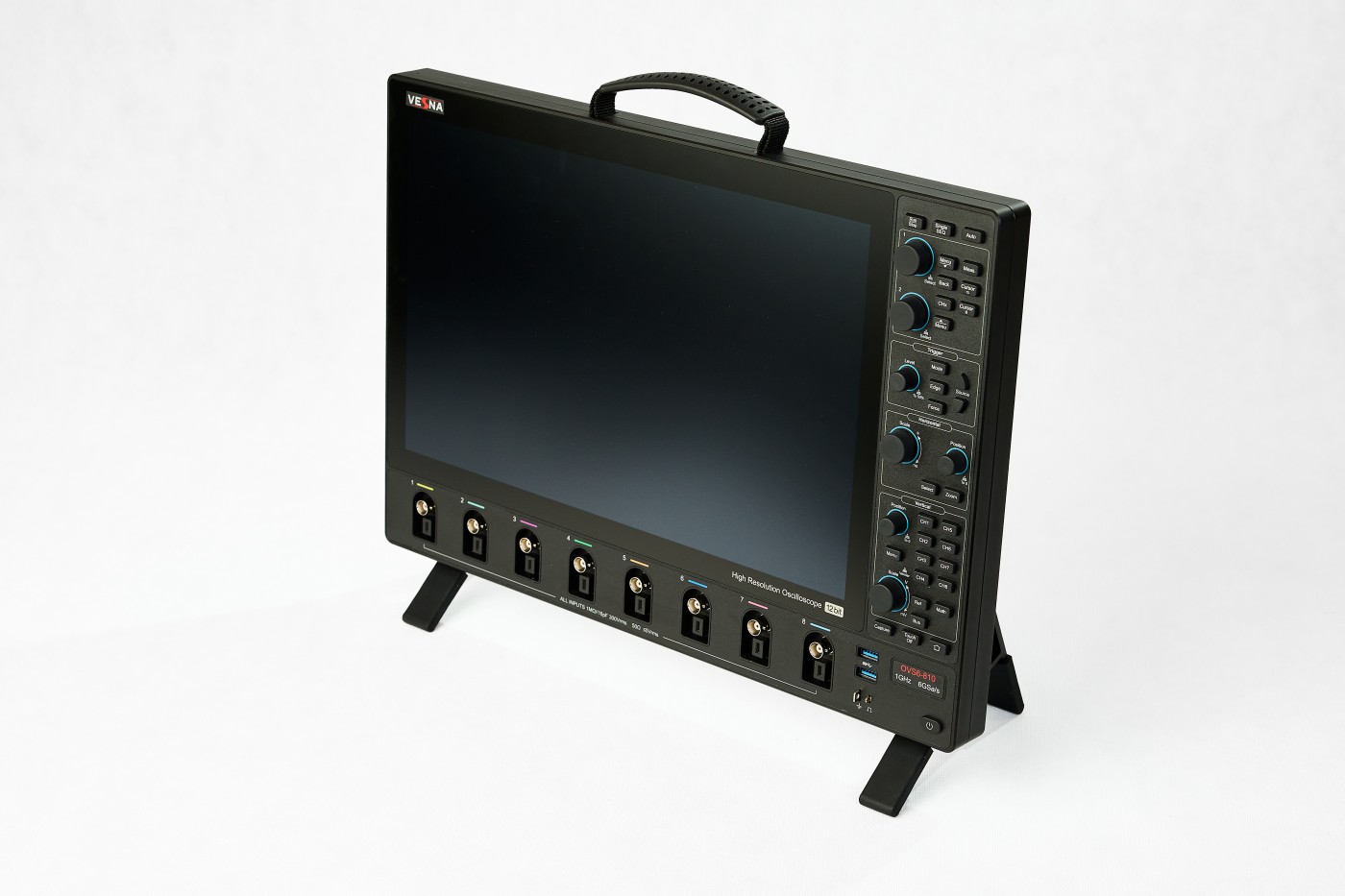

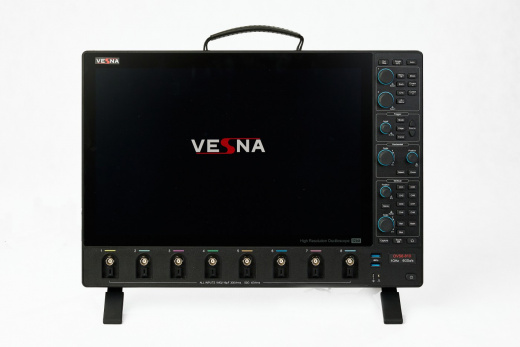

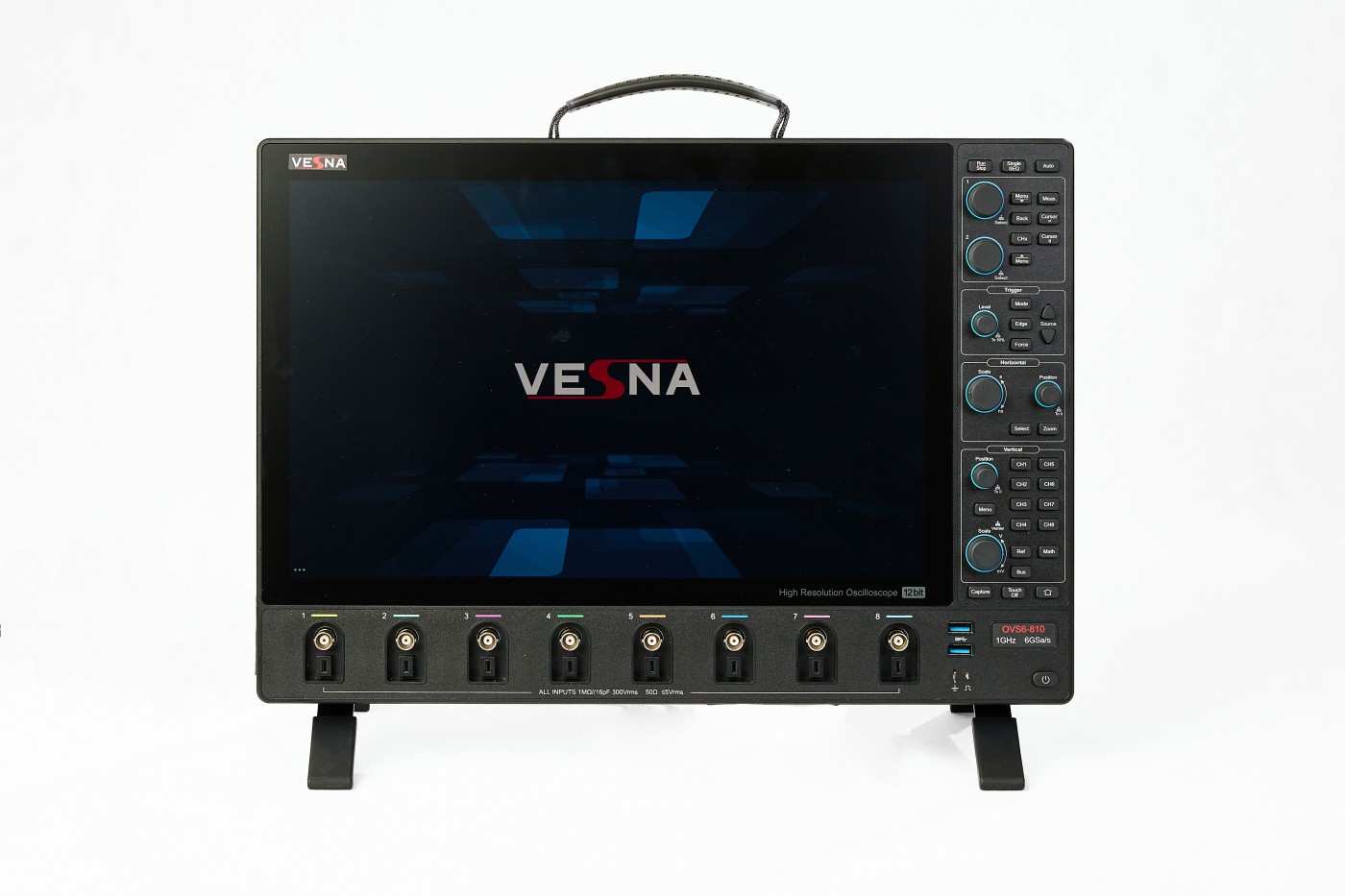

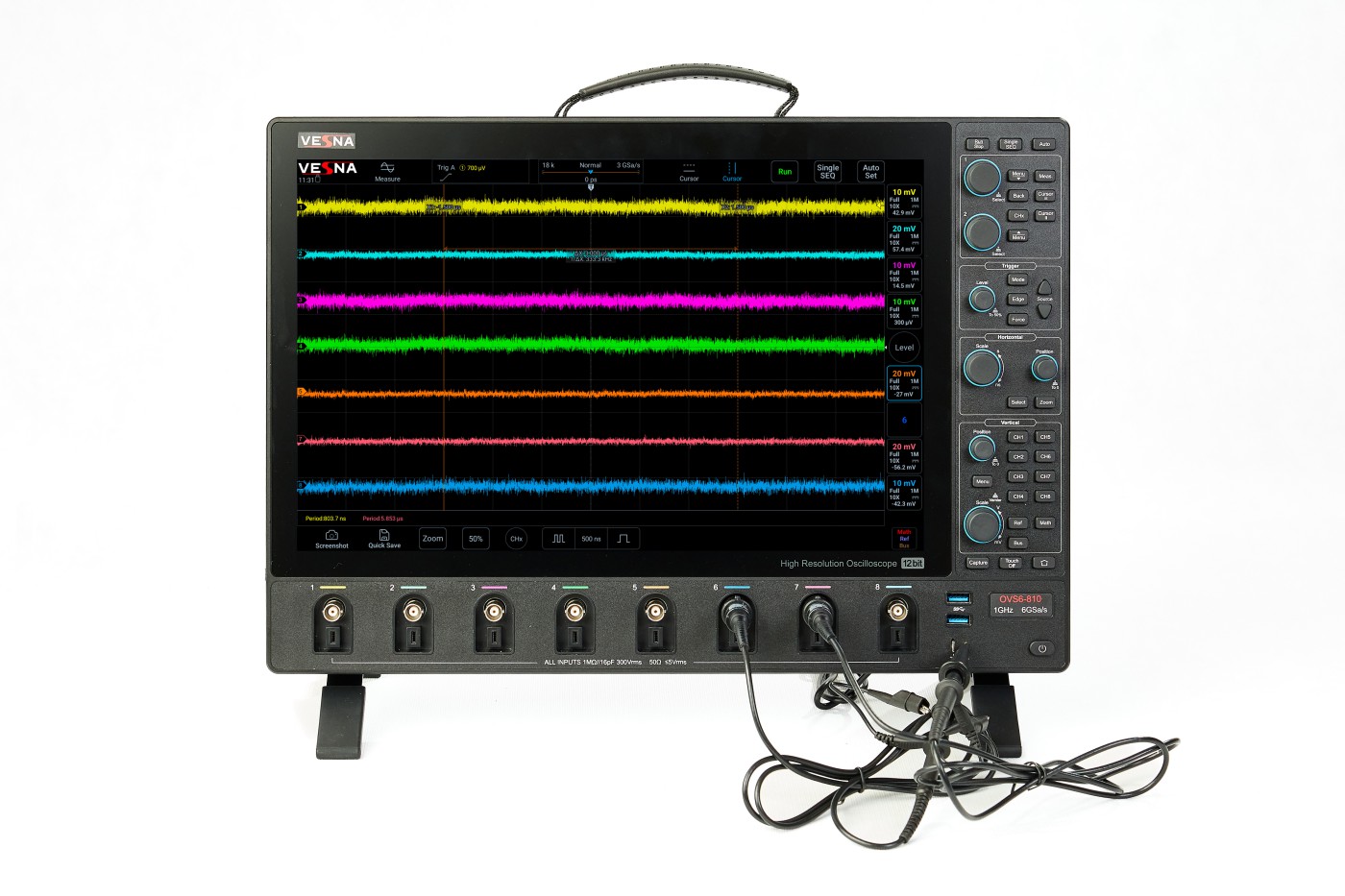

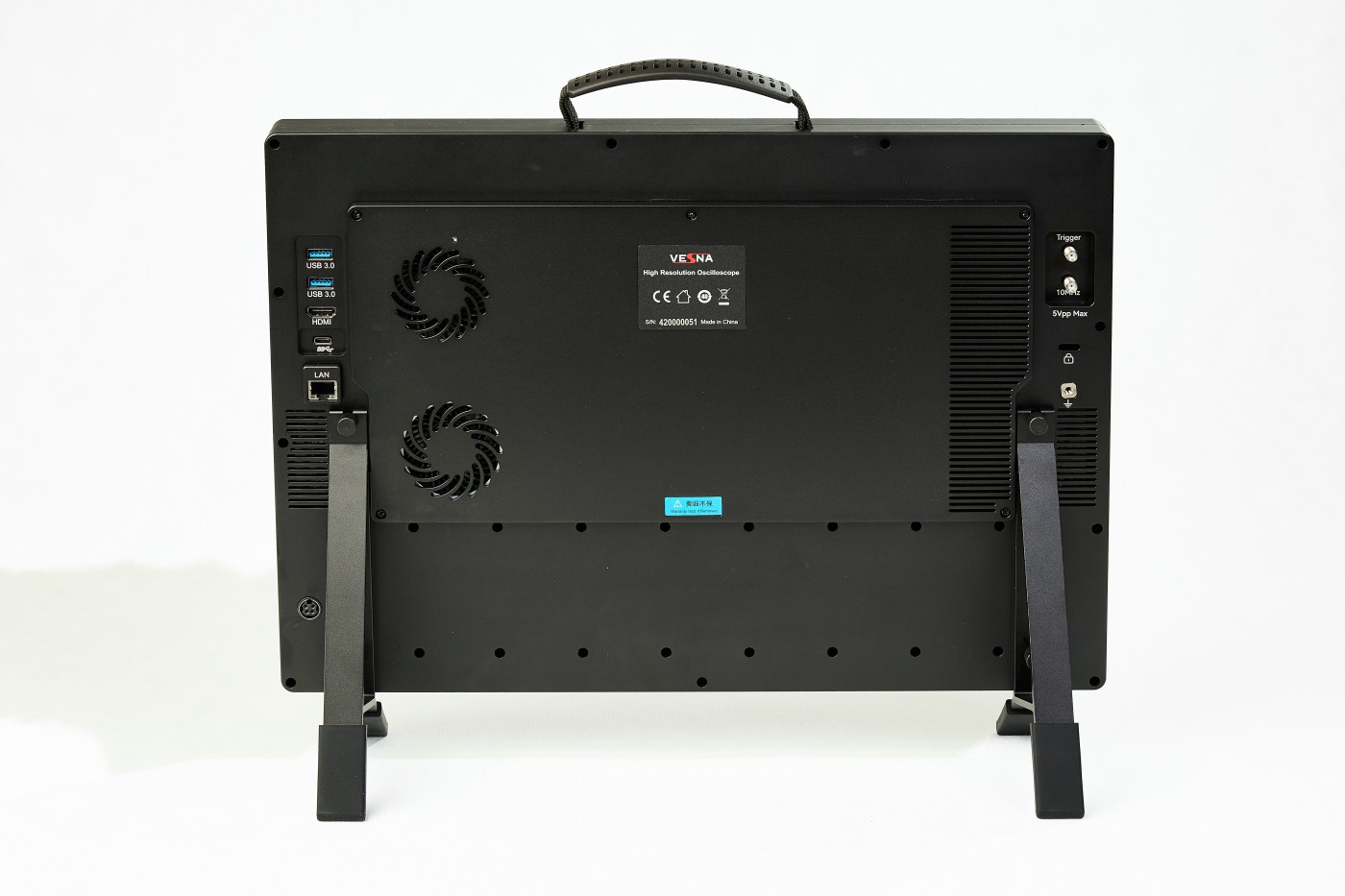

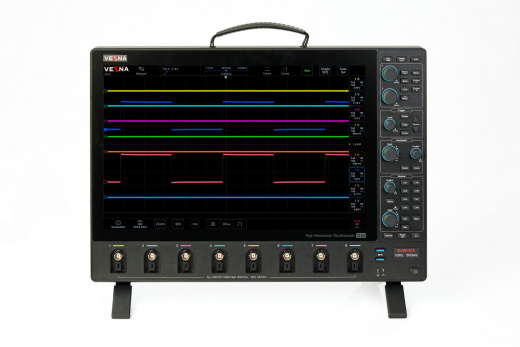

Фотогалерея
