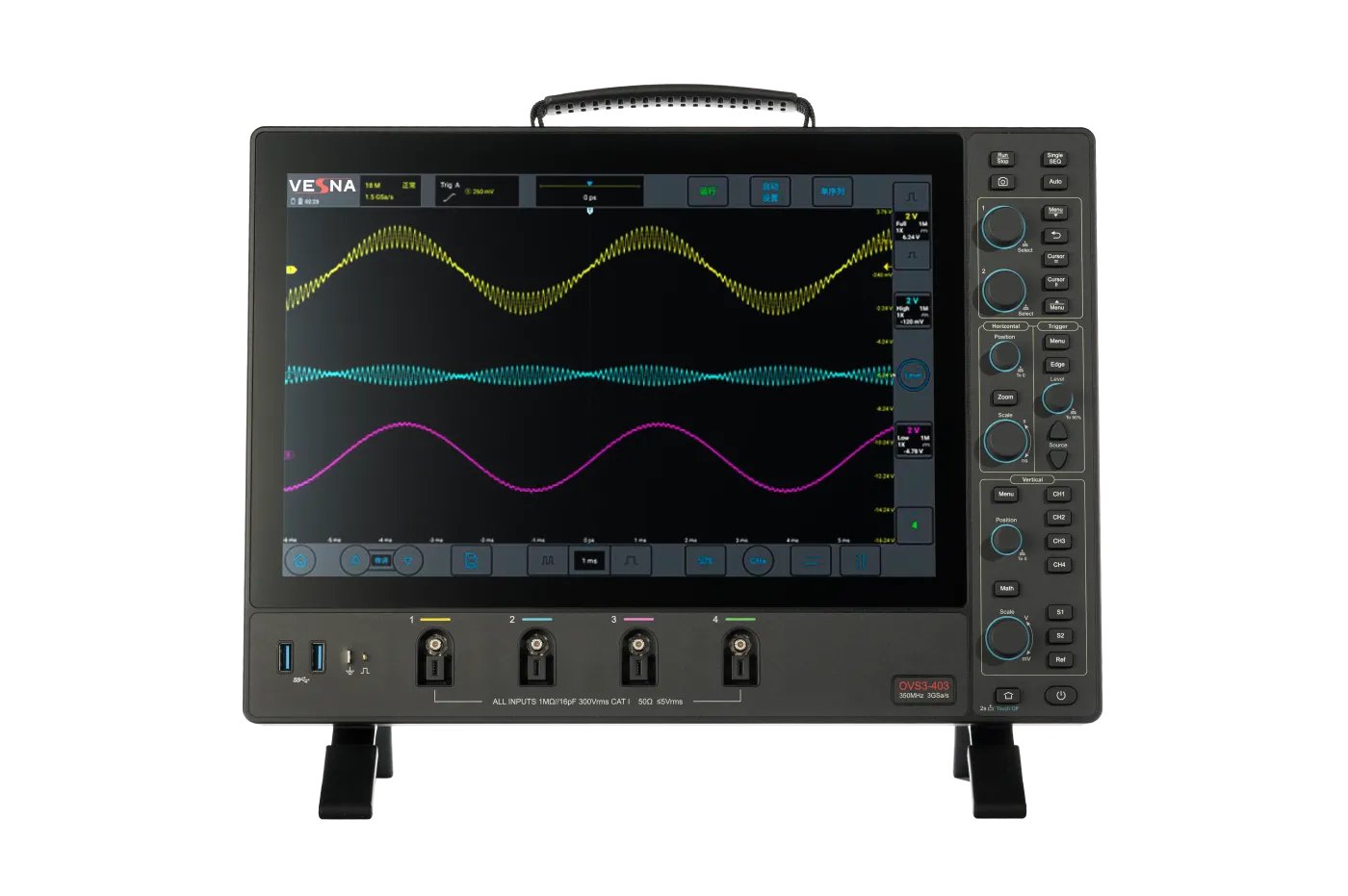

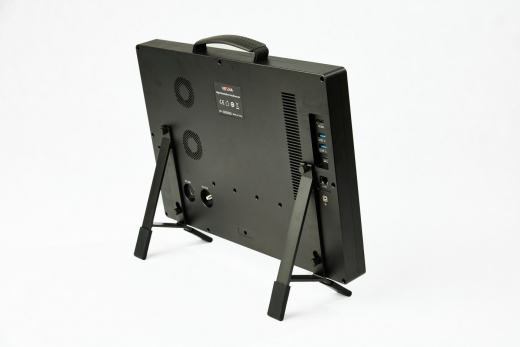

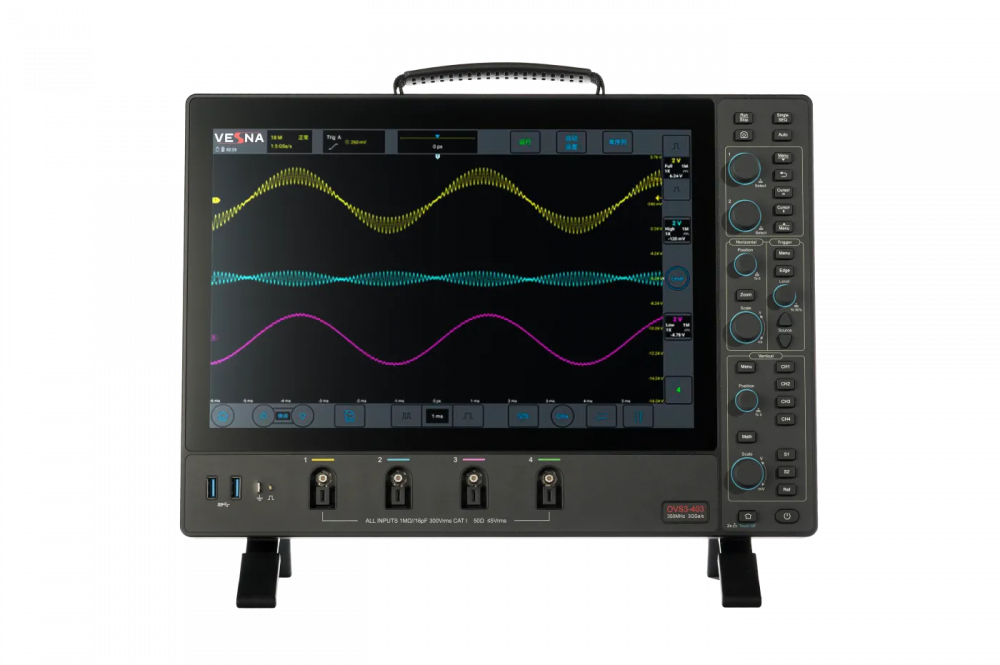

Vesna OVS3-405 — 4-канальный осциллограф лабораторный с полосой 500 МГц и АЦП 12 Бит. МЧД 3 ГВыб/с и 360 млн. отсчетов памяти. Инструмент для высокоточного анализа SI/PI и отладки высокоскоростных систем с расширенным декодированием.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OVS3-405: 4-канальный Осциллограф с полосой 500 МГц. Экспертная точность 12 Бит АЦП.
OVS3-405 — это топовая модель в серии 4-канальных цифровых осциллографов (DSO) Vesna OVS3-405, позиционируемая как высокопроизводительное лабораторное средство измерений. Осциллограф лабораторный Vesna OVS3-405 разработан для инженеров-разработчиков, занимающихся отладкой высокоскоростных схем, где критически важна как широкая полоса пропускания, так и повышенное вертикальное разрешение. Модель OVS3-405 отличается от конкурентов использованием собственного 12-разрядного Аналого-цифрового преобразователя (АЦП), что обеспечивает превосходное качество измерений благодаря минимальному уровню собственных шумов и надежному захвату сигналов с незначительной амплитудой.
Преимущества товара Vesna OVS3-405
Vesna OVS3-405 обладает набором ключевых технических характеристик, которые выводят его в сегмент экспертного измерительного оборудования:
- Полоса пропускания 500 МГц (Мегагерц). Максимальная полоса пропускания для серии OVS3-405 позволяет проводить достоверный анализ высокоскоростных цифровых интерфейсов и аналоговых сигналов с частотами до полугигагерца. Это критически важно для работы с быстрыми фронтами и многогармоническими сигналами.
- Разрешение АЦП 12 Бит: Главное функциональное преимущество OVS3-405. Повышенное вертикальное разрешение (в 4 раза выше, чем у стандартных 8-битных приборов) обеспечивает исключительную точность измерения амплитудных характеристик, что позволяет эффективно анализировать малые изменения напряжения, пульсации, джиттер и шумы.
- Частота дискретизации (МЧД) до 3 ГВыб/с (Гигавыборок в секунду). Высокая скорость дискретизации, доступная при объединении каналов, гарантирует детальное восстановление формы сигнала и его временное разрешение, что является залогом достоверных измерений на OVS3-405.
- Глубокая память: Объем памяти составляет 360 миллионов отсчетов (Мотсчетов). Глубина памяти Vesna OVS3-405 позволяет захватывать длительные последовательности данных и редкие, случайные события без снижения скорости выборки, что незаменимо при поиске плавающих ошибок.
- Скорость захвата: До 230 000 осциллограмм в секунду. Высокая скорость обновления экрана значительно повышает вероятность обнаружения спорадических аномалий (глитчей, рантов).
- Количество каналов: OVS3-405 оснащен четырьмя аналоговыми каналами, что позволяет проводить комплексный анализ систем, одновременно контролируя питание, управление и линии данных.
- Декодирование протоколов: Осциллограф лабораторный OVS3-405 стандартно поддерживает аппаратный запуск (триггер) и декодирование сигналов промышленных, автомобильных и авиационных протоколов: I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), RS-232/422/485, CAN/CAN FD (Сеть контроллеров/CAN с гибкой скоростью передачи данных), MIL-STD-1553B и ARINC 429.
Область применения Vesna OVS3-405
Применение Vesna OVS3-405 охватывает широкий спектр высокотехнологичных задач:
- Целостность сигнала (SI) и питания (PI): OVS3-405 с 12-битным АЦП незаменим для прецизионных измерений джиттера, оценки перекрестных помех и анализа высокочастотных шумов в цепях питания.
- Разработка и верификация высокоскоростных цифровых систем: Отладка компонентов, работающих на частотах до 500 МГц.
- Автомобильная и авиационная электроника: Использование встроенных функций декодирования протоколов CAN/CAN FD, MIL-STD-1553B и ARINC 429 для диагностики и тестирования бортовых систем.
- Научно-исследовательская деятельность: Применение осциллографа лабораторного OVS3-405 в лабораториях, где требуется высочайшая точность вертикальных измерений.
Комплектация Vesna OVS3-405
В стандартный комплект поставки осциллографа Vesna OVS3-405 включены все необходимые компоненты для начала работы:
- Основной измерительный блок OVS3-405 с большим 14-дюймовым дисплеем высокого разрешения (1920x1200 пикселей).
- Комплект высококачественных пассивных пробников (4 штуки, по количеству каналов).
- Сетевой кабель питания.
- Кабели для связи с внешними устройствами, включая USB (Универсальная последовательная шина) и LAN (Локальная вычислительная сеть), что является стандартом для осциллографов данного класса.
- Программное обеспечение для удаленного управления прибором и углубленного анализа данных на персональном компьютере (ПК).
Технические характеристики Vesna OVS3-405
| Наименование характеристики | Описание |
|---|---|
| Исполнение | лабораторный |
| Применение | общее |
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 50 Ом/1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 1.5 Гвыб/с при объединении каналов: 3 Гвыб/с |
| Глубина памяти |
на каждый канал: 180 Мотсчетов при объединении каналов: 360 Мотсчетов |
| Скорость захвата | 230,000 осцил/с |
| Запуск и декодирование по сигналам | I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | - |
| Экран (диагональ; разрешение) | 14" 1920×1200 |
| Масса | 4.3 кг |
