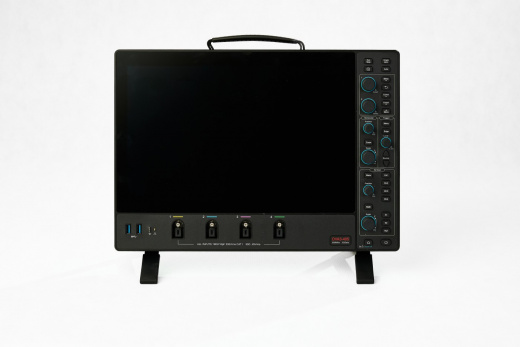

Vesna OVA3-403 — 4-канальный осциллограф лабораторный с полосой 350 МГц и АЦП 8 Бит. МЧД 3 ГВыб/с и 360 млн. отсчетов памяти. Инструмент для анализа сигналов до 350 МГц и отладки систем с расширенным декодированием протоколов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OVA3-403: Профессиональный стандарт для лабораторных задач.
OVA3-403 представляет собой высокопроизводительный 4-канальный цифровой запоминающий осциллограф (DSO), разработанный для эффективной работы в широком диапазоне инженерных и исследовательских задач. Осциллограф лабораторный Vesna OVA3-403 отличается надежной архитектурой и достаточной полосой пропускания в 350 МГц, что делает его ключевым средством измерений для специалистов, работающих с сигналами средней и высокой частоты. Модель OVA3-403 обеспечивает высокое качество визуализации и анализа сигнала благодаря оптимальному сочетанию скорости выборки 3 ГВыб/с и 360 миллионом отсчетов. Вся линейка OVA3, включая OVA3-403, оснащена 8-разрядным Аналого-цифровым преобразователем (АЦП), обеспечивающим уверенный захват сигналов с минимальной амплитудой и низким уровнем шума.
Преимущества осциллографа Vesna OVA3-403
Ключевые технические характеристики Vesna OVA3-403 обеспечивают его высокую функциональность и авторитетность в профессиональной среде.
- Полоса пропускания (ПП) 350 МГц (Мегагерц). Расширенная полоса пропускания OVA3-403 позволяет проводить достоверный анализ высокоскоростных цифровых шин и комплексных аналоговых трактов, гарантируя минимальные искажения при работе с быстрыми фронтами сигнала.
- 4 аналоговых канала. Это обеспечивает возможность одновременного контроля четырех различных точек в схеме, что является критически важным для корреляционного анализа и отладки многокомпонентных систем.
- Максимальная частота дискретизации (МЧД)3 ГВыб/с (Гигавыборок в секунду). Данный показатель достигается в режиме объединения каналов OVA3-403 и гарантирует детальное временное разрешение, необходимое для точного захвата быстрых переходных процессов без потерь информации.
- Глубокая память: Объем памяти составляет 360 миллионов отсчетов (Мотсчетов). Глубокая память Vesna OVA3-403 позволяет инженеру захватывать длительные последовательности данных с сохранением максимальной скорости выборки, что незаменимо при поиске редких и спорадических ошибок.
- Скорость захвата осциллограмм: До 230 000 осциллограмм в секунду. Высокая скорость обновления экрана OVA3-403 многократно повышает вероятность обнаружения кратковременных, случайных событий, таких как глитчи и ранты.
- Встроенное декодирование протоколов: Осциллограф лабораторный OVA3-403 стандартно поддерживает аппаратный запуск (триггер) и декодирование сигналов промышленных, автомобильных и авиационных протоколов. К ним относятся: I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), RS-232/422/485, CAN/CAN FD (Сеть контроллеров/CAN с гибкой скоростью передачи данных), а также специализированные MIL-STD-1553B и ARINC 429.
Область применения Vesna OVA3-403
Vesna OVA3-403 — это универсальный осциллограф лабораторный, чьи характеристики соответствуют требованиям следующих экспертных задач:
- Разработка цифровой техники: Эффективная отладка встраиваемых систем, анализ целостности сигналов и верификация высокоскоростных шин данных с полосой до 350 МГц.
- Автомобильная и авиационная электроника: Диагностика и тестирование бортовых систем, использующих протоколы CAN/CAN FD, MIL-STD-1553B и ARINC 429, благодаря встроенным функциям декодирования OVA3-403.
- Производственный контроль качества (КК): Использование OVA3-403 как надежного средства измерений для верификации и тестирования сложных электронных изделий.
- Научные исследования: Применение осциллографа для регистрации и анализа сигналов в лабораториях и исследовательских центрах.
Комплектация Vesna OVA3-403
Стандартный комплект поставки осциллографа OVA3-403 обеспечивает полную готовность прибора к профессиональной эксплуатации:
- Основной измерительный блок OVA3-403.
- Четыре высококачественных пассивных пробника (по одному на каждый канал).
- Сетевой кабель питания.
- Кабели для связи с внешними устройствами (USB (Универсальная последовательная шина) и LAN (Локальная вычислительная сеть)) для удаленного управления и передачи данных, что является стандартом для осциллографа лабораторного этого класса.
- Программное обеспечение для персонального компьютера (ПК).
Технические характеристики Vesna OVA3-403
| Наименование характеристики | Описание |
|---|---|
| Исполнение | лабораторный |
| Применение | общее |
| Полоса пропускания | 350 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 50 Ом/1 МОм |
| Вертикальное разрешение | 8 Бит |
| Частота дискретизации |
на каждый канал: 1.5 Гвыб/с при объединении каналов: 3 Гвыб/с |
| Глубина памяти |
на каждый канал: 180 Мотсчетов при объединении каналов: 360 Мотсчетов |
| Скорость захвата | 230,000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | - |
| Экран (диагональ; разрешение) | 14" 1920×1200 |
| Масса | 4.3 кг |
Опции Vesna OVA3-403
