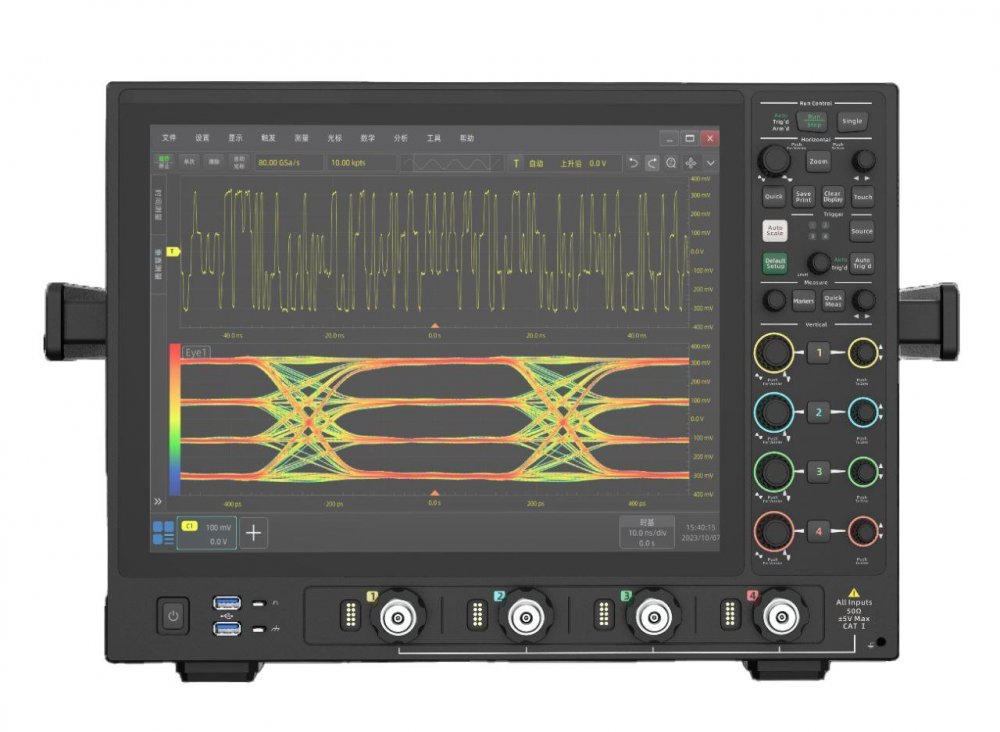

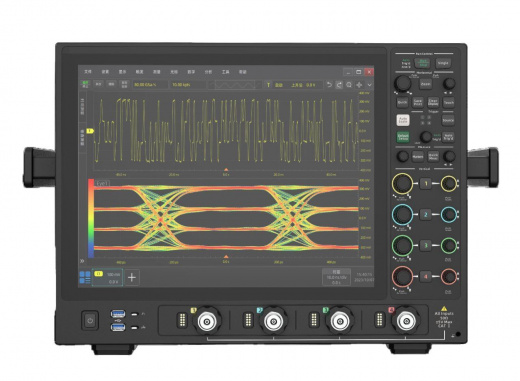

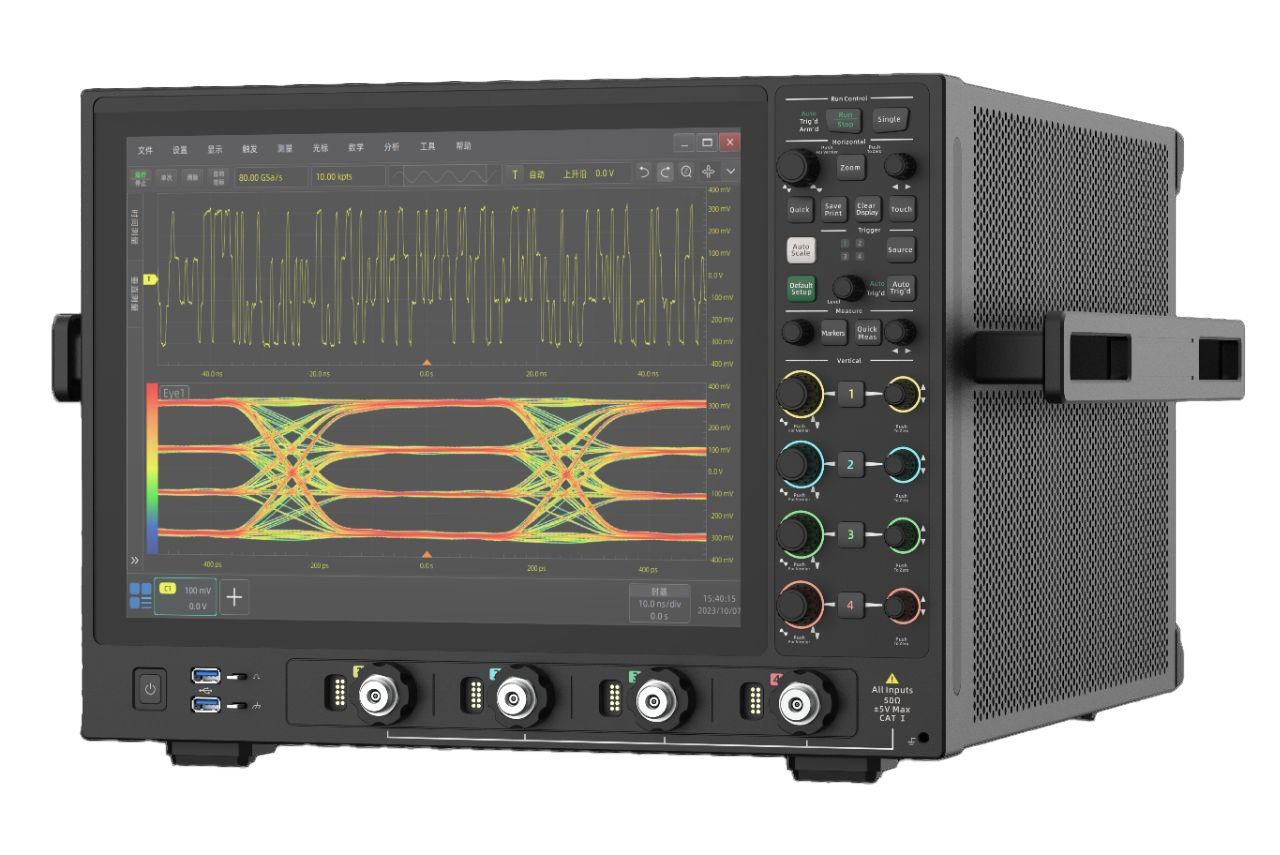

SW-HDO8184 Осциллограф высокоскоростной запоминающий цифровой

Высокоскоростной запоминающий цифровой осциллограф SW-HDO8184 от Sinwave

Цифровой осциллограф SW-HDO8184 – это профессиональный измерительный прибор, предназначенный для точного анализа высокочастотных сигналов в реальном времени. Оснащённый передовой АЦП технологией и глубокой памятью, он обеспечивает детальное отображение быстропеременных процессов, что делает его незаменимым в телекоммуникациях, радиолокации, научных исследованиях и разработке электронных устройств.

Прибор отличается высокой скоростью выборки и широкой полосой пропускания, что позволяет фиксировать даже самые короткие импульсы и искажения сигналов. Благодаря интуитивно понятному интерфейсу и расширенным функциям анализа (FFT, измерение джиттера, маскирование сигналов) осциллограф SW-HDO8184 подходит как для лабораторных исследований, так и для промышленного применения.

Основные характеристики SW-HDO8184

Наименование характеристики	Значение
Полоса пропускания	18 ГГц
Частота дискретизации	80 Гвыб/с
Глубина памяти	2 Гбит/с
Скорость захвата сигнала	500 000 осциллограмм/с
Режимы сбора данных	СКЗ, высокое разрешение (Hight Res), Пик
Горизонтальная развертка	20 пс/дел – 20 с/дел
Количество каналов	4 аналоговых + 16 цифровых(опционально)
Входное сопротивление	50 Ом±3%

Ключевые особенности SW-HDO8184

1. Высокая точность и детализация сигналов. Благодаря 12-битному АЦП и малому уровню шумов осциллограф обеспечивает точные измерения даже слабых сигналов. Это особенно важно при анализе высокочастотных и импульсных процессов.
2. Глубокая память и высокая скорость выборки. Глубина памяти позволяет записывать длинные последовательности сигналов без потери детализации. Это критично для отладки цифровых интерфейсов (PCIe, USB, DDR) и радиолокационных систем.
3. Гибкие режимы запуска и анализа. Поддержка аппаратного запуска по сложным условиям (ширина импульса, логические комбинации, последовательности) и режим сегментированной записи помогают выявлять редкие события.

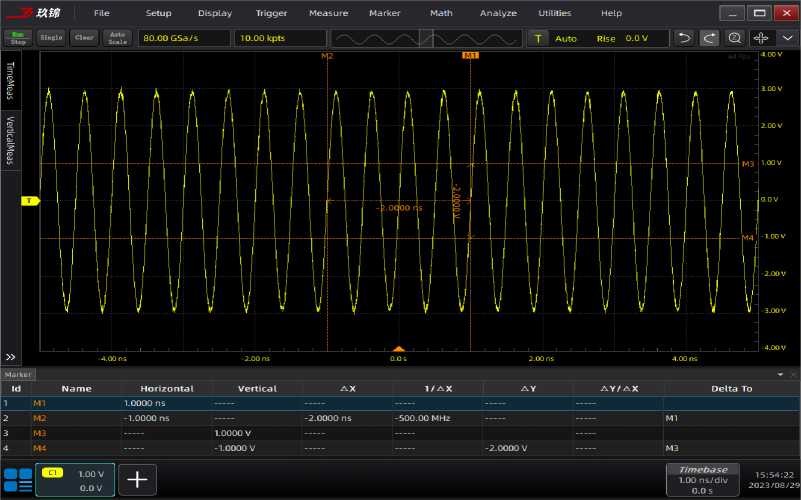

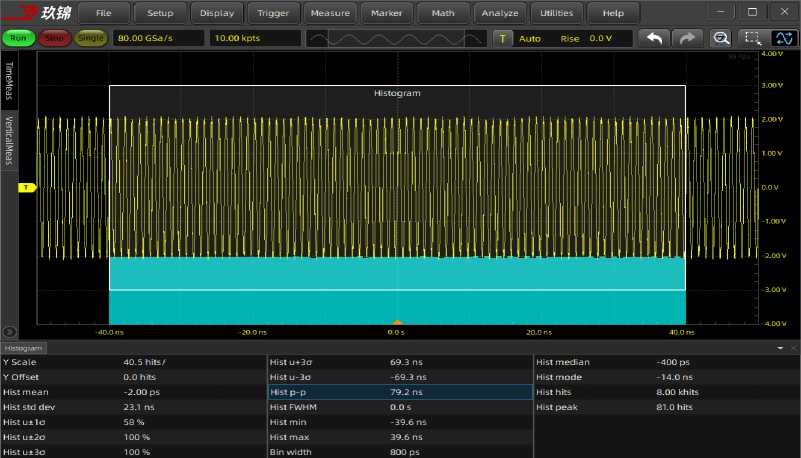

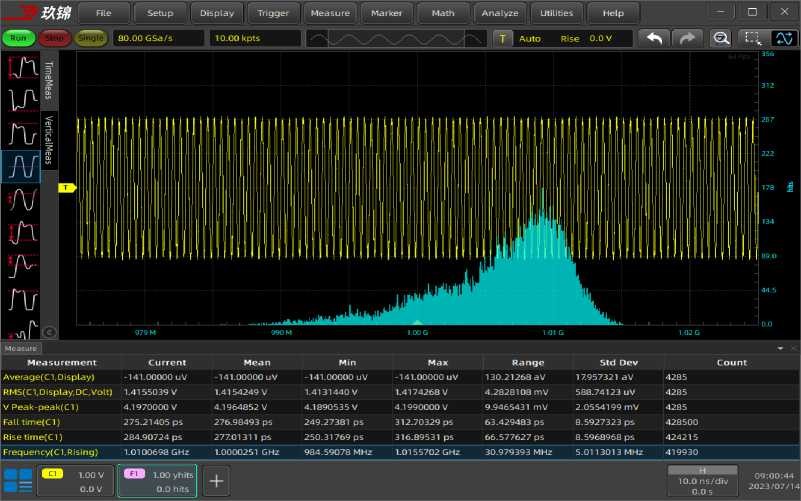

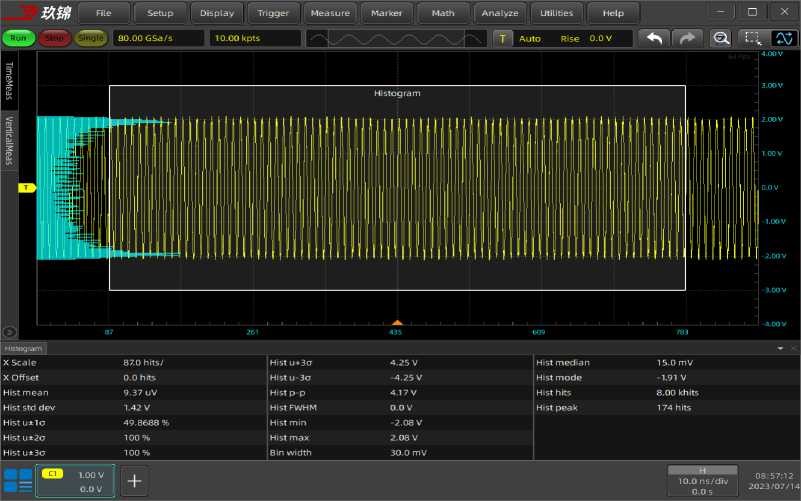

4. Расширенный математический анализ. Встроенные функции БПФ (FFT), гистограмм, измерений джиттера и фазы позволяют проводить углублённый частотный и статистический анализ сигналов.
5. Современный интерфейс и подключение. Сенсорный экран с поддержкой мультитач, удалённое управление через LAN/USB и возможность интеграции в автоматизированные тестовые системы (SCPI, LabVIEW).

Области применения SW-HDO8184

• Телекоммуникации и радиолокация. Анализ 5G, Wi-Fi 6E, оптических и спутниковых сигналов, отладка радиолокационных систем и РЛС с фазированными решётками.
• Разработка электроники. Тестирование высокоскоростных цифровых интерфейсов (PCIe 5.0, USB4, HDMI 2.1). Исследование импульсных источников питания и сигналов ШИМ.
• Научные исследования. Физика плазмы, лазерные технологии, квантовые вычисления. Изучение сверхбыстрых процессов в наноэлектронике.
• Автомобильная и аэрокосмическая промышленность. Диагностика шинных протоколов (CAN FD, FlexRay, Automotive Ethernet). Контроль бортовых радиосистем и спутниковой связи.

Осциллограф SW-HDO8184 сочетает высокую скорость обработки с расширенным функционалом для инженерных задач, где критична точность измерений. Модульная архитектура и опционные расширения делают его универсальным решением для лабораторий и промышленных испытаний.
