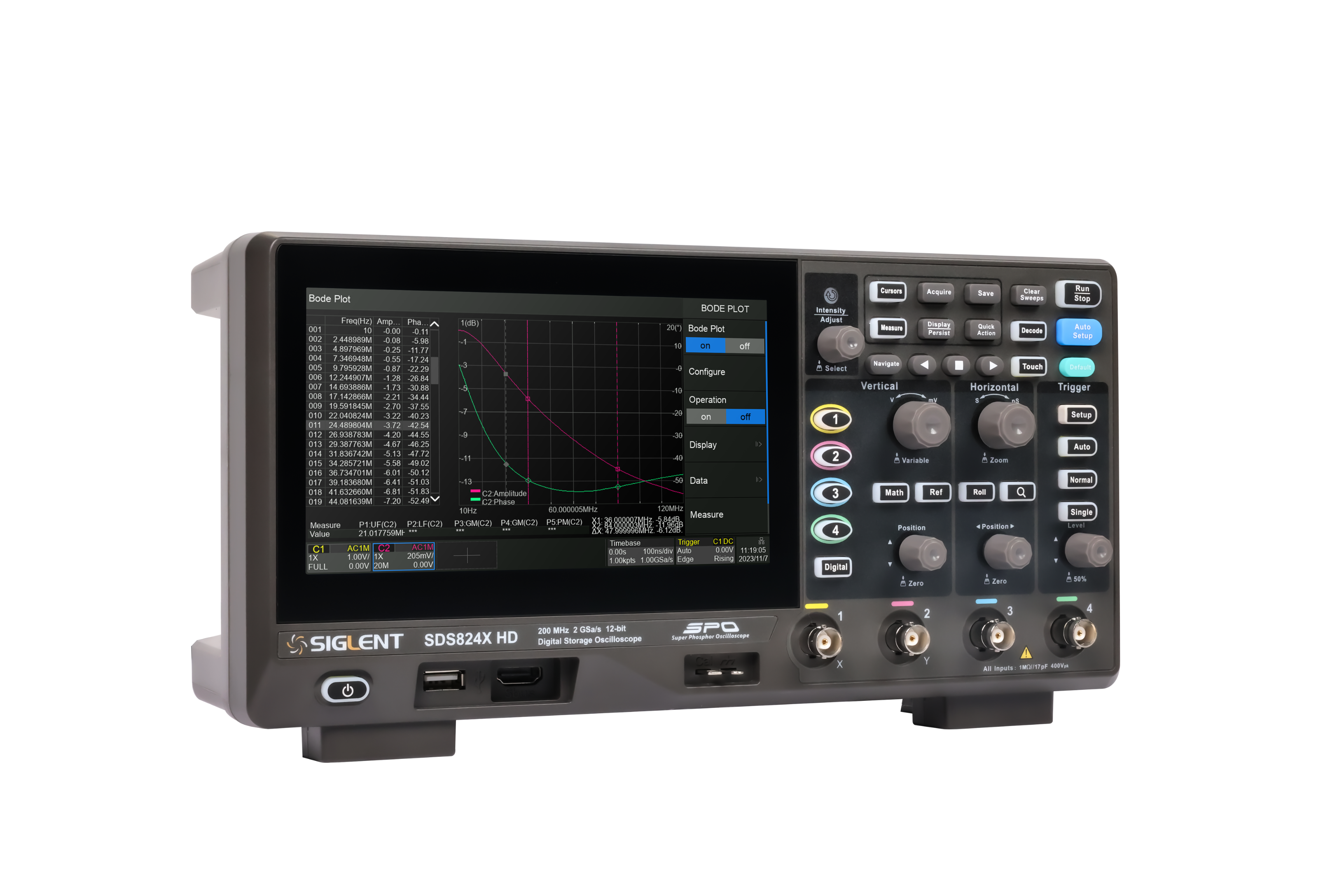

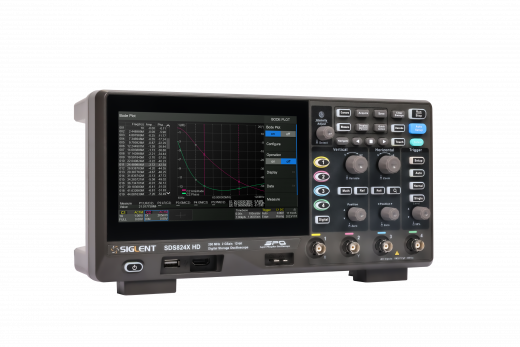

SIGLENT SDS802X HD Осциллограф цифровой запоминающий
Цифровой осциллограф SDS802X HD — это высокоточный прибор для инженерных и сервисных применений, сочетающий компактность с передовыми технологиями. Модель оснащена 12-битным АЦП с высоким разрешением, что обеспечивает исключительную точность измерений и детализацию формы сигналов даже при малых амплитудах. Устройство предназначено для визуализации, анализа и диагностики электронных сигналов в цепях, что делает его незаменимым инструментом при разработке, производстве и ремонте электронного оборудования.
Работа осциллографа основана на технологии цифровой дискретизации, которая преобразует аналоговый сигнал в точную цифровую копию для последующего отображения на высококонтрастном дисплее и глубокого математического анализа. Благодаря интеллектуальному интерфейсу управления и широкому набору функций, включая расширенные триггеры, маскирование и декодирование протоколов, прибор значительно ускоряет процесс отладки и поиска неисправностей.
Технические характеристики SDS802X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 70 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации (в реальном времени) | 2 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Размер дисплея | 7 дюймов |
| Разрешение дисплея | 1024 x 600 пикселей |
| Глубина памяти | 50 млн точек |
| Входное сопротивление | 1 МОм ± 1%, 18 пФ |
Области применения и преимущества SDS802X HD
Модель идеально подходит для образовательных учреждений, сервисных центров и разработчиков электроники, где критически важна точность измерений.
- Высокое разрешение 12 бит: Позволяет видеть мелкие детали и шумы сигнала, которые невидимы на традиционных 8-битных осциллографах.
- Компактный и легкий корпус: Портативность для использования как в лаборатории, так и в полевых условиях.
- Интуитивный пользовательский интерфейс: Сенсорный дисплей и ручки навигации ускоряют освоение прибора и работу с ним.
- Расширенные возможности анализа: Включает математические функции (БПФ), проверку по маске (Pass/Fail) и декодирование популярных последовательных протоколов (I2C, SPI, UART, CAN, LIN).
- Подключение к ПК: Интеграция с ПО EasyScopeX для удаленного управления и анализа данных.
Дополнительные опции SDS802X HD
| Наименование опции | Описание |
|---|---|
| SAG1021I | USB-модуль изолированного генератора сигналов |
| SLA1016 | 16-канальный анализатор логических сигналов |
| SDS800XHD-PA | Программное обеспечение для анализа мощности |
| DF2001A | Калибровочное приспособление для анализа мощности |
