Цифровой осциллограф SDS7604AP: полоса пропускания 6 ГГц, 4 канала, 12-битный АЦП. Частота дискретизации 20 Гвыб/с, объем памяти 2 Гточек на канал. Применяется для анализа ВЧ-сигналов в телекоммуникациях и R&D.

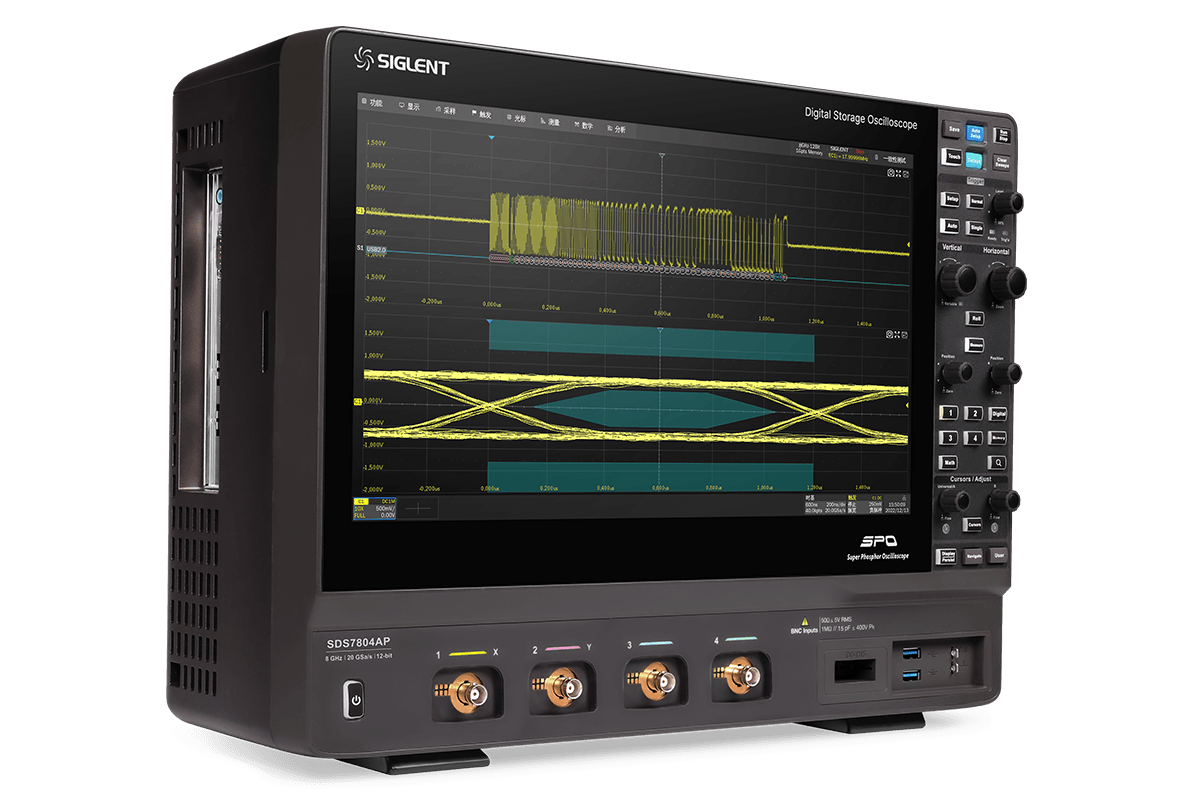

SDS7604AP: цифровой осциллограф от компании Siglent

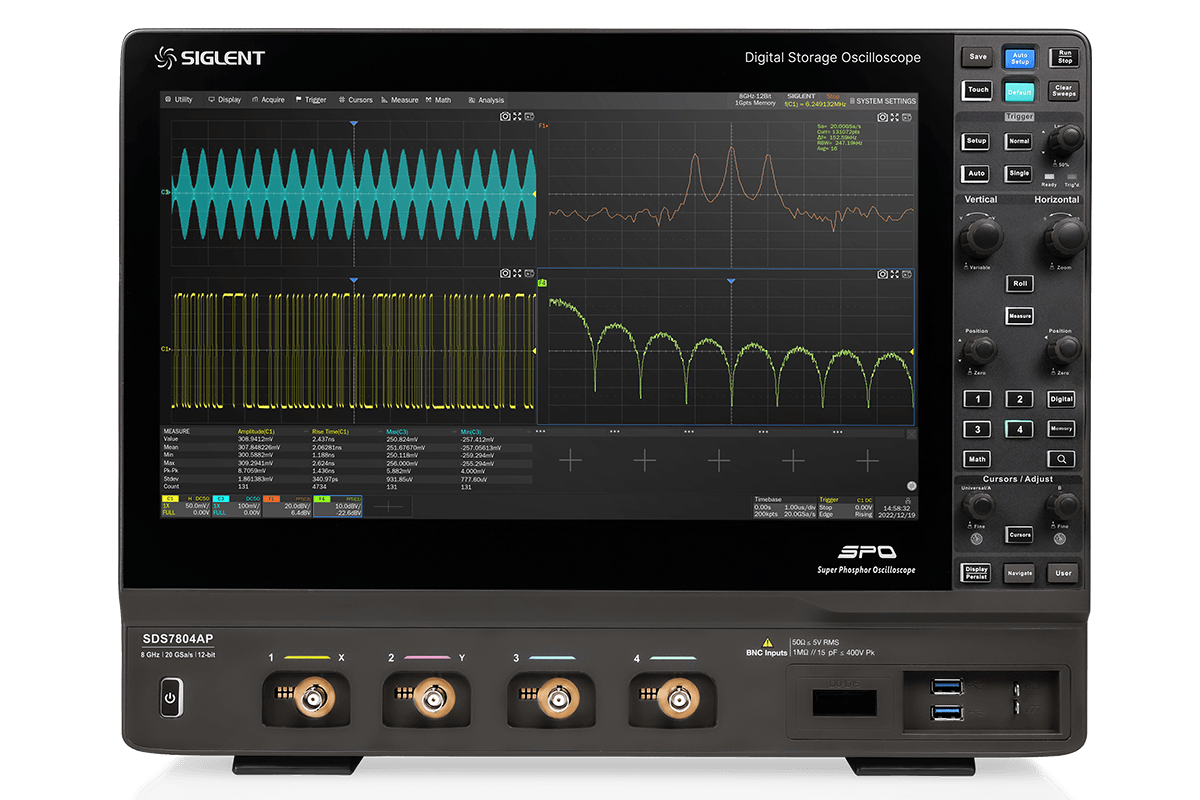

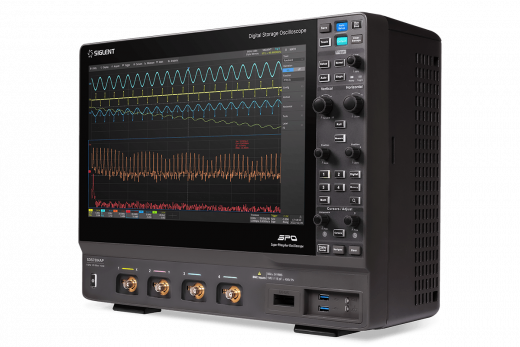

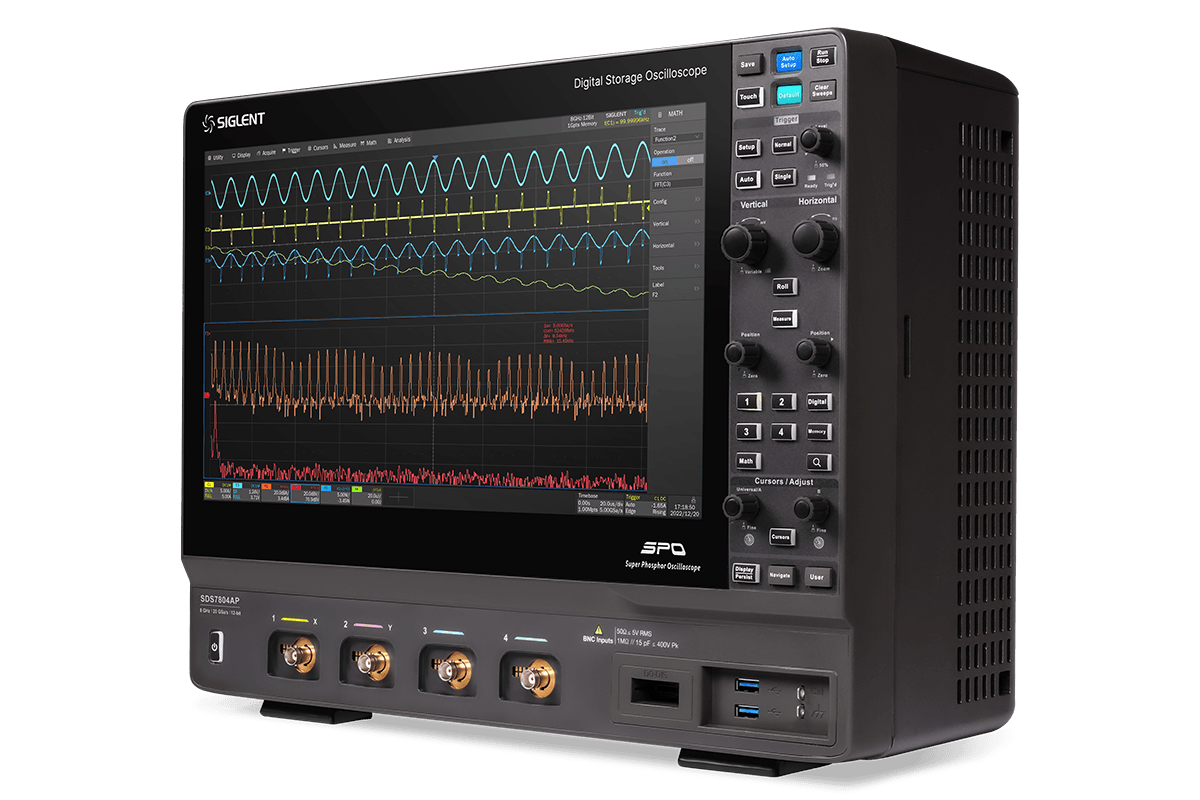

Цифровой осциллограф SDS7604AP — это высококлассный прибор с полосой пропускания 6 ГГц, созданный для инженеров, работающих с передовыми электронными системами. Модель предоставляет исключительную производительность для анализа высокоскоростных цифровых и аналоговых сигналов, предлагая идеальный баланс между широкой полосой, высокой частотой дискретизации 20 Гвыб/с и превосходной точностью 12-битного аналого-цифрового преобразователя.
Прибор эффективно решает задачи поиска трудноуловимых дефектов, анализа целостности сигналов и измерения шумов. Благодаря большому сенсорному дисплею и логичной организации меню работа с комплексными измерениями становится интуитивно понятной и быстрой. Прибор поддерживает множество современных интерфейсов для подключения к ПК и периферийным устройствам, что облегчает автоматизацию испытаний.
Технические характеристики SDS7604AP
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 6 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (в реале) | 20 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Размер дисплея | 15,6 дюйма |
| Разрешение дисплея | 1920 x 1080 пикселей |
| Объем памяти (макс.) | 2 Гвыб/канал |
| Вертикальная чувствительность | 500 мкВ/дел - 10 В/дел |
Области применения SDS7604AP
- Тестирование и валидация оборудования миллиметрового диапазона волн (mmWave)
- Разработка высокоскоростных сетевых устройств и систем хранения данных
- Анализ радиолокационных и спутниковых сигналов
- Исследование мощных импульсных и силовых электронных устройств
Ключевые преимущества SDS7604AP

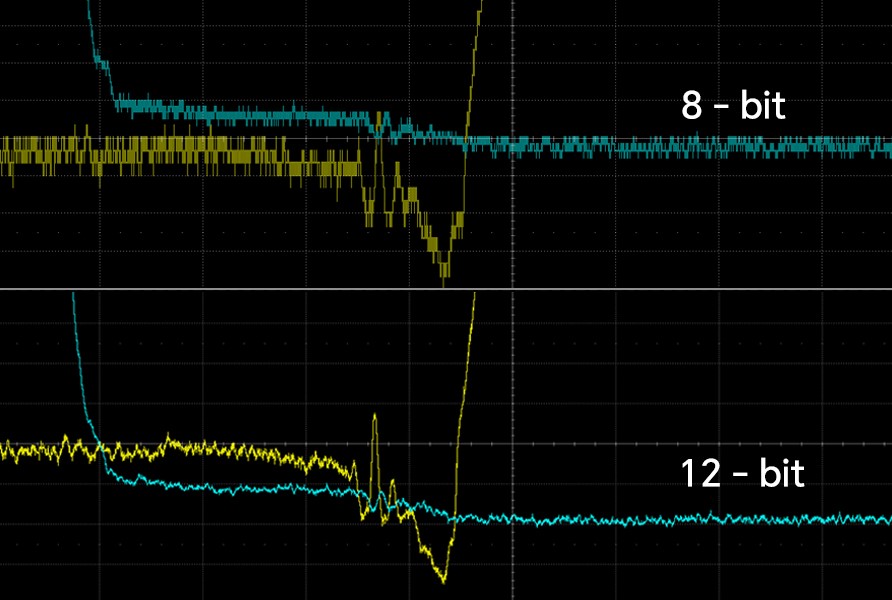

- Расширенный динамический диапазон: 12-битное разрешение обеспечивает точные измерения амплитуды и помогает визуализировать мелкие сигналы на фоне шумов.
- Высокая скорость захвата: Режим UltraAcquire обеспечивает скорость захвата волновых форм до 1000000 в секунду для моментального обнаружения аномалий.

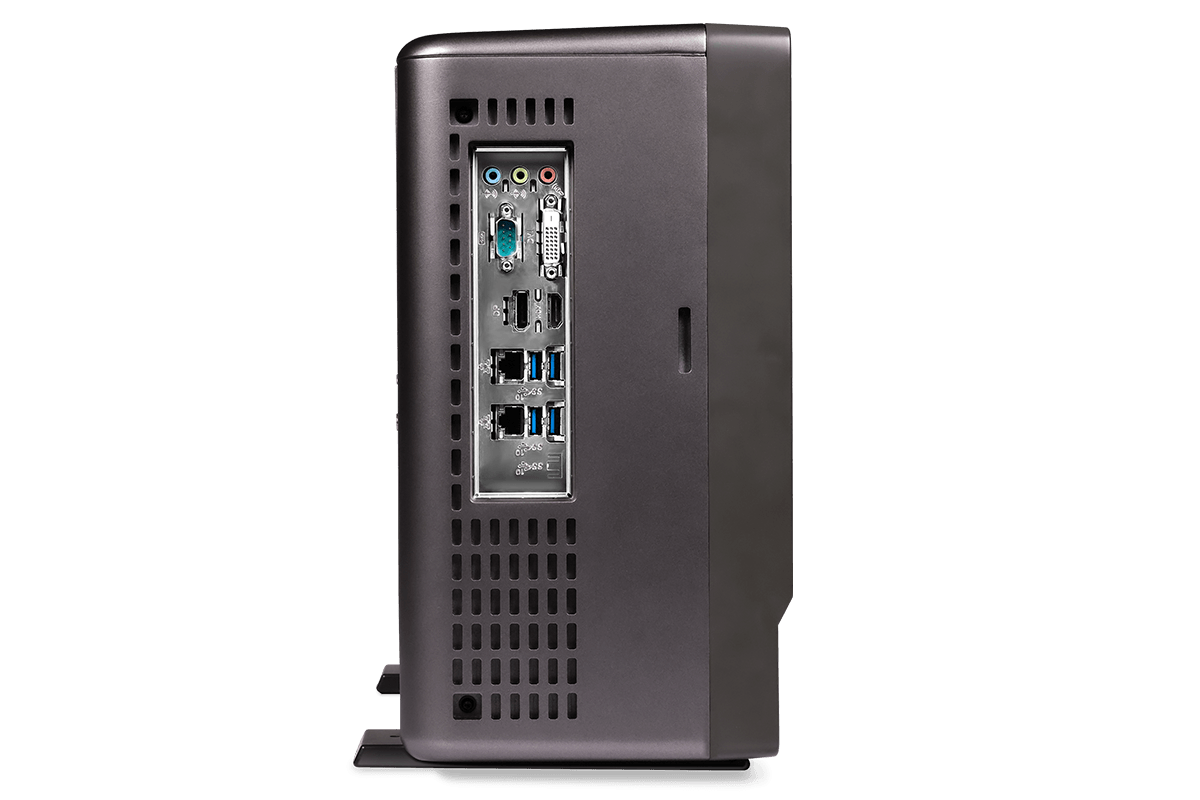

- Гибкие возможности подключения: Интеграция в автоматизированные измерительные комплексы через LAN, USB и опциональный GPIB.
- Передовой анализ спектра: Встроенный анализатор спектра с функциями полноэкранного отображения и маркерами для частотных измерений.
- Аналитические и математические измерения: Автоматические измерения более 50 параметров сигнала со встроенной статистикой, гистограммами, трекингом и анализом трендов. 4 Продвинутые математические функции, редактор формул.
- Интеллектуальный триггер: Включает более 13 типов: срабатывание по фронту, импульсу, окну, спаду, интервалу, пропаданию сигнала, шаблону, заданному условию, N-му фронту, проверке Setup/Hold, задержке и видеоформатам (включая HDTV).
- Эргономичный дизайн: Большой сенсорный дисплей и оптимизированный интерфейс для эффективной работы.
Дополнительные опции SDS7604AP
| Наименование опции | Описание |
|---|---|
| SDS7000A-FG | Генератор сигналов (ПО) |
| SDS7000A-PA | Анализ мощности (ПО) |

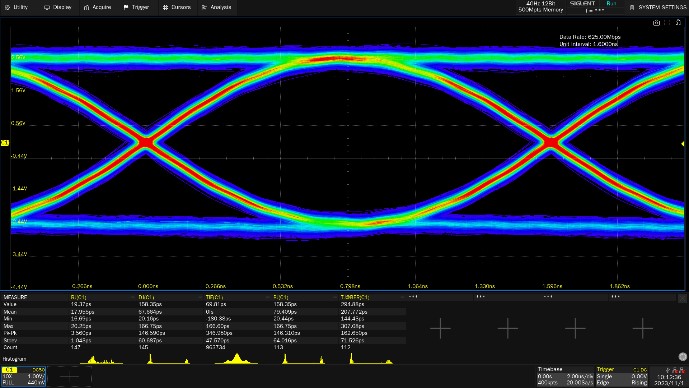

| SDS7000A-EJ | Диаграмма глазки/Анализ джиттера (ПО) |
| SDS7000A-I2S | Триггер и декодирование I2S (ПО) |
| SDS7000A-1553B | Триггер и декодирование MIL-STD-1553B (ПО) |
| SDS7000A-FlexRay | Триггер и декодирование FlexRay (ПО) |
| SDS7000A-CANFD | Триггер и декодирование CAN FD (ПО) |
| SDS7000A-CANXL | Декодирование CAN XL (ПО) |
| SDS7000A-SENT | Триггер и декодирование SENT (ПО) |
| SDS7000A-Manch | Декодирование Манчестерского кода (ПО) |
| SDS7000A-USB2 | Декодирование USB 2.0 (ПО) |
| SDS7000A-ARINC | Триггер и декодирование ARINC429 (ПО) |
| SDS7000A-CT-USB2 | Тест на соответствие стандарту USB 2.0 (ПО) |
| SDS7000A-CT-100BASE-T | Тест на соответствие стандарту 100Base-TX (ПО) |
| SDS7000A-CT-1000BASE-T | Тест на соответствие стандарту 1000Base-T (ПО) |
| SDS7000A-CT-2.5/5/10GBASE-T | Тест на соответствие стандарту 2.5G/5G/10G Base-T (ПО) |
| SDS7000A-CT-100BASE-T1 | Тест на соответствие стандарту 100Base-T1 (ПО) |
| SDS7000A-CT-1000BASE-T1 | Тест на соответствие стандарту 1000Base-T1 (ПО) |
| SDS7000A-CT-DP | Тест на соответствие стандарту MIPI-DPHY (ПО) |
| SDS7000A-CT-DDR | Тест на соответствие стандарту DDR2/DDR3 (ПО) |
| SDS7000A-RFA | Анализатор спектра в реальном времени / DDC / Анализ сигналов (ПО), модели A |
| SDS7000A-1GPTS | Глубина памяти 1 Гвыб (ПО), модели A |
| SDS7000AP-2GPTS | Глубина памяти 2 Гвыб (ПО), модели AP |
| SDS7000A-BW3T4 | Обновление полосы пропускания с 3 ГГц до 4 ГГц (ПО), модели A |
| SDS7000A-BW6T8 | Обновление полосы пропускания с 6 ГГц до 8 ГГц (ПО), модели A |
| SDS7000AP-BW6T8 | Обновление полосы пропускания с 6 ГГц до 8 ГГц (ПО), модели AP |

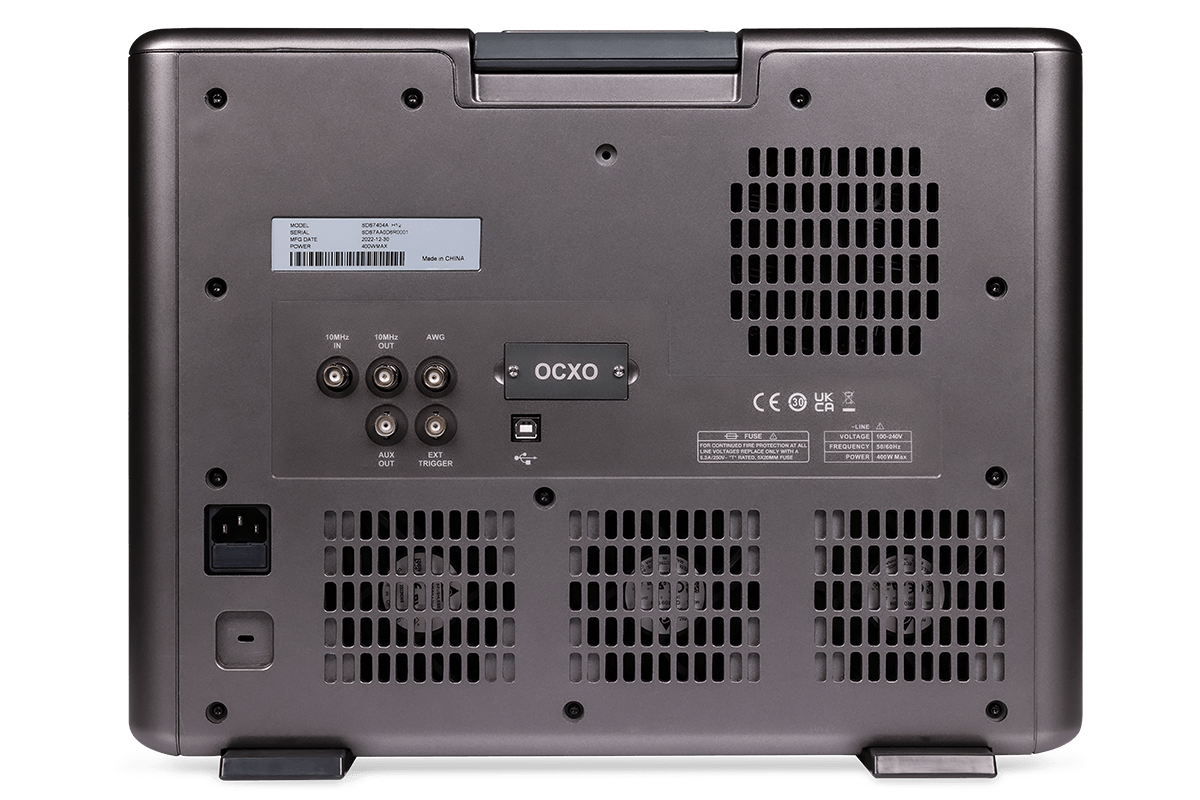

| 10M_OCXO_L | Опорный генератор OCXO (Только сборка и калибровка на заводе) |
