Осциллограф SIGLENT SDS6204A с полосой пропускания 2 ГГц и 4 аналоговыми каналами. Частота дискретизации 10 Гвыб/с, объем памяти 500 Мточек. Идеален для анализа высокоскоростных цифровых сигналов.

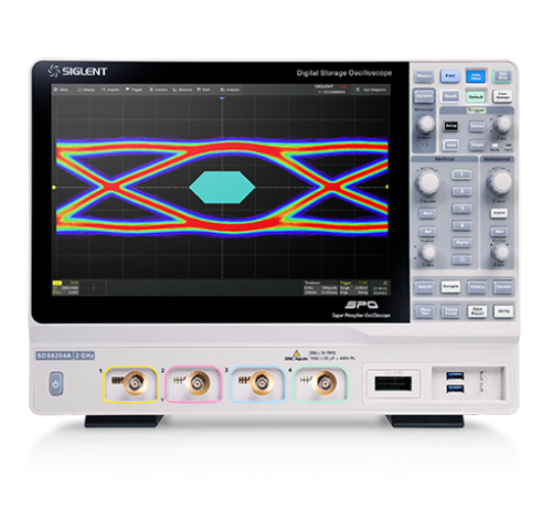

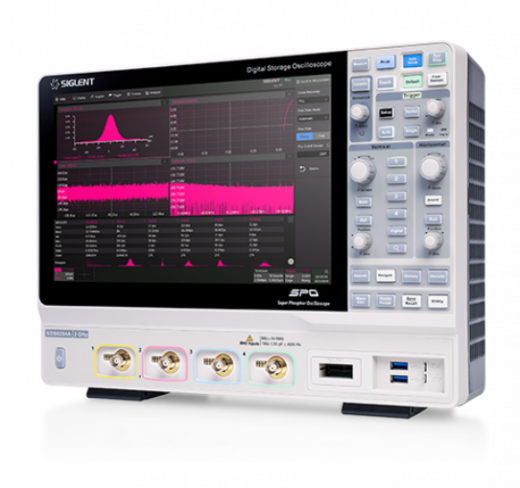

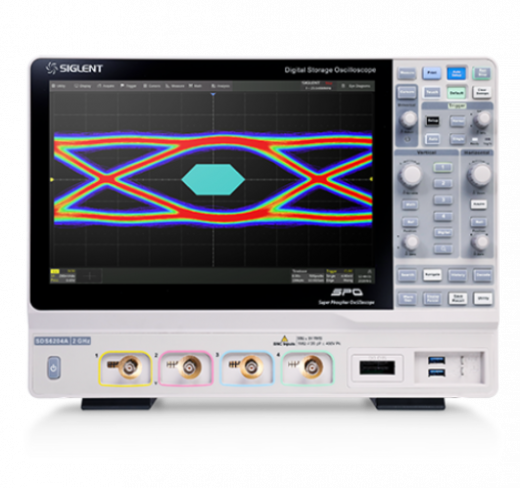

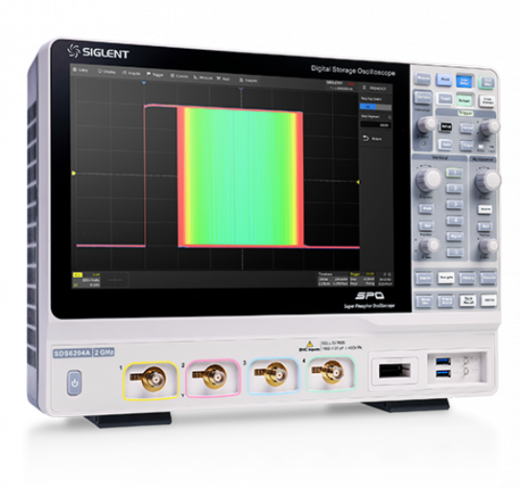

SIGLENT SDS6204A Осциллограф цифровой суперфосфорный
Цифровой осциллограф SIGLENT SDS6204A — это высокопроизводительный прибор с полосой пропускания 2 ГГц, предназначенный для решения самых сложных задач в области проектирования, тестирования и отладки высокоскоростных электронных систем. Его передовая архитектура обеспечивает исключительную точность измерений и детализацию сигналов.
Осциллограф идеально подходит для работы с высокоскоростными интерфейсами, такими как DDR, PCIe, USB, а также для исследований в области телекоммуникаций и радиолокации. Высокая частота дискретизации и большой объем памяти позволяют захватывать длинные последовательности сигналов без потери деталей, что критически важно для анализа сложных протоколов и поиска редких сбоев.
Ключевые преимущества SDS6204A
- Высокая точность измерений благодаря 12-битному разрешению в режиме High Resolution.
- Глубокая память до 500 Мточек/канал для детального анализа длинных последовательностей.

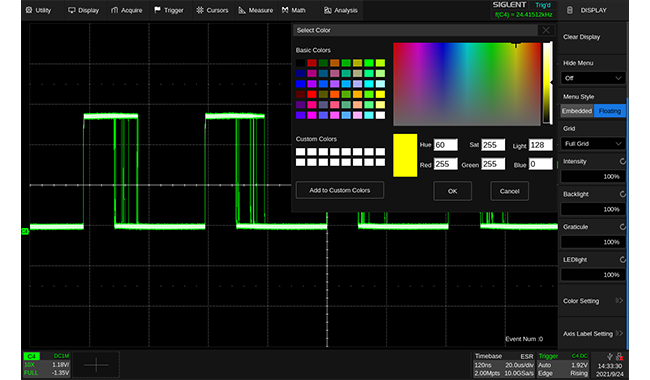

- Интуитивный сенсорный интерфейс на большом 12,1-дюймовом дисплее.
- Расширенные функции анализа: маскирование, поиск по истории, FFT.
- Поддержка опций для декодирования протоколов и анализа целостности сигнала.
Основные характеристики SDS6204A
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 2 ГГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 10 Гвыб/с |
| Разрядность АЦП | 10 бит (12 бит в HiRes) |
| Глубина памяти | 500 Мточек/канал |
| Скорость захвата сигнала | 170 000 выборок в секунду |
Доступные опции SDS6204A
| Опции | Описание |
|---|---|
| SDS6000Pro-PA | Анализ мощности (программное обеспечение) |

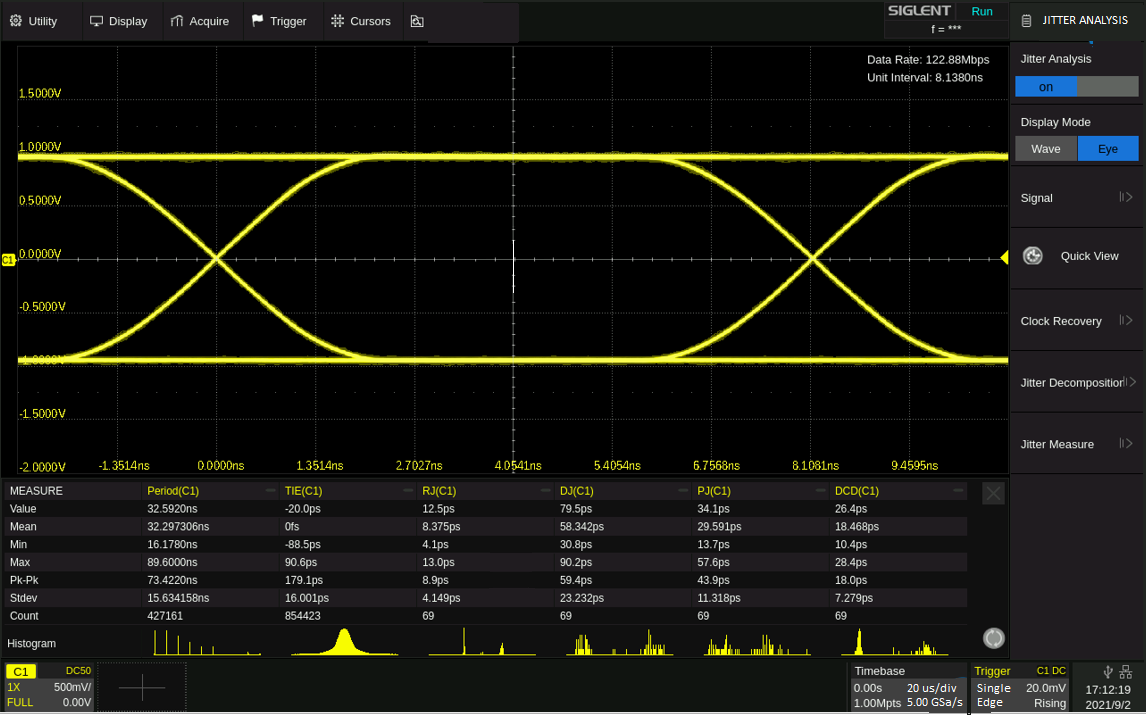

| SDS6000Pro-EJ | Диаграмма глазки/анализ джиттера (программное обеспечение) |
| SDS6000Pro-I2S | Триггер и декодирование I2S (программное обеспечение) |
| SDS6000Pro-1553B | Триггер и декодирование MIL-STD-1553B (программное обеспечение) |
| SDS6000Pro-FlexRay | Триггер и декодирование FlexRay (программное обеспечение) |
| SDS6000Pro-CANFD | Триггер и декодирование CAN FD (программное обеспечение) |
| SDS6000Pro-SENT | Триггер и декодирование SENT (программное обеспечение) |
| SDS6000Pro-Manch | Декодирование Манчестерского кода (программное обеспечение) |
| SDS6000Pro-ARINC | Декодирование ARINC429 (программное обеспечение) |
| SDS6000-4BW10 | Обновление полосы пропускания с 500 МГц до 1 ГГц (программное обеспечение) |
| SDS6000-4BW20 | Обновление полосы пропускания с 1 ГГц до 2 ГГц (программное обеспечение) |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

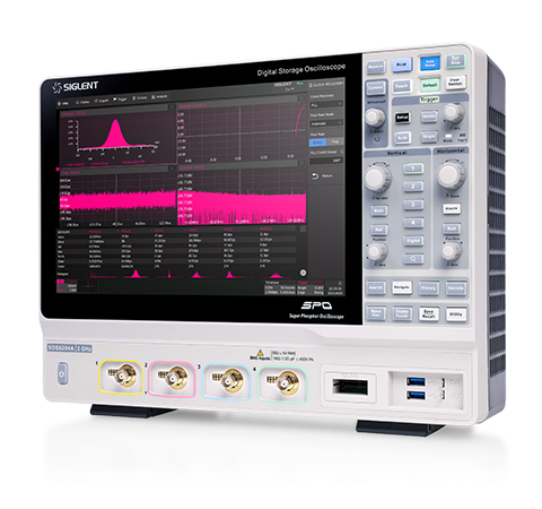

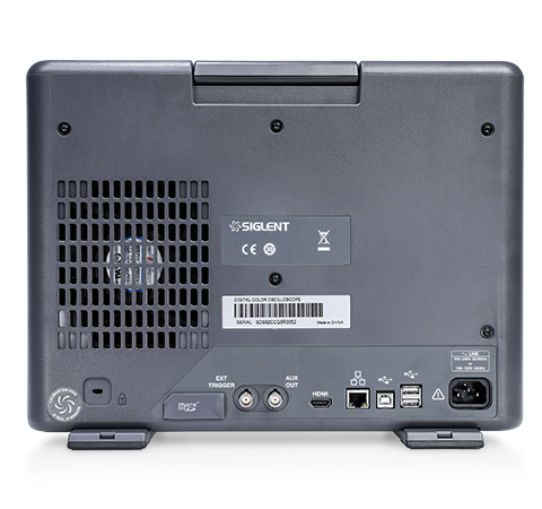

Фотогалерея
