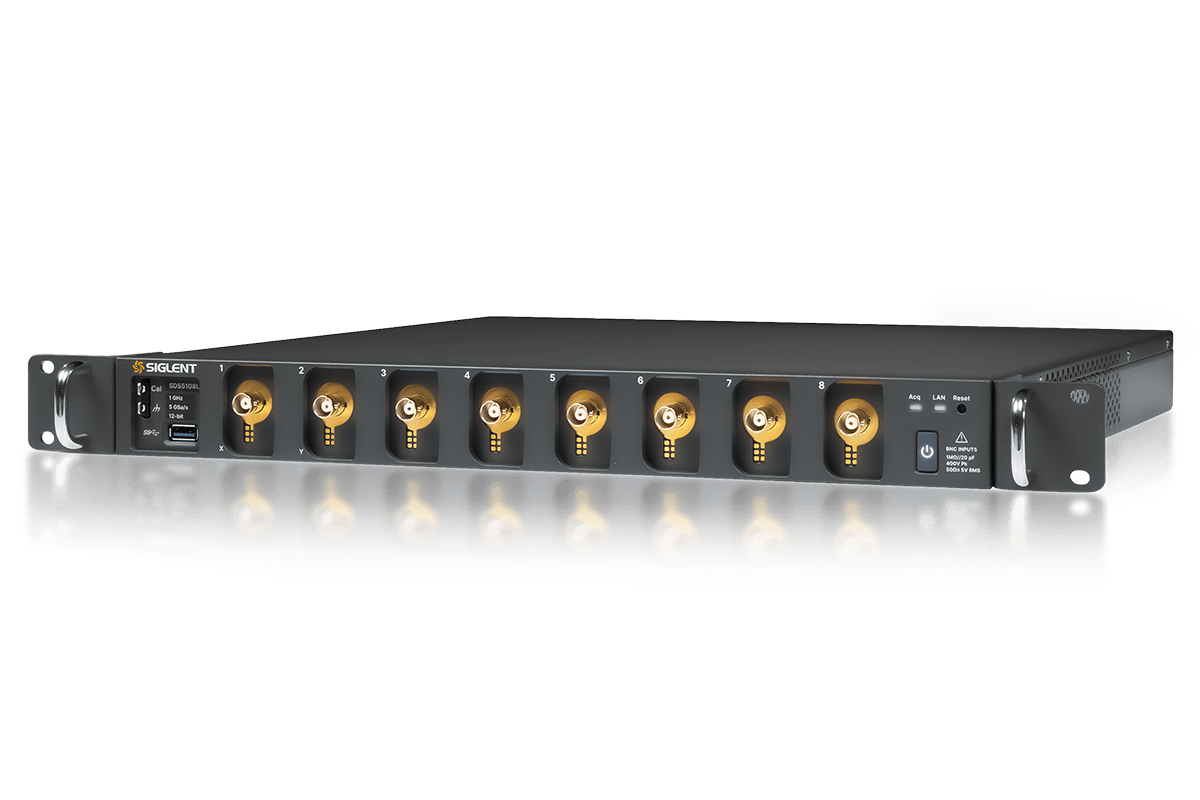

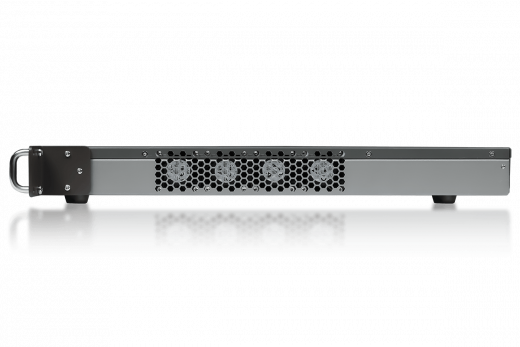

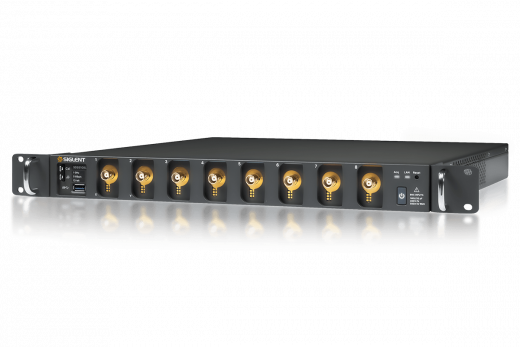

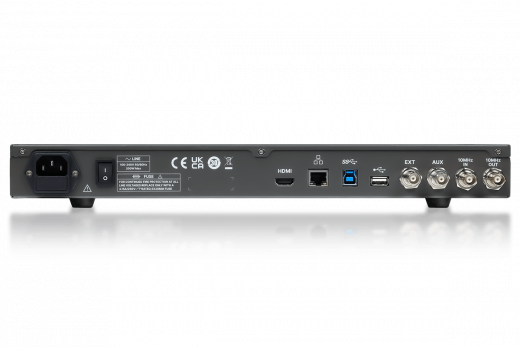

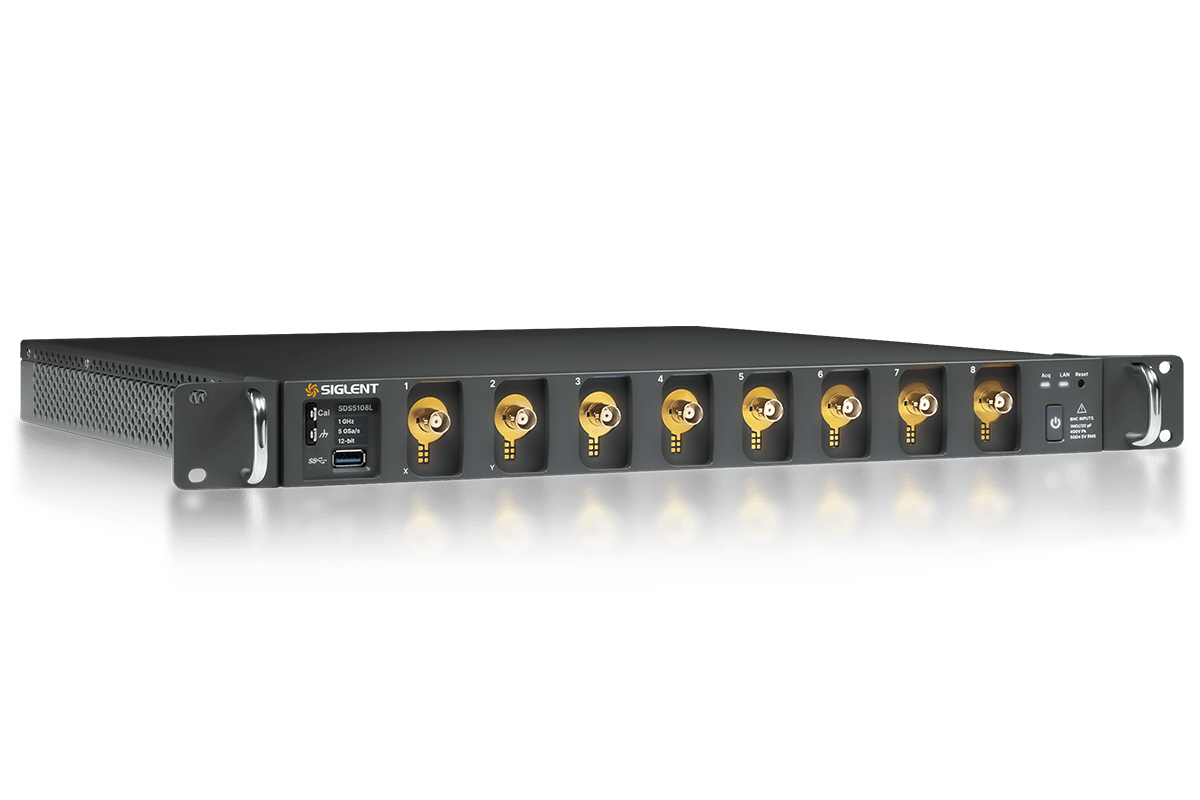

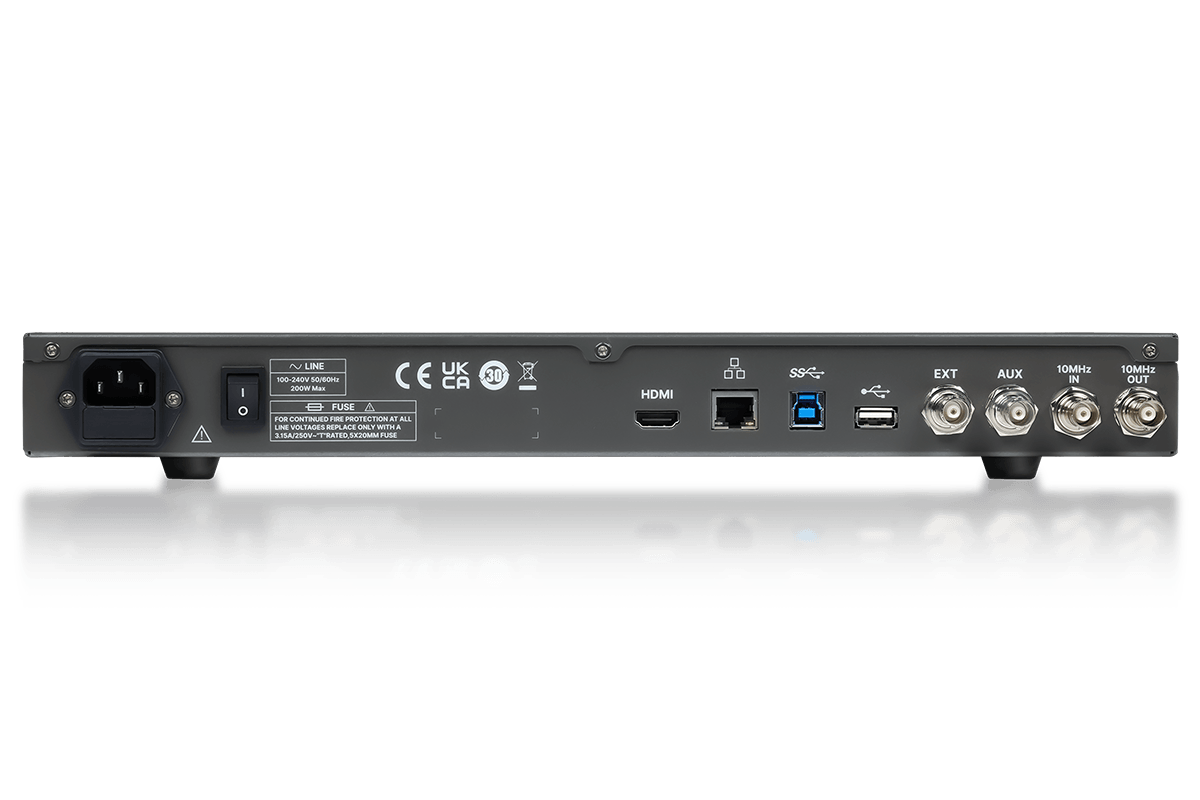

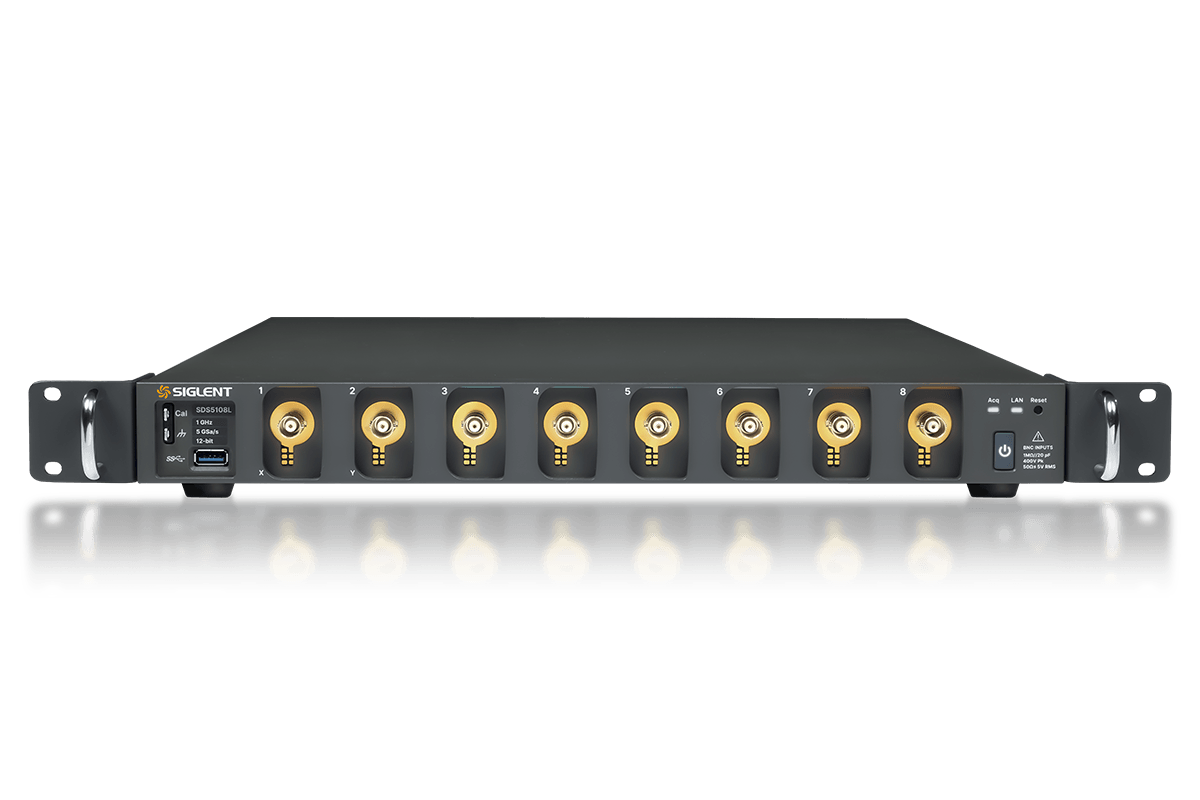

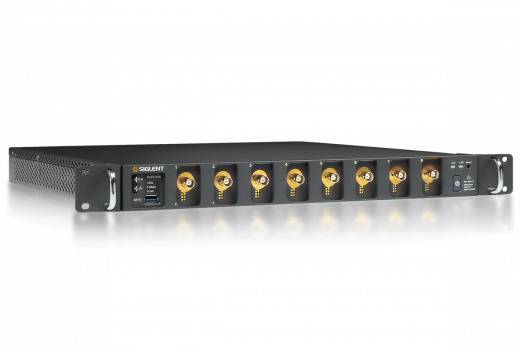

SIGLENT SDS5058L: Осциллограф цифровой запоминающий
Цифровой осциллограф SIGLENT SDS5058L с полосой пропускания 500 МГц представляет собой вершину линейки низкопрофильных инструментов, созданную для инженеров, требующих максимальной точности и производительности. Аппарат оснащен 12-битной системой оцифровки сигнала, что в 16 раз превышает детализацию стандартных 8-битных осциллографов, и колоссальным объемом памяти для беспрецедентного анализа высокоскоростных и сложных сигналов.
Осциллограф оснащен мощной вычислительной платформой, которая обеспечивает плавную работу и мгновенное выполнение сложных математических операций, включая быстрое преобразование Фурье (БПФ) для частотного анализа. Модель предназначена для решения самых сложных задач в области проектирования силовой электроники, телекоммуникационных систем и автомобильной электроники, где необходима высочайшая точность измерений.
Технические характеристики SDS5058L
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 500 МГц |
| Количество аналоговых каналов | 8 |
| Частота дискретизации | 5 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Скорость захвата | 650000 выб/с |
| Длина сигнала | до 2,5 Гвыб на канал |
Области применения и преимущества SDS5058L
Осциллограф находит применение в НИОКР, сервисных центрах и на производственных линиях, где требуется надежный и точный измерительный комплекс. Его отличительные особенности:
- Расширенная полоса пропускания 500 МГц: Позволяет точно измерять высокоскоростные сигналы, включая тактовые импульсы и цифровые данные в современных микропроцессорных системах.
- Технология UltraAcquire: Обеспечивает исключительно высокую скорость захвата сигналов (500 000 осциллограмм/с), что dramatically увеличивает вероятность перехвата случайных и скрытых аномалий в сигнале.
- Всесторонний анализ сигналов: Полный набор средств измерения, маскировочное тестирование (Pass/Fail), гистограммный анализ и расширенное декодирование более 20 последовательных протоколов.
- Удаленный контроль и управление: Полная поддержка стандарта LXI-Core и возможность установки опционального модуля Wi-Fi предоставляют гибкие возможности для интеграции в автоматизированные измерительные комплексы.
Дополнительные опции SDS5058L
| Код опции (SDS5000L) | Описание |
|---|---|
| SDS5000L-PA | Анализ мощности |
| SDS5000L-PA3 | Анализ трёхфазной мощности |
| SDS5000L-I2S | Триггерирование и декодирование I2S |
| SDS5000L-1553B | Триггерирование и декодирование MIL-STD-1553B |
| SDS5000L-FlexRay | Триггерирование и декодирование FlexRay |
| SDS5000L-CANFD | Триггерирование и декодирование CAN FD |
| SDS5000L-SENT | Триггерирование и декодирование SENT |
| SDS5000L-Manch | Декодирование Манчестерского кода |
| SDS5000L-ARINC | Триггерирование и декодирование ARINC429 |
| SDS5000L-8BW3T5 | Апгрейд полосы пропускания с 350 МГц до 500 МГц |
| SDS5000L-8BW3TA | Апгрейд полосы пропускания с 350 МГц до 1 ГГц |
| SDS5000L-8BW5TA | Апгрейд полосы пропускания с 500 МГц до 1 ГГц |
