Осциллограф SIGLENT SDS3054X HD с полосой пропускания 500 МГц, 12-битным АЦП и 4 каналами. Частота дискретизации 4 Гвыб/с, память 400 Мточек. Применяется для анализа SI, тестирования SMPS и ЭМС.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

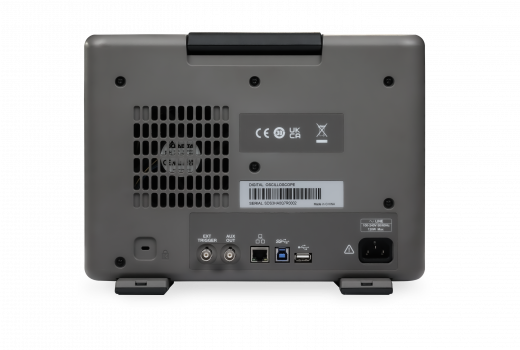

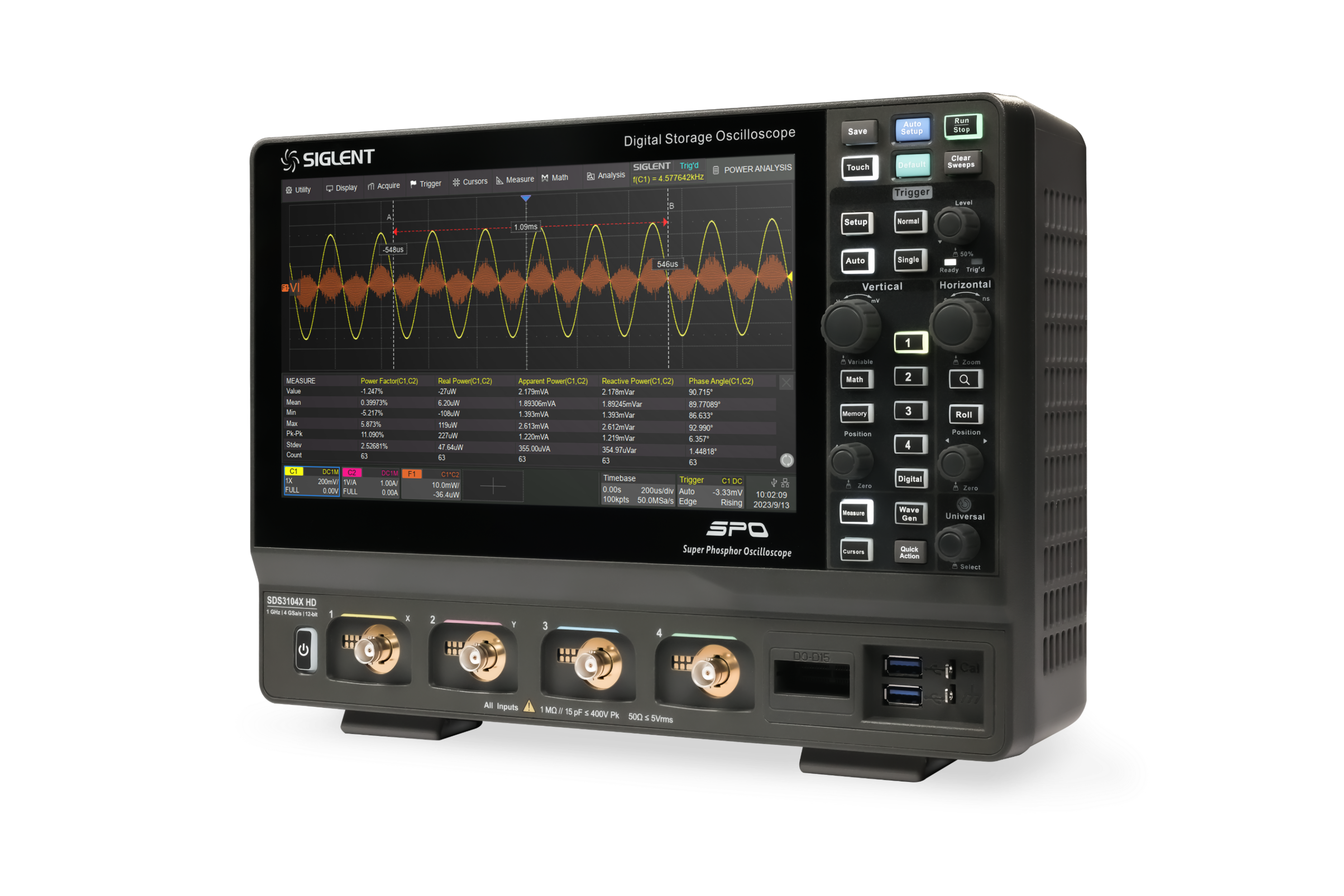

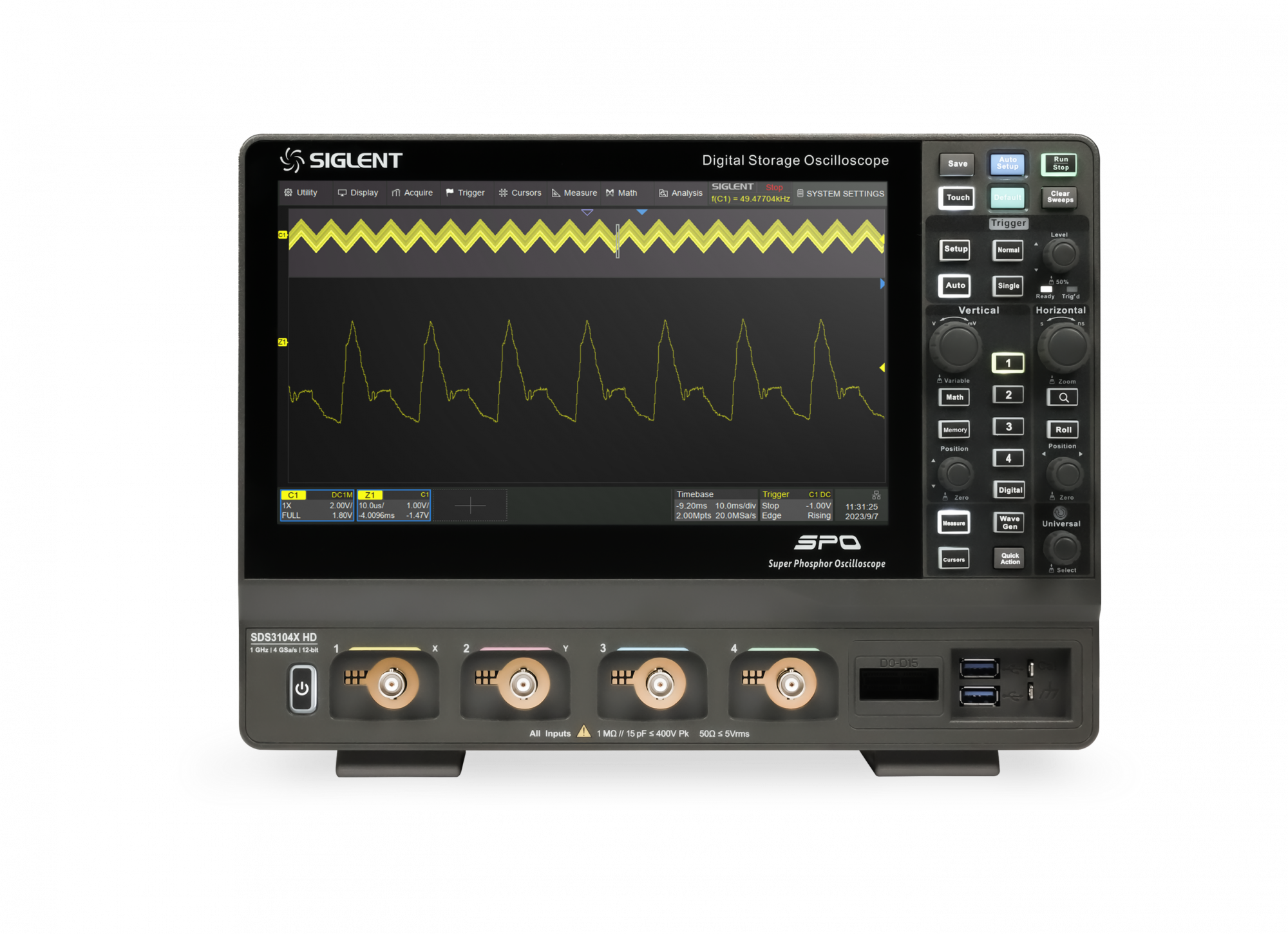

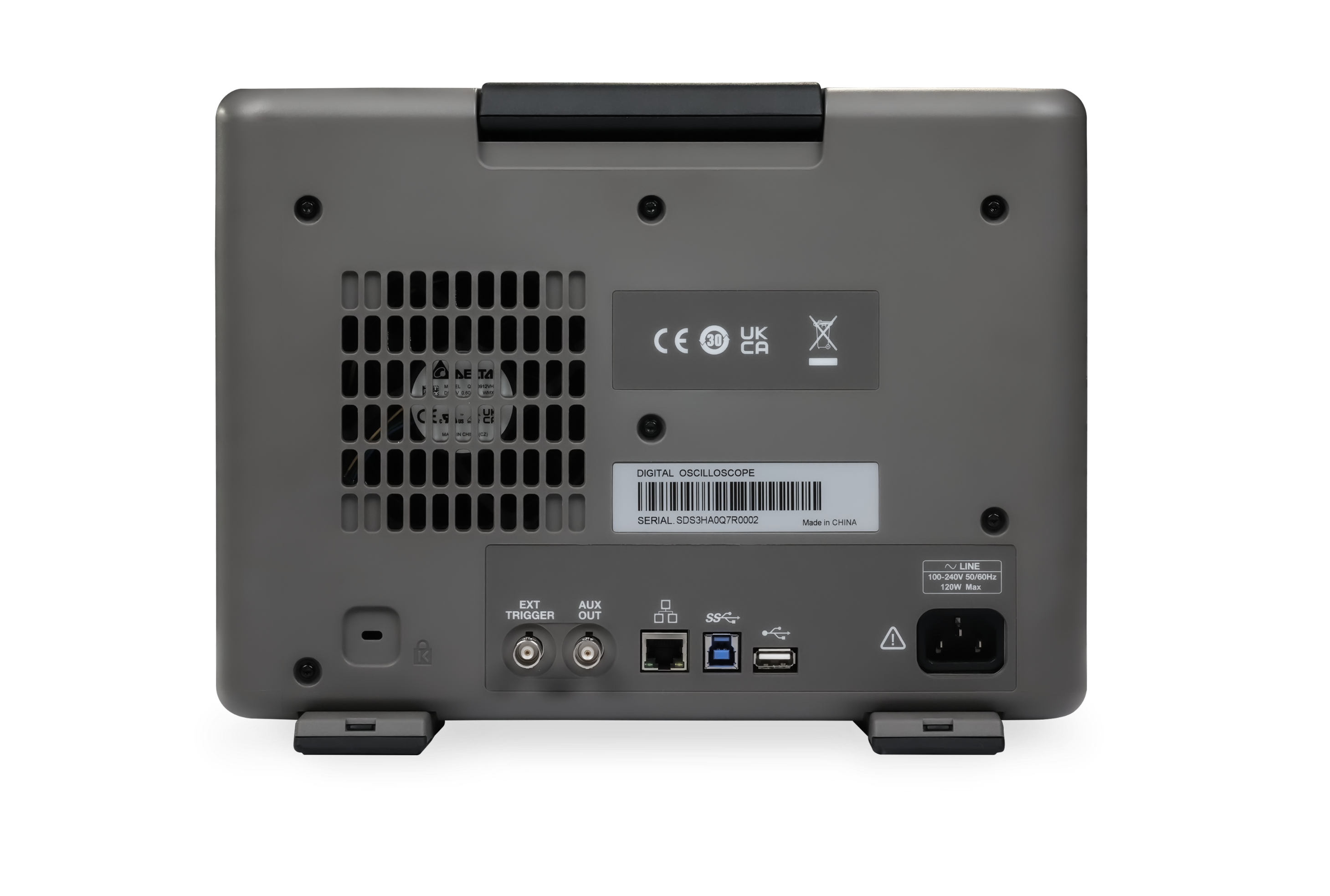

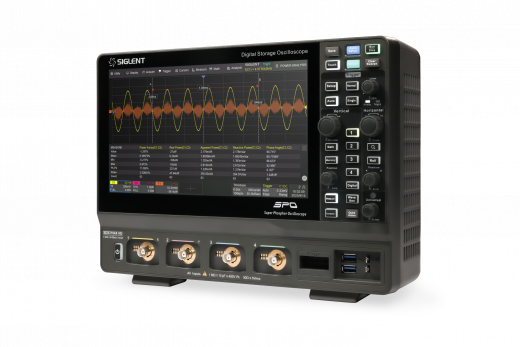

Цифровой осциллограф от компании SIGLENT: SDS3054X HD
Профессиональный цифровой осциллограф SIGLENT SDS3054X HD предлагает полосу пропускания 500 МГц и прецизионное 12-битное разрешение, что ставит его в один ряд с приборами высшего класса. Это решение для сложных инженерных задач, где критически важна точность измерений: разработка Power Management IC, анализ целостности сигналов высокоскоростных цифровых шин, проверка электромагнитной совместимости (ЭМС).
Прибор оснащен передовой системой оцифровки сигналов и мощным вычислительным модулем, что позволяет в реальном времени применять цифровую фильтрацию, выполнять быстрое преобразование Фурье (FFT) и проводить статистический анализ измерений. Технология Digital Phosphor (DPO) обеспечивает визуализацию быстро меняющихся сигналов с высокой скоростью обновления.
Технические характеристики SDS3054X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 500 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 4 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Длина записи (макс.) | 400 Мточек/канал |
| Скорость захвата | 890 000 выб/с |
| Размер дисплея | 10,1 дюйма, IPS |
| Разрешение дисплея | 1024 x 600 пикселей |
Области применения SDS3054X HD
Осциллограф предназначен для требовательных применений, где недостаточно стандартных 8-битных осциллографов:
- Анализ целостности сигнала (SI): точные замеры времени нарастания, дрожания (jitter) и выбросов.
- Разработка и тестирование импульсных источников питания (SMPS): измерение пульсаций и переходных характеристик с высочайшей точностью.
- ЭМС/ЭМI предварительные испытания: выявление и локализация источников паразитного излучения.
- Научные исследования: работа с датчиками, требующими высокой динамической точности.
Ключевые преимущества модели SDS3054X HD
- Расширенная полоса пропускания 500 МГц для работы с высокочастотными сигналами.
- Режим высокого разрешения 12 бит обеспечивает низкий уровень шумов и точность.
- Большой объем памяти позволяет детально анализировать длинные последовательности.
- Поддержка Wi-Fi (через адаптер) для беспроводного управления и передачи данных.
Дополнительные опции SDS3054X HD
| Опция | Описание |
|---|---|
| Анализ мощности | SDS3000HD-PA |
| Триггер и декодирование I2S | SDS3000HD-I2S |
| Триггер и декодирование MIL-STD-1553B | SDS3000HD-1553B |
| Триггер и декодирование FlexRay | SDS3000HD-FlexRay |
| Триггер и декодирование CAN FD | SDS3000HD-CANFD |
| Триггер и декодирование SENT | SDS3000HD-SENT |
| Декодирование Manchester | SDS3000HD-Manch |
| Триггер и декодирование ARINC429 | SDS3000HD-ARINC |
| Апгрейд полосы пропускания с 350 МГц до 500 МГц | SDS3000HD-BW3T5 |
| Апгрейд полосы пропускания с 350 МГц до 1 ГГц | SDS3000HD-BW3TA |
| Апгрейд полосы пропускания с 500 МГц до 1 ГГц | SDS3000HD-BW5TA |
