Осциллограф SIGLENT SDS2204X HD с полосой пропускания 200 МГц, 4 аналоговыми каналами и разрешением 12 бит. Частота дискретизации 2 Гвыб/с, память 200 Мточек. Идеален для точных измерений и анализа сложных сигналов.

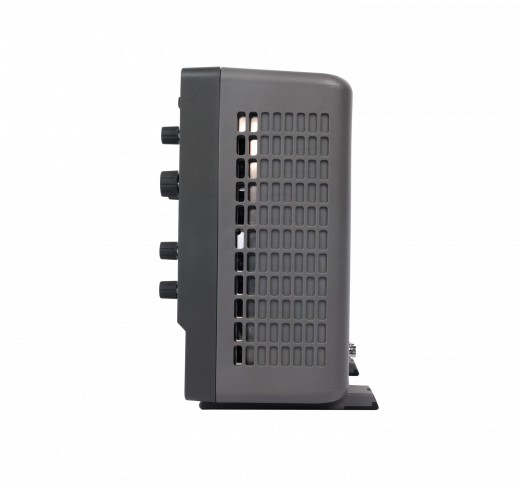

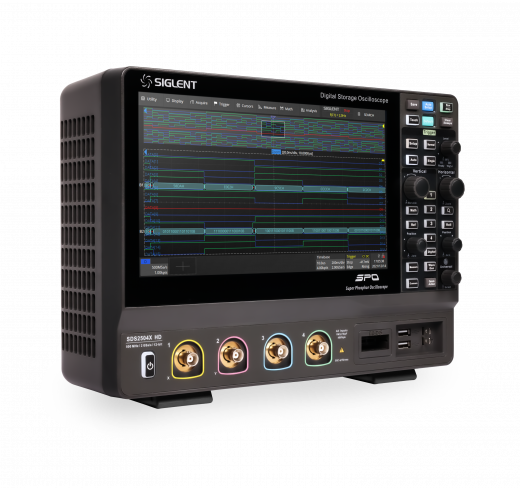

SIGLENT SDS2204X HD Осциллограф цифровой запоминающий
SDS2204X HD — это высокоточный цифровой запоминающий осциллограф от компании Siglent, предназначенный для сложных исследований и разработок в области электроники. Осциллограф обладает полосой пропускания 200 МГц и высокой скоростью дискретизации, что позволяет точно захватывать и анализировать быстропротекающие сигналы. Он работает на основе 12-разрядного АЦП с высокой вертикальной разрядностью, обеспечивая исключительную точность измерений и детализацию формы сигнала.
Прибор оснащен современным процессором и большим объемом памяти, что позволяет производить глубокий анализ длинных последовательностей данных без потери детализации. Устройство необходимо для инженеров-разработчиков, сервисных инженеров и специалистов, занимающихся отладкой и тестированием цифровых и аналоговых схем, источников питания и систем связи.
Технические характеристики SDS2204X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 200 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 2 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Длина записи (макс.) | 200 Мточек/канал |

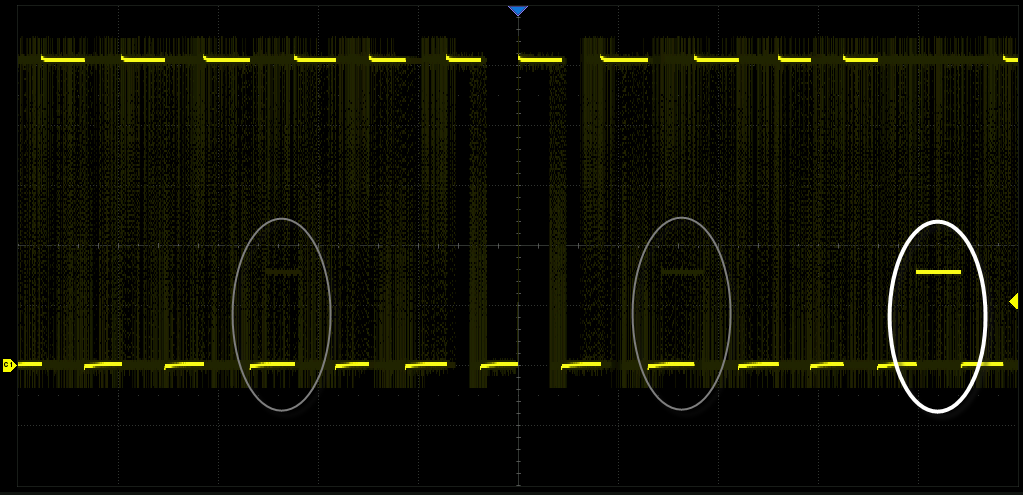

| Скорость захвата | 500 000 выб/с |
| Размер дисплея | 10,1 дюйма, IPS |
| Разрешение дисплея | 1024 x 600 пикселей |
Области применения SDS2204X HD
Цифровой осциллограф идеально подходит для широкого спектра задач:
- Исследование и разработка источников питания (PSU): высокое разрешение позволяет анализировать пульсации и шумы с непревзойденной точностью.
- Отладка цифровых систем и шин: Наличие продвинутых триггеров и декодеров протоколов (I2C, SPI, UART, CAN, LIN) упрощает анализ цифровых цепей.
- Образовательный процесс: интуитивный интерфейс и мощные функции делают его отличным инструментом для лабораторий вузов.
Ключевые преимущества модели SDS2204X HD

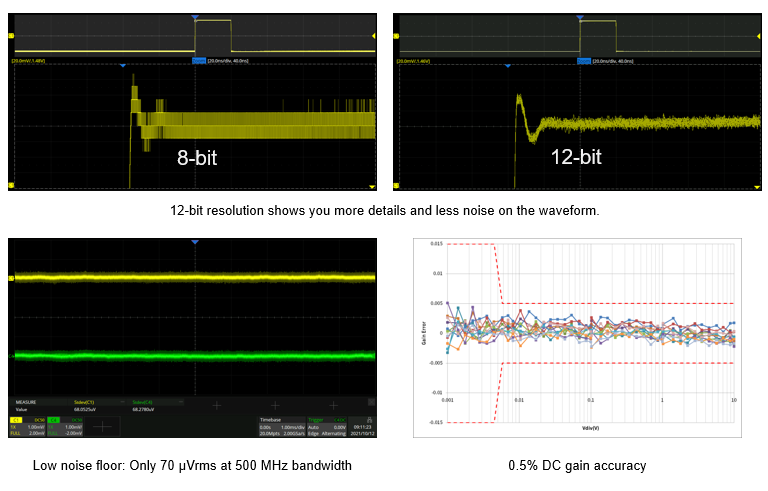

- Высокое разрешение 12 бит для точных измерений малых сигналов.
- Глубокая память 200 Мточек позволяет захватывать длинные временные отрезки с высоким разрешением.
- Современный большой дисплей с высоким разрешением для отображения множества деталей сигнала.
- Широкий набор стандартных функций и протокольных декодеров.
- Возможность удаленного управления и расширения функционала за счет опционального ПО.
Дополнительные опции SDS2204X HD
| Опция | Описание |
|---|---|
| SDS2000HD-FG | Генератор сигналов |
| SDS2000HD-PA | Анализ мощности |
| SDS2000HD-I2S | Триггер и декодирование I2S |
| SDS2000HD-1553B | Триггер и декодирование MIL-STD-1553B |
| SDS2000HD-FlexRay | Триггер и декодирование FlexRay |
| SDS2000HD-CANFD | Триггер и декодирование CAN FD |
| SDS2000HD-SENT | Триггер и декодирование SENT |
| SDS2000HD-Manch | Декодирование Манчестерского кода |
| SDS2000HD-ARINC | Декодирование ARINC429 |
| SDS2000HD-BW2T3 | Расширение полосы пропускания с 200 МГц до 350 МГц |
| SDS2000HD-BW2T5 | Расширение полосы пропускания с 200 МГц до 500 МГц |
| SDS2000HD-BW3T5 | Расширение полосы пропускания с 350 МГц до 500 МГц |
