Осциллограф SIGLENT SDS1202X HD с полосой пропускания 200 МГц и 12-битным АЦП. Частота дискретизации до 2 Гвыб/с, 2 канала, память 100 Мточек. Прибор предназначен для анализа высокоскоростных сигналов.
SIGLENT SDS1202X HD: Осциллограф цифровой запоминающий
Двухканальный осциллограф SIGLENT SDS1202X HD с увеличенной полосой пропускания 200 МГц — это инструмент для инженеров, работающих с высокоскоростными цифровыми и аналоговыми сигналами. Сочетание широкой полосы, высокой частоты дискретизации и 12-битного разрешения позволяет проводить высокоточные измерения в таких требовательных областях, как разработка радиочастотных цепей, телекоммуникационного оборудования и высокоскоростных цифровых интерфейсов. Прибор фиксирует быстрые переходные процессы и искажения сигналов, которые остаются незамеченными для устройств с меньшей полосой.
Осциллограф использует передовую технологию UltraVision II для обеспечения высокой скорости обновления и глубокой памяти. Сигнал оцифровывается с высокой точностью, а встроенный процессор производит его детальный анализ. Четкий сенсорный дисплей отображает результаты измерений с высокой детализацией, а поддержка различных интерфейсов позволяет легко интегрировать прибор в автоматизированные измерительные комплексы.
Технические характеристики SDS1202X HD
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 200 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации в реальном времени | 2 Гвыб/с |
| Разрядность АЦП | 12 бит |
| Размер дисплея | 10,1 дюймов |
| Разрешение дисплея | 1024 x 600 пикселей |
| Глубина памяти | 100 Мточек/канал |
| Скорость захвата | 500 000 выб/с |
| Интерфейсы | USB Host, USB Device, LAN (LXI-C), HDMI |
Области применения SDS1202X HD
Двухканальная модель осциллографа с полосой 200 МГц находит применение в:
- Высокочастотной электронике: анализ цепей RF, фильтров, усилителей высокой частоты.
- Разработке цифровых устройств: тестирование целостности сигналов (SI) в высокоскоростных линиях передачи.
- Исследованиях и разработках (R&D): где требуется максимальная точность и широкий частотный диапазон.
- Сервисных центрах: ремонт сложного оборудования, работающего с высокоскоростными сигналами.
Ключевые преимущества SDS1202X HD
- Широкая полоса пропускания 200 МГц: Возможность работы с высокочастотными сигналами.
- Высокое разрешение 12 бит: Точность измерений на всех частотах в пределах полосы.
- Глубокая память: Запись длинных последовательностей сигналов без потери детализации.
- Высокая скорость обновления: Быстрое обнаружение аномалий и редких событий.
- Профессиональные интерфейсы: Легкая интеграция в лабораторию и удаленное управление.
Дополнительные опции SDS1202X HD
| Опция | Описание |
|---|---|
| SAG1021I | Изолированный модуль AWG с интерфейсом USB |
| SLA1016 | 16-канальный логический анализатор |
| SDS1000XHD-PA | ПО для анализа мощности |
| DF2001A | Калибровочное приспособление для временной синхронизации (Deskew Fixture) для анализа мощности |
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы заказать и купить нужное оборудование, необходимо на него отправить заявку.
- Выбрать понравившийся товар и нажать кнопку «Заказать товар».
- Заполните форму заявки, указав контактную информацию и необходимые конфигурации оборудования с опциями.
- Затем с вами свяжется менеджер, чтобы обсудить детали заказа, стоимости и доставки.
Для юридических лиц наши менеджеры подготовят персональное коммерческое предложение под ваш запрос, с указанием стоимости и сроков поставки оборудования.

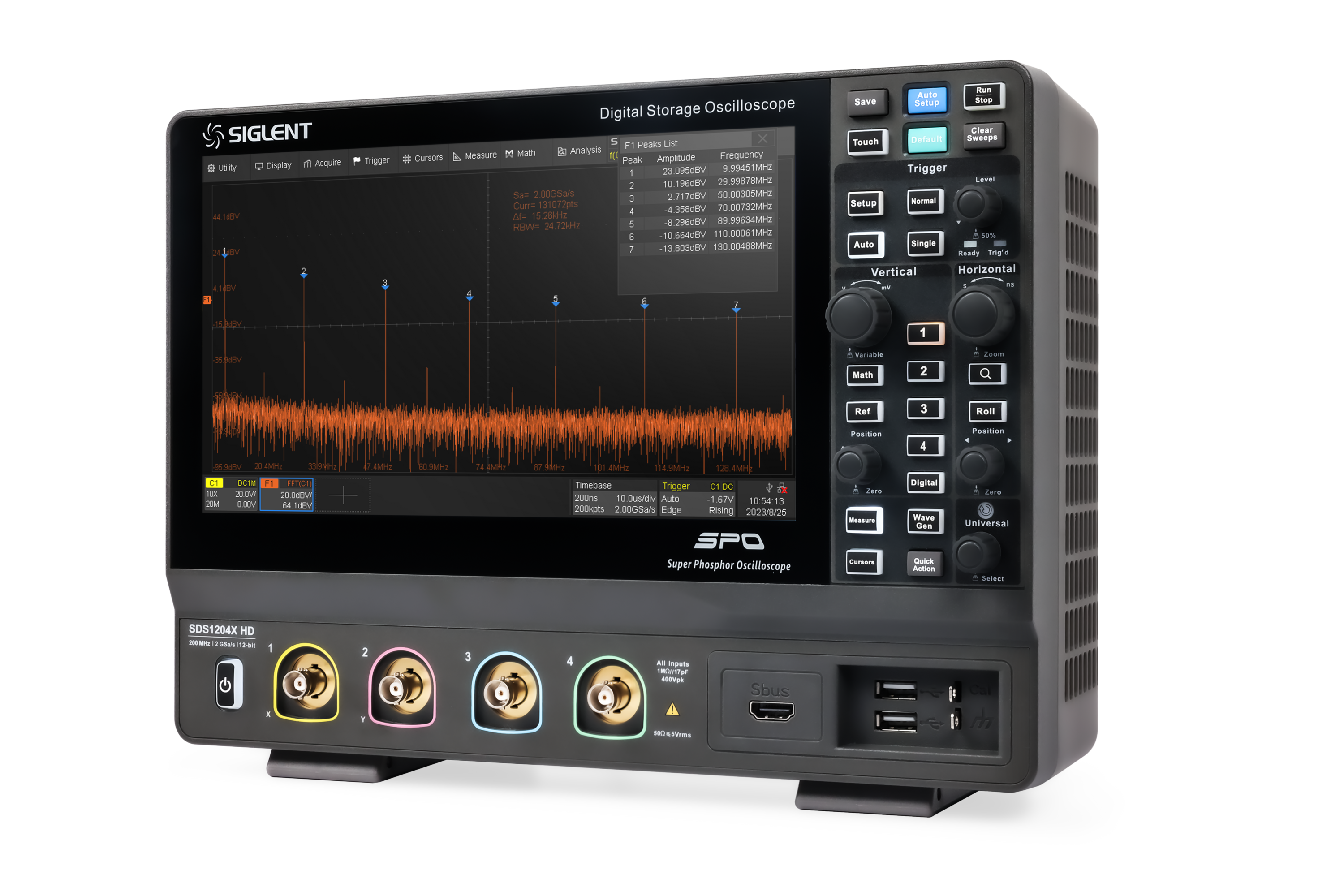

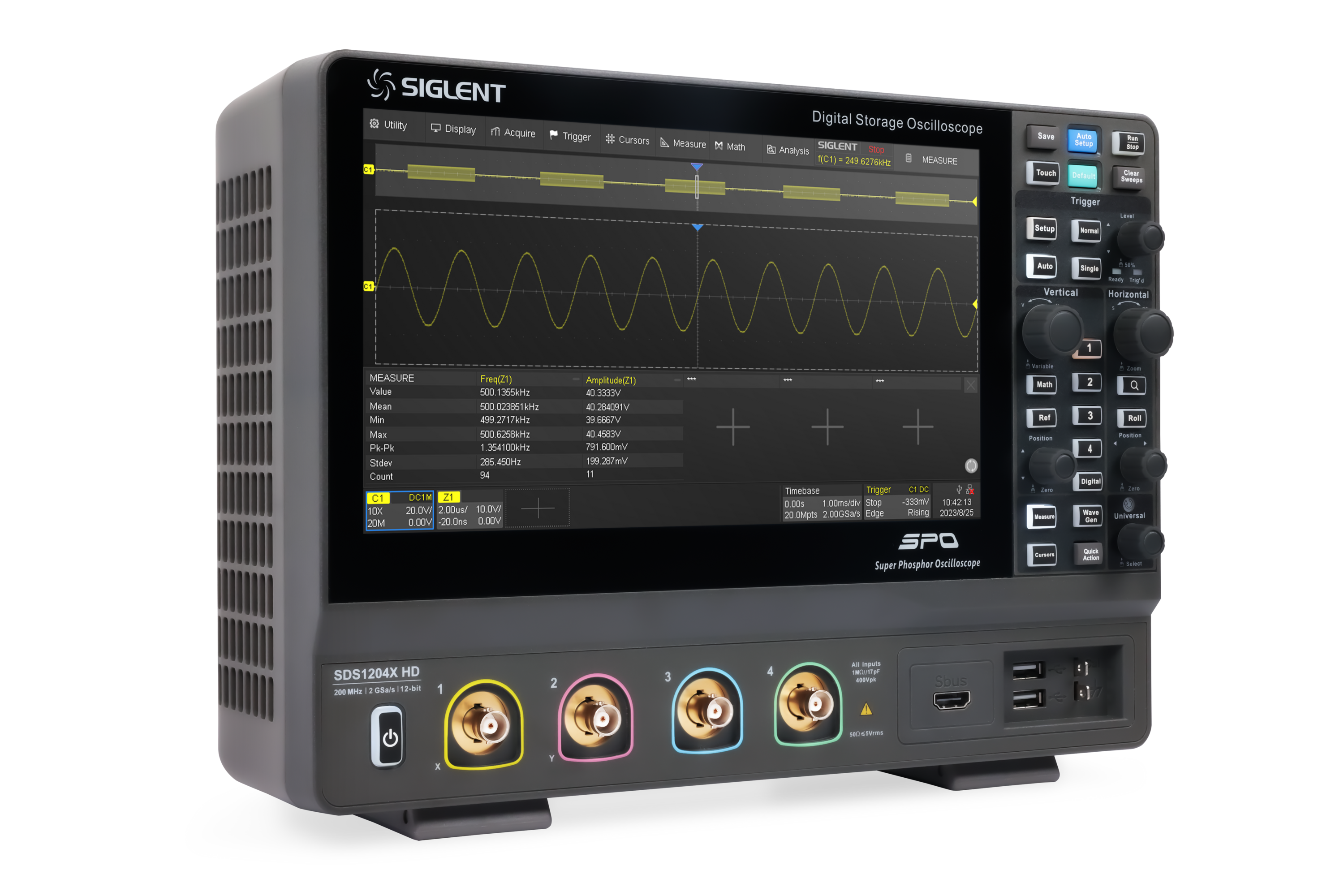

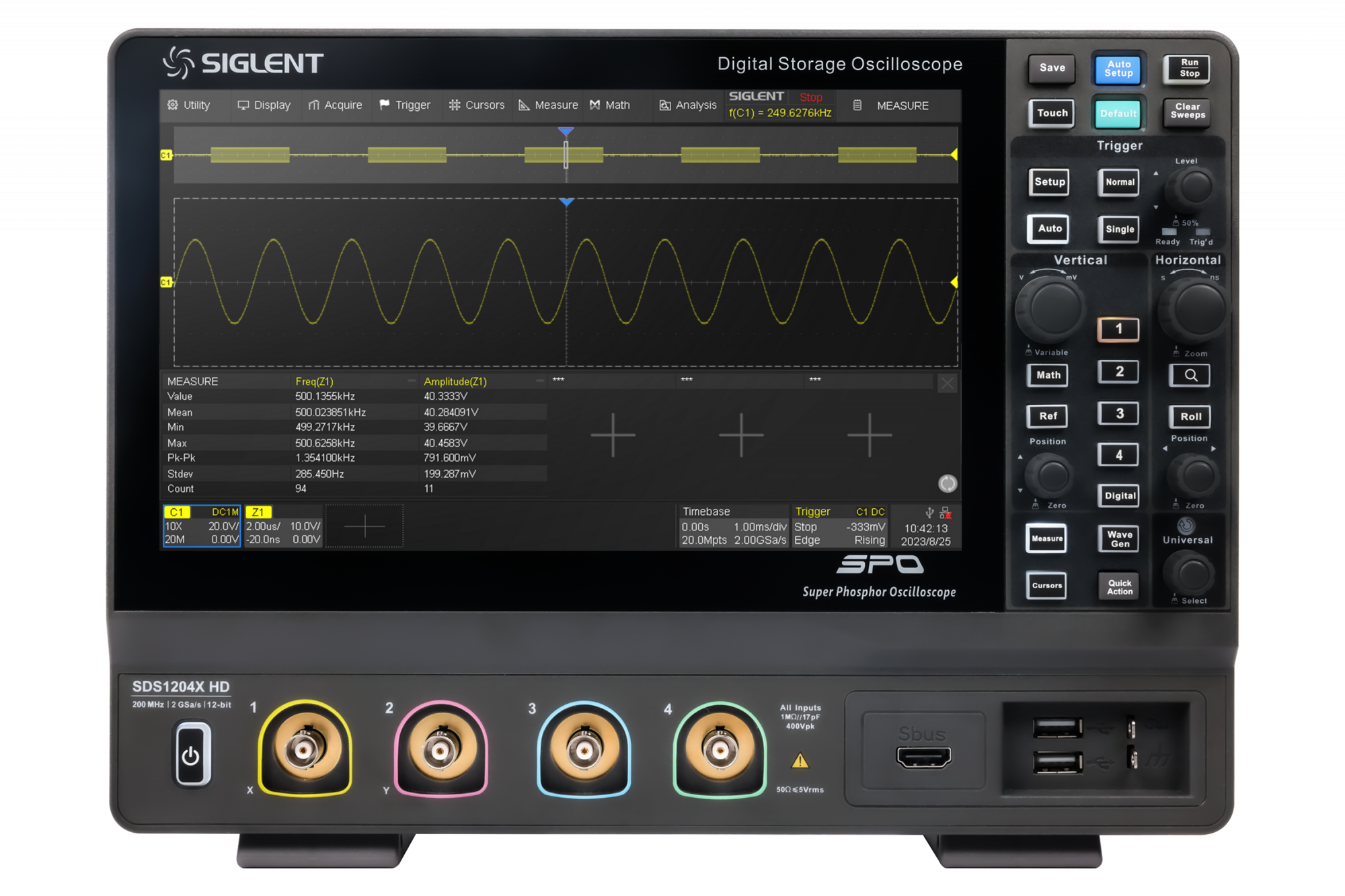

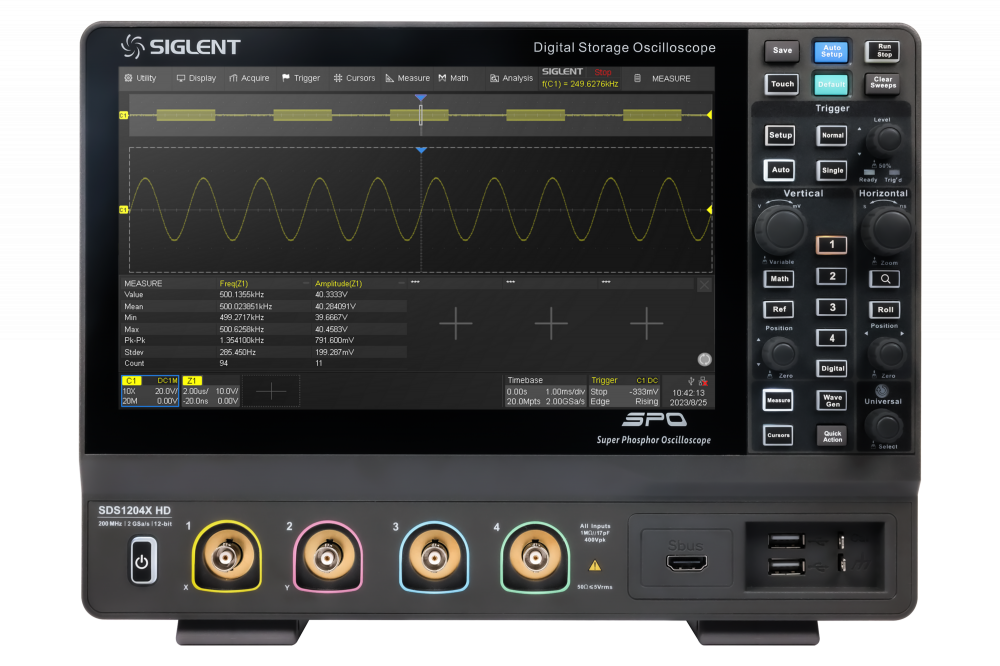

Фотогалерея
