Цифровой запоминающий осциллограф R&S RTB24-100: 4 канала, полоса 100 МГц, 2,5 Гвыб/с, память 20 Мточек/канал. Оснащен 10-битным АЦП для точных измерений и сенсорным экраном 10,1". Идеален для отладки цифровых и аналоговых схем.

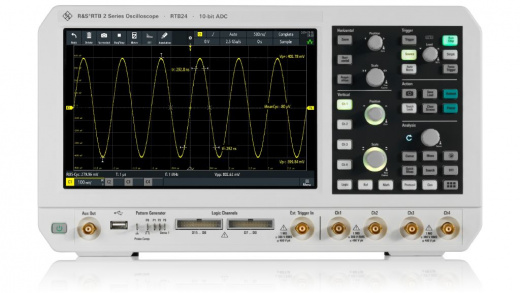

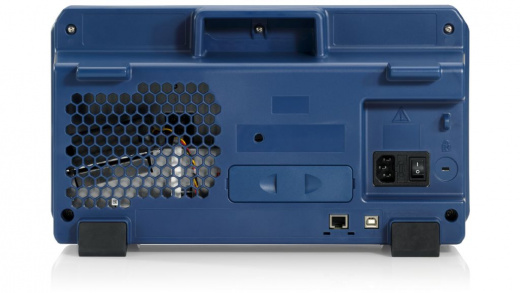

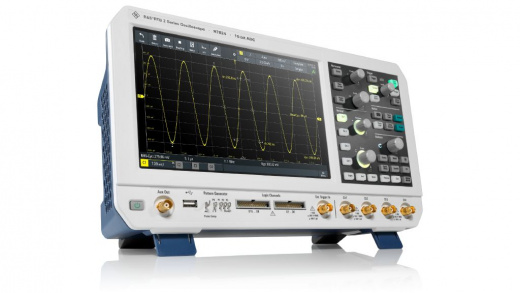

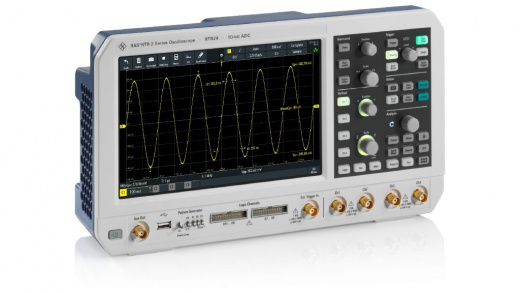

Цифровой осциллограф R&S RTB24-100 с четырьмя каналами и полосой 100 МГц
Осциллограф R&S RTB24-100 с полосой пропускания 100 МГц представляет собой идеальный баланс между производительностью и стоимостью для инженеров, занимающихся разработкой и тестированием современных электронных устройств. Четыре аналоговых канала в сочетании с высокой частотой дискретизации 2,5 Гвыб/с и памятью 20 Мточек на канал позволяют комплексно анализировать сложные системы. 10-битный АЦП обеспечивает высокую точность измерений, что особенно важно при работе с низкоуровневыми сигналами и измерении пульсаций.

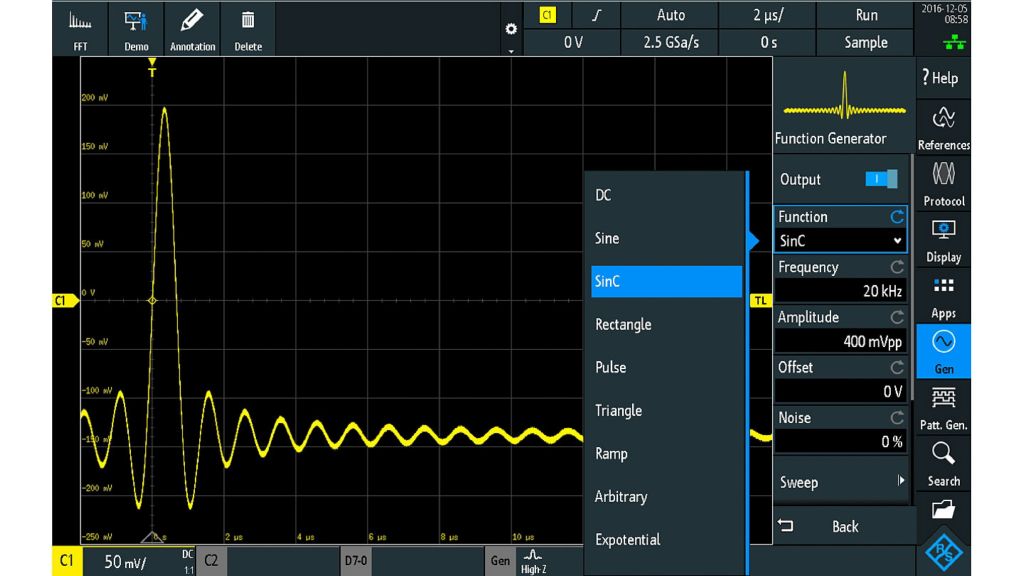

Прибор базируется на передовой платформе, обеспечивающей мгновенный отклик и плавную работу сенсорного интерфейса. Большой и яркий дисплей отображает все детали сигнала, а расширенные функции автоматических измерений и маскирующее тестирование ускоряют рутинные проверки. Наличие встроенных инструментов, таких как генератор сигналов и протокольный анализатор, делает устройство самодостаточным решением для большинства задач проектирования.
Технические характеристики R&S RTB24-100
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации (макс.) | 2,5 Гвыб/с |
| Разрядность АЦП | 10 бит |
| Глубина памяти | 20 млн точек |
| Время нарастания | 5 нс |
| Чувствительность по входу | от 1 мВ/дел до 5 В/дел |
| Размер дисплея | 10,1" WXGA (1280 x 800) сенсорный |
| Интерфейсы | USB, LAN |
| Вес | 2,5 кг |
Области применения R&S RTB24-100
- Разработка встраиваемых систем: Отладка и верификация цифровых схем на основе микроконтроллеров и микропроцессоров с использованием декодирования шинных протоколов (I2C, SPI, UART).
- Тестирование источников питания: Измерение переходных процессов, пульсаций и КПД с высокой точностью благодаря 10-битному АЦП и широкой полосе пропускания.
- Проектирование аналоговых схем: Анализ АЧХ и ФЧХ усилителей, фильтров и генераторов с использованием встроенного FFT-анализатора.
- Производственный тест-контроль: Автоматизация проверки собранных устройств с помощью функции маскирующего теста для быстрого PASS/FAIL анализа.
Ключевые особенности и преимущества R&S RTB24-100
- Увеличенная полоса пропускания 100 МГц: Обеспечивает точное отображение и измерение более высокочастотных сигналов, что расширяет область применения осциллографа.
- Глубокая память 20 Мточек на канал: Позволяет захватывать длинные последовательности данных без потери детализации, что критично для анализа пакетов данных и поиска редких событий.
- Расширенные возможности декодирования: Поддержка множества последовательных протоколов (I2C, SPI, UART, CAN, LIN) для быстрой отладки цифровых систем.
- Функция History Mode (режим истории): Запоминает все предыдущие запросы, позволяя "вернуться назад во времени" и проанализировать события, предшествовавшие срабатыванию триггера.

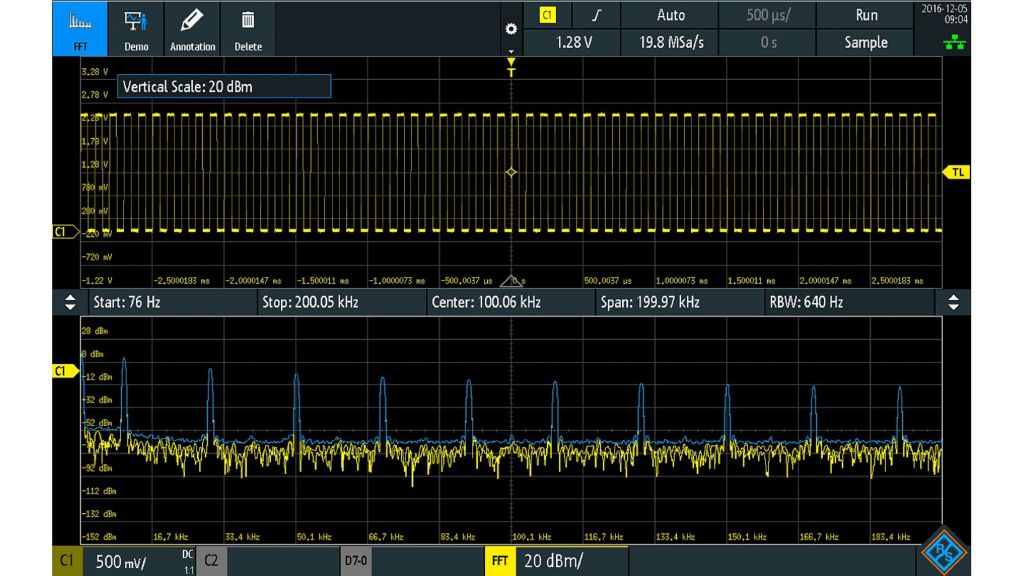

- Встроенный анализатор спектра (FFT): Позволяет проводить частотный анализ сигналов непосредственно в осциллографе, выявляя помехи, гармоники и шумы.

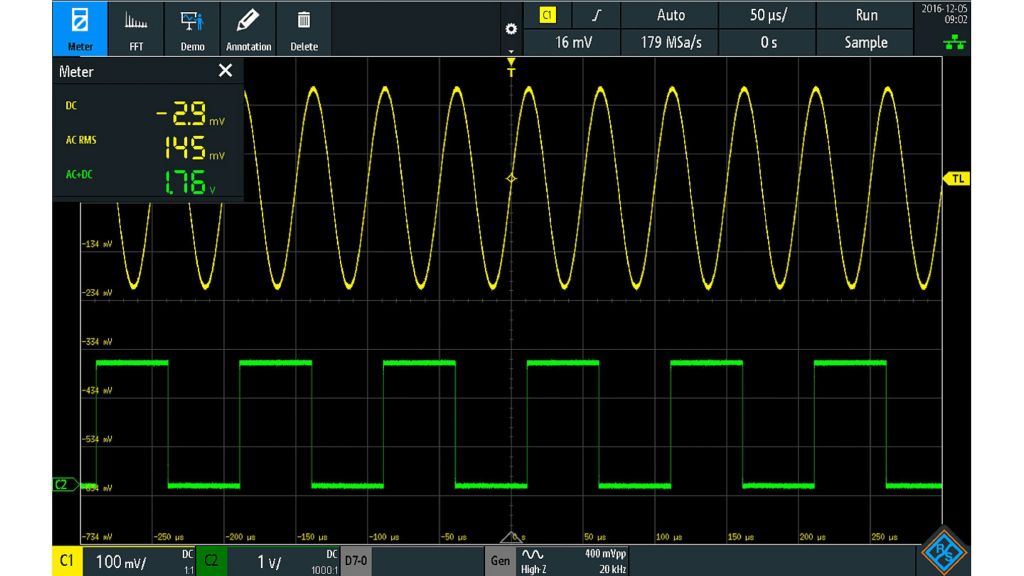

- Автоматические измерения и маскирующий тест: Автоматическое измерение параметров сигнала осуществляется в режиме реального времени. Тестирование по маске позволяет проверить соответствие сигнала заданным параметрам
- Гибкие возможности подключения: Интерфейсы USB и LAN обеспечивают простую интеграцию в лабораторную инфраструктуру и удобный обмен данными.
Дополнительные опции R&S RTB24-100
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®RTB2-B1 1801.8421.02 |
Опция смешанных сигналов для осциллографа R&S®RTB 2, 300 МГц Обеспечивает до 16 цифровых каналов. |
| Пробники | |
|
R&S®RT-ZP03S 1803.1001.02 |
Пассивный пробник, 300 МГц, 10:1 |
|
R&S®RT-ZP05S 1333.2401.02 |
Пассивный пробник, 500 МГц, 10:1 |
|
R&S®RT-ZP10 1409.7550.00 |
Пассивный пробник, 500 МГц, 10:1 |
|
R&S®RT-ZP1X 1333.1370.02 |
Пассивный пробник, 38 МГц, 1:1 |
|
R&S®RT-ZH03 1333.0873.02 |
Пассивный высоковольтный пробник 250 МГц |
|
R&S®RT-ZH10 1409.7720.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZH11 1409.7737.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZC02 1333.0850.02 |
Пробник тока для измерения переменного/постоянного тока, 20 кГц |
|
R&S®RT-ZC03 1333.0844.02 |
Пробник тока, 100 кГц |
|
R&S®RT-ZC10 1409.7750K02 |
Пробник тока, 10 МГц |
|
R&S®RT-ZC20 1409.7766K02 |
Пробник тока, 100 МГц |
|
R&S®RT-ZC30 1409.7772K02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZC31 1801.4932.02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZA13 1409.7789.02 |
Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30/31, +/-12 В пост. тока, +/-2,5 А |
| Пакеты приложений | |
|
R&S®RTB2-PK1 1801.8438.02 |
Пакет приложений (R&S®RTB-K1, -K2, -K3 и -K36) Пакет приложений для запуска и декодирования I²C/SPI (R&S®RTB-K1), UART/RS-232/RS-422/RS-485 (R&S®RTB-K2), CAN/LIN (R&S®RTB-K3) и анализа частотных характеристик (R&S®RTB-K36) |
| Принадлежности | |
|
R&S®RTB-Z1 1333.1728.02 |
Передняя крышка Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 |
|
R&S®RTB-Z4 1335.9290.02 |
Транспортный кейс с колесиками для R&S®RTB |
|
R&S®RTB-Z3 1333.1734.02 |
Мягкая сумка Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей |
|
R&S®ZZA-RTB2K 1333.1711.02 |
Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU |
|
R&S®RT-ZA19 1335.7875.02 |
Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz |
