Цифровой запоминающий осциллограф R&S RTB22-70. Полоса пропускания 70 МГц, 2 аналоговых канала, частота дискретизации 2,5 Гвыб/с. Прибор оснащен большим сенсорным экраном 10,1" и интуитивно понятным интерфейсом. Отличное решение для обучения и хобби.

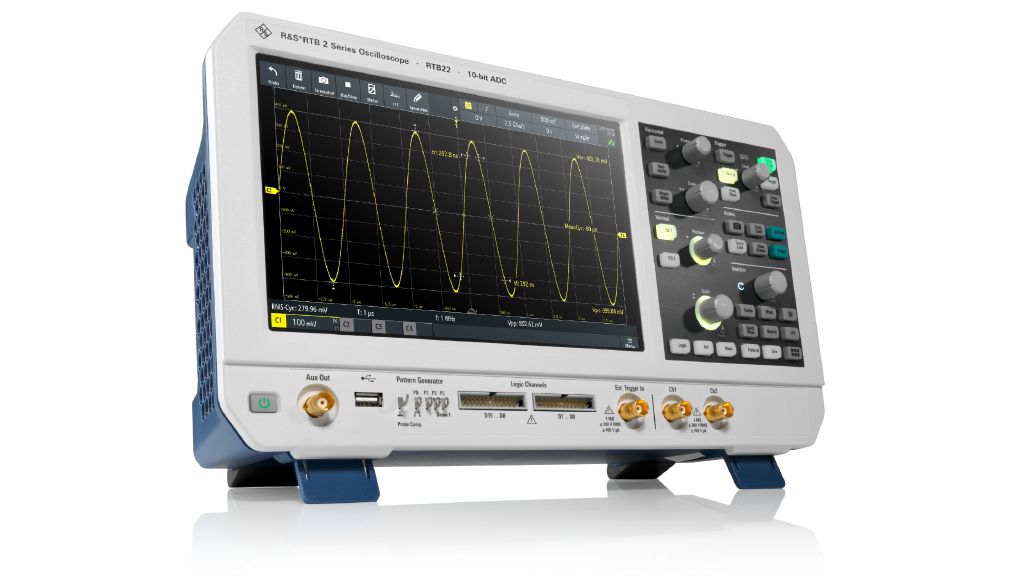

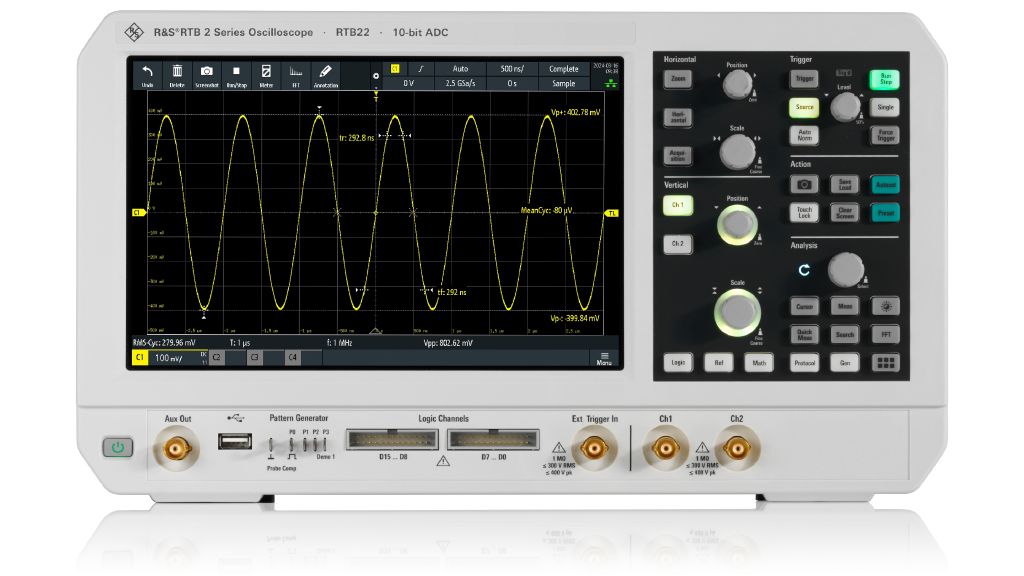

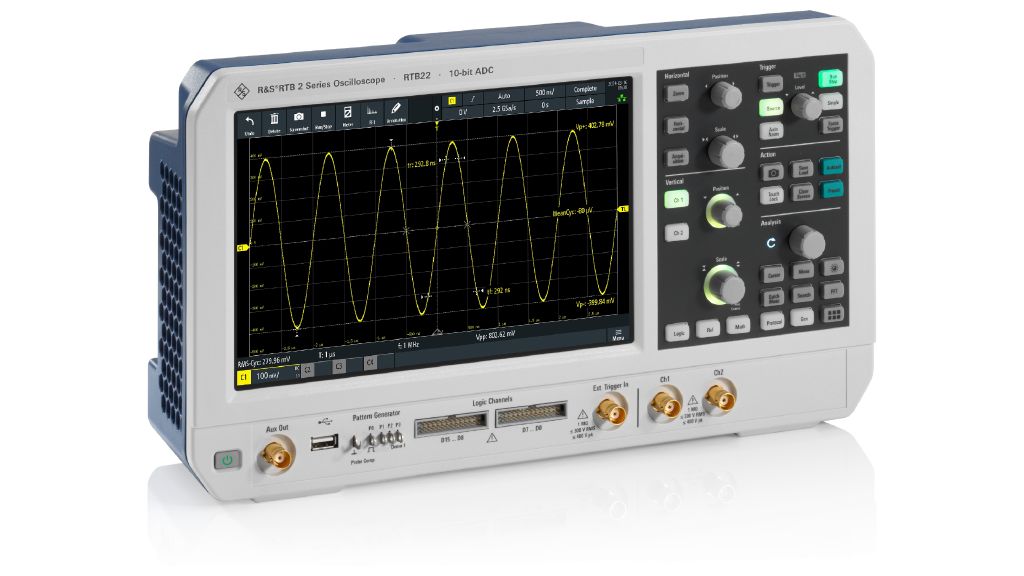

Цифровой запоминающий осциллограф R&S RTB22-70
Осциллограф R&S RTB22-70 представляет собой современное двухканальное устройство с полосой пропускания 70 МГц, разработанное для профессионального анализа электрических сигналов. Прибор сочетает в себе высокую точность измерений, широкие функциональные возможности и интуитивно понятный интерфейс, что делает его незаменимым инструментом для инженеров и исследователей. В основе работы осциллографа лежит принцип визуализации и анализа электрических сигналов в реальном времени. Устройство позволяет наблюдать форму сигнала, измерять его параметры и проводить детальный анализ с помощью встроенных инструментов измерения и математической обработки.
Осциллограф отличается компактными размерами и низким энергопотреблением, что делает его удобным для мобильного использования. Данная конфигурация сохраняет ключевые преимущества серии, такие как сенсорный экран, 10-битный режим высокого разрешения и поддержка протокольного анализа.
Технические характеристики R&S RTB22-70
| Наименование характеристики | Значение |
|---|---|
| Полоса пропускания | 70 МГц |
| Количество аналоговых каналов | 2 |
| Частота дискретизации (макс.) | 2,5 Гвыб/с |
| Разрядность АЦП | 10 бит |
| Глубина памяти | 20 млн точек |
| Время нарастания | 5 нс |
| Чувствительность по входу | от 1 мВ/дел до 5 В/дел |
| Размер дисплея | 10,1" WXGA (1280 x 800) сенсорный |
| Интерфейсы | USB, LAN |
| Вес | 2,5 кг |
Области применения R&S RTB22-70
- Разработка электроники: анализ и отладка схем, проверка работоспособности компонентов.
- Техническое обслуживание: диагностика неисправностей в электронных устройствах.
- Образовательные учреждения: демонстрация принципов работы электронных схем и устройств.
- Научные исследования: анализ сигналов в экспериментальных установках.
- Производственный контроль: проверка качества электронных компонентов и готовых изделий.
- Телекоммуникации: тестирование и настройка оборудования связи.
- Автомобильная промышленность: диагностика электронных систем транспортных средств.
Ключевые особенности и преимущества R&S RTB22-70
- Передовые технологии. 10-битный АЦП от Rohde & Schwarz обеспечивает в 4 раза выше разрешение, чем стандартные 8-битные модели. Благодаря этому осциллограммы становятся исключительно четкими, открывая мельчайшие детали сигнала, ранее недоступные для наблюдения.
- Эргономика и дисплей. Управление интуитивно понятно благодаря 10,1-дюймовому сенсорному экрану с поддержкой мультитач-жестов. Это позволяет с комфортом просматривать результаты измерений и легко управлять функциями прибора.
- Многофункциональность. Устройство объединяет 10 измерительных инструментов в одном корпусе, включая осциллограф, анализатор спектра, генератор сигналов, логический анализатор и другие, что заменяет целую лабораторную установку.
- Глубокий анализ. Встроенные аналитические функции охватывают все необходимое: от автоматических измерений и математических операций до БПФ-анализа и тестирования на соответствие маскам.
- Гибкость и память. Встроенный генератор сигналов произвольной формы (до 25 МГц) генерирует сигналы любой сложности. Большой объем памяти гарантирует запись даже самых продолжительных данных.
- Многоязычность. Прибор поддерживает 13 языков интерфейса, имеет компактные габариты и малый вес, что делает его идеальным решением для международных команд и мобильных лабораторий.
Дополнительные опции R&S RTB22-70
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®RTB2-B1 1801.8421.02 |
Опция смешанных сигналов для осциллографа R&S®RTB 2, 300 МГц Обеспечивает до 16 цифровых каналов. |
| Пробники | |
|
R&S®RT-ZP03S 1803.1001.02 |
Пассивный пробник, 300 МГц, 10:1 |
|
R&S®RT-ZP05S 1333.2401.02 |
Пассивный пробник, 500 МГц, 10:1 |
|
R&S®RT-ZP10 1409.7550.00 |
Пассивный пробник, 500 МГц, 10:1 |
|
R&S®RT-ZP1X 1333.1370.02 |
Пассивный пробник, 38 МГц, 1:1 |
|
R&S®RT-ZH03 1333.0873.02 |
Пассивный высоковольтный пробник 250 МГц |
|
R&S®RT-ZH10 1409.7720.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZH11 1409.7737.02 |
Пассивный высоковольтный пробник 400 МГц |
|
R&S®RT-ZC02 1333.0850.02 |
Пробник тока для измерения переменного/постоянного тока, 20 кГц |
|
R&S®RT-ZC03 1333.0844.02 |
Пробник тока, 100 кГц |
|
R&S®RT-ZC10 1409.7750K02 |
Пробник тока, 10 МГц |
|
R&S®RT-ZC20 1409.7766K02 |
Пробник тока, 100 МГц |
|
R&S®RT-ZC30 1409.7772K02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZC31 1801.4932.02 |
Пробник тока, 120 МГц |
|
R&S®RT-ZA13 1409.7789.02 |
Источник питания для пробников Источник питания для пробников R&S®RT-ZC10/20/30/31, +/-12 В пост. тока, +/-2,5 А |
| Пакеты приложений | |
|
R&S®RTB2-PK1 1801.8438.02 |
Пакет приложений (R&S®RTB-K1, -K2, -K3 и -K36) Пакет приложений для запуска и декодирования I²C/SPI (R&S®RTB-K1), UART/RS-232/RS-422/RS-485 (R&S®RTB-K2), CAN/LIN (R&S®RTB-K3) и анализа частотных характеристик (R&S®RTB-K36) |
| Принадлежности | |
|
R&S®RTB-Z1 1333.1728.02 |
Передняя крышка Защищает лицевую панель осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 |
|
R&S®RTB-Z4 1335.9290.02 |
Транспортный кейс с колесиками для R&S®RTB |
|
R&S®RTB-Z3 1333.1734.02 |
Мягкая сумка Предназначена для хранения осциллографа R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 и принадлежностей |
|
R&S®ZZA-RTB2K 1333.1711.02 |
Держатель для монтажа в 19-дюймовую стойку для R&S®RTB2000, R&S®RTM3000 или R&S®RTA4000 высотой 5HU |
|
R&S®RT-ZA19 1335.7875.02 |
Кейс для принадлежностей (пробники и небольшие детали) для всех осциллографов Rohde&Schwarz |
