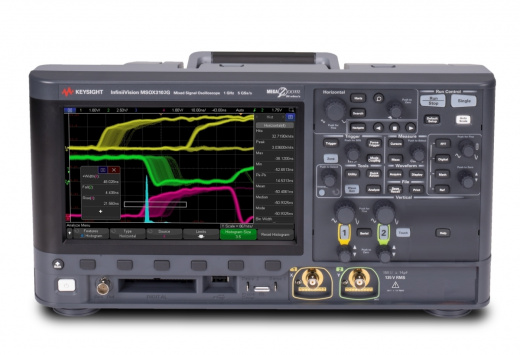

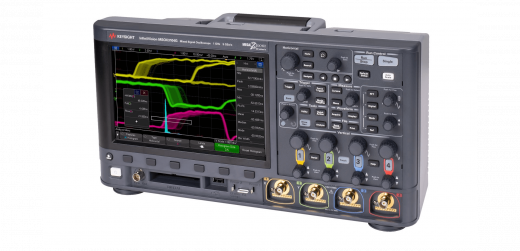

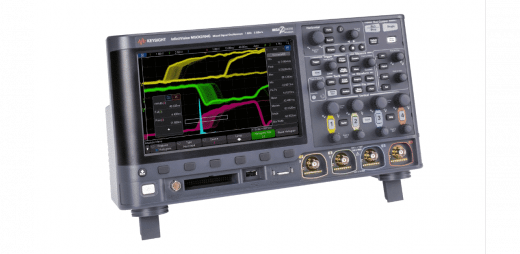

Keysight MSOX3102G Осциллограф смешанных сигналов: 1 ГГц, 2 аналоговых плюс 16 цифровых каналов

Keysight MSOX3102G является надежным и эффективным инструментом для решения широкого круга задач в области электроники.

Keysight MSOX3102G – это высокопроизводительный осциллограф смешанных сигналов, который сочетает в себе широкую полосу пропускания в 1 гигагерц и гибкость анализа как аналоговых, так и цифровых волн. Оснащенный двумя аналоговыми и шестнадцатью цифровыми каналами, MSOX3102G предоставляет инженерам и разработчикам мощный инструмент для отладки и тестирования сложных электронных систем.

Преимущества товара MSOX3102G:

• Cпособность одновременно анализировать временные характеристики аналоговых и логических сигналов. Это значительно упрощает диагностику проблем, связанных с взаимодействием цифровых и аналоговых компонентов в схеме.
• Большая полоса пропускания в 1 гигагерц обеспечивает точность измерений высокочастотных сигналов, что критически важно при работе с современными электронными устройствами.
• Интуитивно понятный пользовательский интерфейс и широкий набор функций анализа, включая математические операции, курсорные измерения и автоматические измерения параметров, делают работу с MSOX3102G эффективной и удобной.
• Возможности запуска по различным условиям позволяют быстро изолировать интересующие события в сигнале.
• Встроенный генератор сигналов произвольной формы и функций (WaveGen) с частотой до 20 мегагерц расширяет возможности прибора, позволяя генерировать тестовые сигналы для стимуляции разрабатываемых устройств.
• Интеграция с программным обеспечением Keysight BenchVue обеспечивает удобное управление прибором с персонального компьютера, автоматизацию измерений и документирование результатов.

Комплектация MSOX3102G:

• Встроенный программный пакет (D3000GENB)
• Программное обеспечение для осциллографа PathWave BenchVue (BV004B)
• Гистограммы формы волны и измерений
• Интеграция приборов: осциллограф MSOX3102G (с модулем подключения LAN / VGA), анализатор протоколов, анализатор частотной характеристики (диаграммы Боде), генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, 8-разрядный счетчик и сумматор, а также осциллограф смешанных сигналов для 16 цифровых каналов
• Пассивный зонд N2843A: 500 МГц, затухание 10:1 (1 на канал)
• N2756A 16-канальный цифровой кабель MSO
• Гарантия производителя 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
• Техническая поддержка KeysightCare
• Сертификат калибровки, межкалибровочный интервал 3 года
• Безопасное стирание
• Поддержка множества языков: английский, китайский (упрощенный), китайский (традиционный), чешский, французский, немецкий, итальянский, японский, корейский, португальский, русский, испанский, польский, тайский, турецкий
• Компакт-диск с документацией, содержащий локализованное руководство пользователя, руководство по обслуживанию и руководство программиста
• Локализованный шнур питания и накладка

Применение MSOX3102G:

• Разработка и отладка встроенных систем: Анализ взаимодействия микроконтроллеров, памяти и периферийных устройств.
• Тестирование и верификация электронных схем: Исследование характеристик аналоговых и цифровых цепей.
• Образование и научные исследования: Использование в лабораторных работах и экспериментах для изучения волн и систем.
• Ремонт и обслуживание электронной аппаратуры: Диагностика неисправностей и проверка работоспособности устройств.
• Тестирование интерфейсов передачи данных.

Технические характеристики MSOX3102G:

• 1 ГГц
• 2 аналоговых плюс 16 цифровых каналов
• Легко просматривайте и анализируйте данные с помощью большого 8,5-дюймового емкостного сенсорного экрана.
• Изолируйте волны за считанные секунды с помощью эксклюзивного сенсорного срабатывания Zone
• Более подробная информация о сигнале благодаря частоте обновления 1 000 000 точек/с
• Записывайте больше данных с памятью объемом до 4 Мбит/с
• Расширьте свои возможности измерения с помощью полной модернизации: добавьте полосу пропускания и современное прикладное программное обеспечение в любое время
