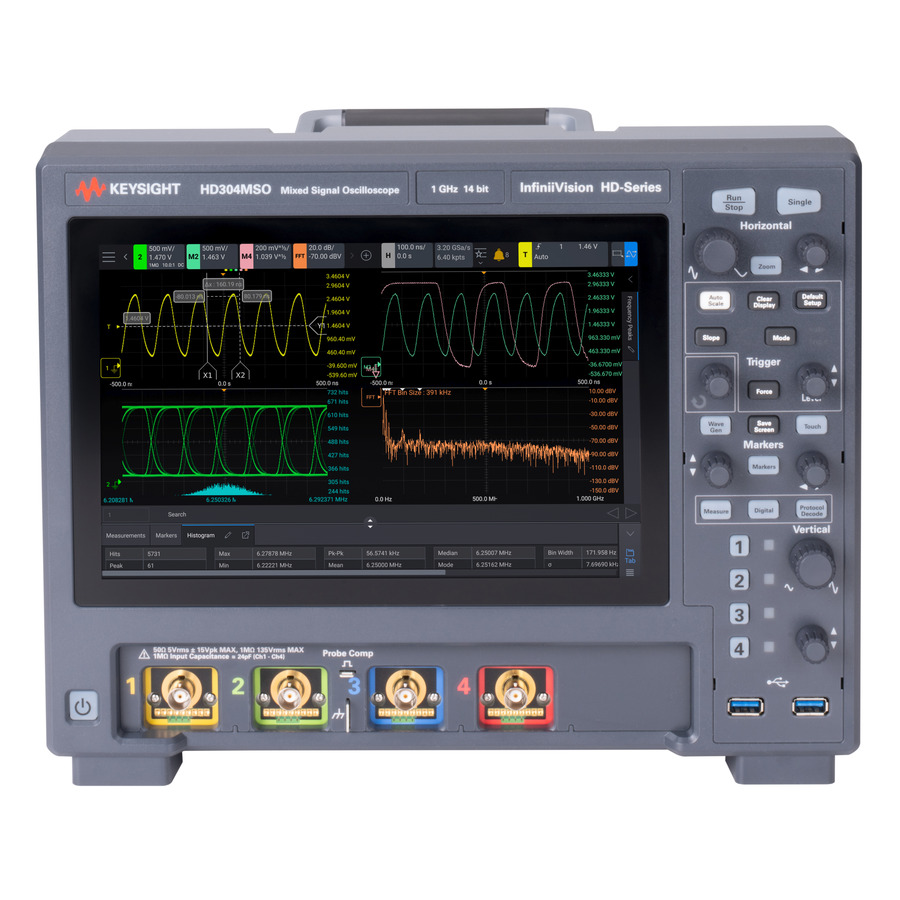

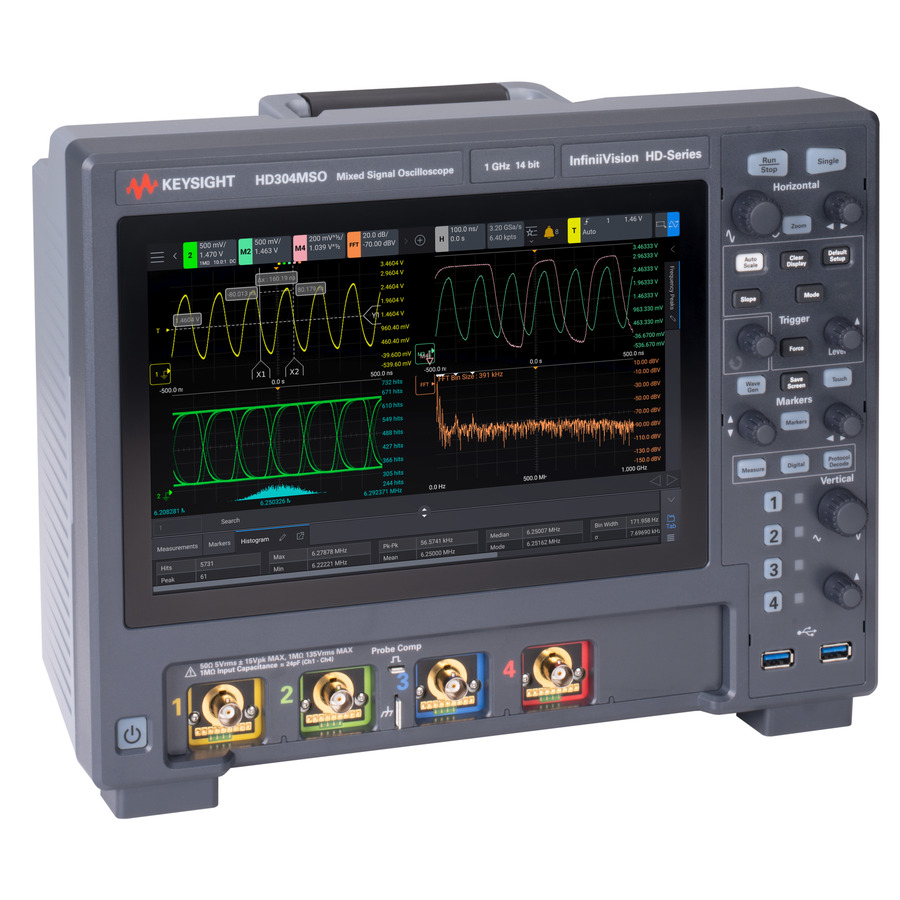

Keysight HD304MSO Осциллограф InfiniiVision: 4 аналоговых канала

Осциллограф Keysight HD304MSO InfiniiVision: высокоточный инструмент для профессионалов

Осциллограф Keysight HD304MSO InfiniiVision — это передовое решение для инженеров и специалистов, требующих высокой точности и надежности в измерениях. HD304MSO, оснащенный оригинальными оригинальными блоками, предлагает уникальные характеристики, делающие его незаменимым, можно использовать в лабораториях и на производстве.

Преимущества HD304MSO:

• Высокая разрешающая способность и точность: Осциллограф Keysight HD304MSO InfiniiVision оснащен 14-битным принципиально-цифровым преобразователем (АЦП), что обеспечивает в четыре раза большее разрешение по вертикали по сравнению с 12-битными моделями. Это позволяет более точно воспроизводить сигналы и выявлять мельчайшие детали, что критично для сложных измерений.
• Низкий уровень шума позволяет измерять малозаметные волны с высокой точностью, минимизируя помехи.
• Высокая скорость обновления волновой формы: Скорость обновления волновой формы 1,3 млн точек/сек гарантирует, что вы не пропустите ни одного важного события. Это особенно важно для отладки и анализа быстро меняющихся сигналов.
• Глубокая память: HD304MSO обладает памятью 100 Мбит, что позволяет захватывать и анализировать длительные временные интервалы без потерь данных. Это делает его исправлением для задач, требующих детального анализа в течение длительного времени.
• Интуитивно понятный интерфейс: 10,1-дюймовый сенсорный экран обеспечивает удобное использование и позволяет быстро настраивать параметры измерений. Интерфейс разработан с учетом требований пользователей, что делает работу с осциллографом максимально комфортной.
• Расширенные возможности тестирования: Keysight HD304MSO InfiniiVision поддерживают расширенные функции анализа, такие как быстрое преобразование Фурье (БПФ), гистограммы, боде-анализ и зонное триггерирование. Эти функции позволяют проводить комплексное исследование сигналов и быстро выявлять ошибки.
• Интеграция дополнительных инструментов: Помимо осциллографа, устройство может выполнять функции 7-в-1, включая генератор произвольных сигналов, анализатор протоколов, вольтметр и счетчик. Это экономит рабочее пространство и средства, так как одно устройство заменяет несколько.

Комплектация HD304MSO

• Осциллографы серии Keysight InfiniiVision HD3 с четырьмя аналоговыми каналами
• Четыре комплекта пассивных зондов 500 МГц
• Охотник за неисправностями
• анализ частотной характеристики
• срабатывание зоны
• сегментированная память
• Лицензия MSO (совместима с кабелями MSO серий 3000A/T/G и 4000A/G X)
• тестирование маски
• Гистограммы формы сигнала и измерения, а также быстрое преобразование Фурье
• Техническая поддержка KeysightCare
• трехлетняя заводская гарантия
• локализованный шнур питания, интерфейс и накладка на переднюю панель

Применение HD304MSO

Keysight HD304MSO InfiniiVision идеально подходит для решения широкого круга задач:

• Отладка цифровых схем: Высокая точность и низкий уровень шума делают его незаменимым для отладки простых цифровых устройств.
• Исследование силовых цепей: Возможность точного уменьшения сигналов в условиях больших постоянных напряжений.
• Исследования и разработки: Идеально подходят для научных исследований, требующих измерений с высокой точностью.
• Образовательные преобразования: Отличный инструмент для обучения студентов основам работы с осциллографами.

Технически характеристики HD304MSO:

• Полоса пропускания от 200 МГц до 1 ГГц и четыре аналоговых канала.
• Увеличьте вертикальное разрешение в четыре раза с помощью 14-битного аналого-цифрового преобразователя (АЦП) по сравнению с 12-битным АЦП.
• Легко просматривайте и исследуйте данные с помощью емкостного сенсорного экрана размером 10,1 дюйма.
• Уровень шума 50 мкВ RMS
• Изолируйте сигналы за считанные секунды благодаря срабатыванию исключительной зоны.
• Рассматривайте больше деталей сигнала благодаря бескомпромиссной частоте обновления 1,3 млн сигналов в секунду.
• Воспользуйтесь преимуществами совершенно новой специализированной технологии, оптимизированной для измерений с помощью осциллографа.
• Записывайте больше данных с памятью объемом до 100 Мбит/с.
• Испытайте совершенно новый пользовательский интерфейс с расширенными возможностями, включая разделение сеток и опции ограничения полосы пропускания.
• Расширьте свои возможности измерения с помощью полной модернизации: в любое время добавьте полосу пропускания, обновления системы и расширенное прикладное программное обеспечение.

Опции HD302MSO

Наименование опции	Описание
HD3COVER	Передняя крышка для InfiniiVision 300 HD-Series
HD3MSO	MSO Logic Cable Probe, 16-канальный
HD3RACK	Комплект для монтажа в стойку для InfiniiVision 300 HD-Series
HD3CASE	Мягкий чехол для переноски InfiniiVision 300 HD-Series
N2756A	Кабель - 16-канальный комплект логических кабелей MSO
89601201C	Расширенный векторный анализ сигналов без ограничений по частоте и полосе пропускания, до 64 каналов
89601DVBC	Опция анализа спутниковой связи DVB
89601PSMC	Измерение мощности Suite
89601BHNC	Анализ модуляции TDD LTE/LTE-A
89601BHTC	Анализ модуляции IoT
89601BHGC	Анализ модуляции LTE/LTE-A FDD
89601BHNC	Анализ модуляции 5G NR/5G-Расширенный анализ модуляции
89601BHXC	Анализ модуляции WLAN с высокой пропускной способностью
89601AYAC	Анализ цифровой демодуляции
89601EVMC	Улучшение EVM 89601EVMC с помощью кросс-коррелированных EVM и IQ-NC
89601BHFC	Анализ пользовательской модуляции OFDM
89601BHQC	Анализ пульса
89601202C	Стандартный векторный анализ сигнала с центральной частотой до 55 ГГц, полосой пропускания 2,16 ГГц и поддержкой 4 каналов
89601203C	Векторный анализ сигналов Essentials с центральной частотой до 8 ГГц, полосой пропускания 160 МГц и поддержкой одного канала
89601B7RC	Анализ модуляции беспроводной связи
