Осциллограф Keysight MSOX3104A с полосой пропускания 1 ГГц, 4 аналоговыми и 16 цифровыми каналами обеспечивает глубину памяти до 4 М выборок и скорость обновления сигналов до 1 000 000 осциллограмм/с. Он предлагает высокую точность и широкие возможности для анализа смешанных сигналов.
Keysight MSOX3104A: Расширенные возможности анализа для комплексных систем
Keysight MSOX3104A – осциллограф, который выводит исследования электронных систем на новый уровень. Сочетая в себе четыре аналоговых канала с полосой пропускания 1 гигагерц и 16 цифровых каналов, этот мощный инструмент от Keysight Technologies предоставляет инженерам и разработчикам беспрецедентную глубину понимания сложных взаимодействий между аналоговыми и цифровыми компонентами. Keysight, как мировой лидер в области контрольно-измерительного оборудования, создал осциллограф серии InfiniiVision X, который устанавливает новые стандарты производительности, функциональности и удобства использования.
Преимущества Keysight MSOX3104A:
- Одновременное отображение и исследование аналоговых и цифровых волн позволяет выявлять сложные взаимосвязи и зависимости в современных электронных устройствах, что значительно упрощает отладку и верификацию.
- Высокая производительность: Полоса пропускания 1 гигагерц на всех четырех аналоговых каналах обеспечивает точное исследование высокочастотных волн. Частота дискретизации до 5 гигавыборок в секунду гарантирует высокую временную разрешающую способность и захват быстропротекающих процессов.
- Расширенные режимы запуска по аналоговым и цифровым каналам, а также по последовательным протоколам позволяют изолировать и исследовать интересующие события в сложных сигналах.
- Встроенная поддержка множества последовательных протоколов, таких как I2C (Inter-Integrated Circuit), SPI (Serial Peripheral Interface), UART (Universal Asynchronous Receiver-Transmitter), CAN (Controller Area Network), LIN (Local Interconnect Network) и других, обеспечивает быстрое декодирование и анализ обмена данными без необходимости использования дополнительных инструментов
- Большой цветной емкостный сенсорный дисплей и настраиваемая панель управления обеспечивают удобство работы и быстрый доступ ко всем основным функциям осциллографа.
- Расширенные возможности исследования: Встроенные функции автоматических измерений, математических операций над сигналами, быстрого преобразования Фурье (БПФ) и анализа спектра позволяют проводить глубокий анализ полученных данных непосредственно на осциллографе.
- Масштабируемость и расширяемость: Возможность добавления различных опций, таких как генератор произвольных сигналов, вольтметр, анализатор частотных характеристик и другие, позволяет адаптировать осциллограф под конкретные измерительные задачи.
- Простота интеграции и автоматизации: Поддержка стандартных интерфейсов программирования (LXI, USB (Universal Serial Bus), GPIB (General Purpose Interface Bus) опционально) и широкий спектр программных инструментов Keysight упрощают интеграцию осциллографа в автоматизированные тестовые системы.
Комплектация MSOX3104A:
- Гарантия 3 года (90 дней для несерийных принадлежностей, таких как пассивные датчики)
- Сертификат калибровки, межкалибровочный интервал 2 года
- Безопасное стирание

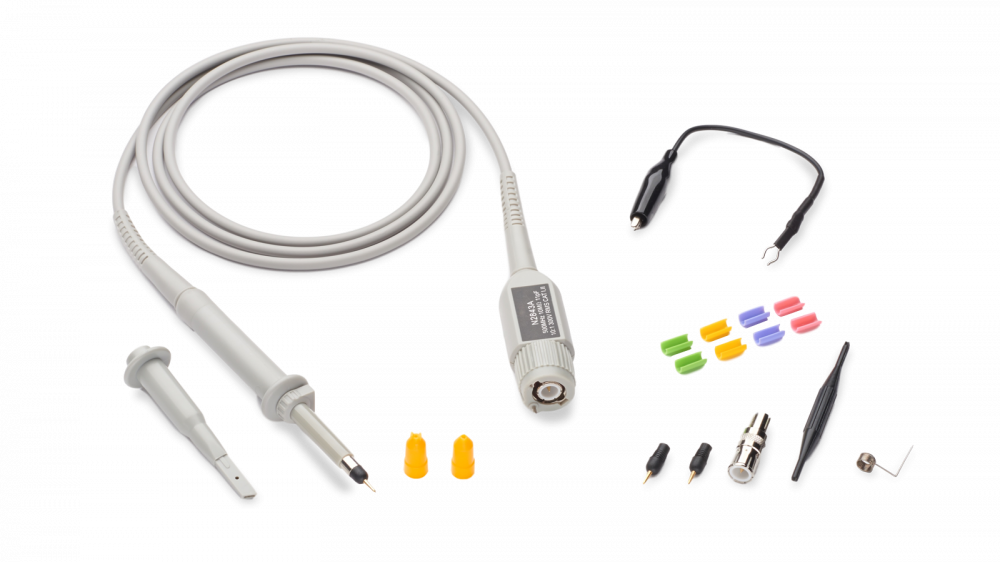

- Один пассивный зонд N2890A 500 МГц, затухание 10:1, 1 на канал
- Один 16-канальный цифровой кабель MSO N2756-60001
- Интерфейс и встроенная справка поддерживают следующие языки: английский, японский, упрощенный китайский, традиционный китайский, корейский, немецкий, французский, испанский, русский, португальский, итальянский, тайский и польский.
- Локализованный шнур питания
Применение MSOX3104A:
- Отладка и верификация встроенных систем.
- Разработка и тестирование цифровых схем.
- Разработка и тестирование источников питания.
- Исследование смешанных сигналов в телекоммуникациях.
- Диагностика и анализ сложных электронных систем автомобилей, включая шины данных и управляющие сигналы.
- Использование в лабораториях для изучения принципов работы электронных схем и проведения сложных экспериментов.
Технические характеристики
- 1 ГГц
- Удобный просмотр данных на 8,5-дюймовом WVGA-дисплее
- Глубина памяти 2 млн точек
- Смотрите больше подробностей с частотой обновления 1 000 000 точек/с
- Расширьте свои измерительные возможности благодаря полной возможности модернизации: добавьте память, генератор сигналов произвольной формы 20 МГц, 3-разрядный вольтметр, последовательный запуск и анализ, сегментированную память и тестирование по маске в любое время.
Опции MSOX3104A
Наименование опции | Описание |
---|---|
MSOX3000-040 | Лицензия на обновление памяти 4Mpts - установлена |
MSOX3000-A6J | Калибровка ANSI Z540-1-1994 |
MSOX3000-AMG | Калибровка + Неопределенности + Защитные полосы (аккредитовано) |
Госреестр СИ
? Регистрационный номер из Госреестра СИ, подсистемы "АРШИН". Доступны методики поверки, описания типа и другие полезные материалы. |
55420-13 |
Аналоговые каналы
? Количество независимых каналов (входов/выходов) прибора для одновременной работы с несколькими сигналами. Например, осциллограф с 4 каналами позволяет анализировать 4 сигнала сразу, а многоканальный генератор — формировать несколько синхронизированных сиг |
4 |
Частота дискретизации, ГВыб/с
? Число дискретных значений, которые цифровой осциллограф может захватить в секунду. Частота дискретизации задает горизонтальное разрешение принятого сигнала. |
5 |
Полоса пропускания, МГц
|
1000 |
Разрядность (АЦП), бит
|
8 |
Дисплей
|
8,5-дюймовый WVGA-дисплей |
Объем памяти
|
4 Мб |
Сопротивление входа
|
1 МОм |
Глубина памяти
|
2 млн. точек/с |
Интерфейс
? Возможность взаимодействия с прибором по интерфейсам. Чаще всего используются: USB, LAN, GPIB, RS-232. |
USB, LAN, GPIB |
Размер (ВхШхГ), см
|
38,1х20,5х14,2 |
Вес, кг
|
3,85 |
