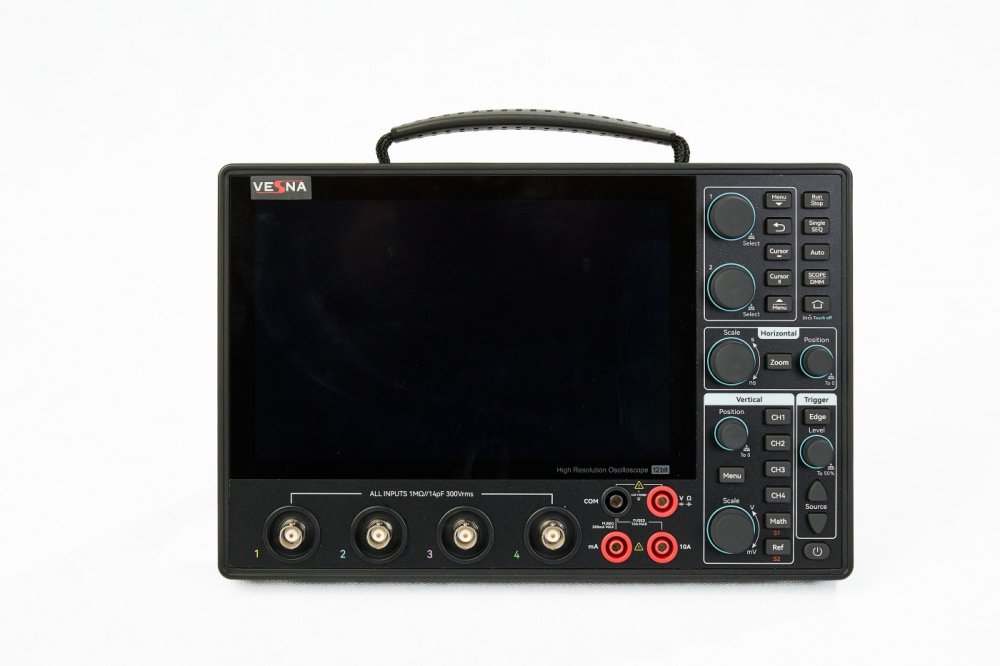

Vesna OVS1-402M — портативный осциллограф (4 канала, 100 МГц) со встроенным DMM. Дискретизация 0,25 Гвыб/с (один канал), память 110 Мотсчетов. Прибор для автономной диагностики высокоскоростных систем с высоким временным разрешением.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OVS1-402M: Осциллограф портативный с мультиметром для высокоточного полевого анализа.
Vesna OVS1-402M — это портативный осциллограф (ПО) серии VESNA OVS, совмещающий осциллограф с встроенным DMM (цифровым мультиметром). Прибор OVS1-402M имеет 4 аналоговых канала с полосой пропускания 100 Мегагерц (МГц) и частотой дискретизации до 1 Гвыб/с при объединении каналов. Глубина памяти OVS1-402M составляет 110 Мотсчетов при объединении каналов. Vesna OVS1-402M предназначен для точного захвата и анализа электрических сигналов, а также измерения базовых электрических величин с помощью DMM (напряжение, ток, сопротивление, емкость). Встроенная аккумуляторная батарея обеспечивает автономную работу OVS1-402M.
Преимущества Vesna OVS1-402M
Ключевые технические характеристики и функциональные особенности Vesna OVS1-402M для экспертного анализа сигналов:
- Высокая частота дискретизации: До 0,25 Гвыб/с на один канал, что обеспечивает точное восстановление формы быстрых переходных сигналов в полосе 100 Мегагерц (МГц).
- Большая глубина памяти: Память OVS1-402M составляет 110 Мотсчетов. Это критически важно для захвата и последующего анализа редких событий и длительных последовательностей данных.
- Интеграция DMM: Встроенный DMM (цифровой мультиметр) позволяет проводить базовые электрические измерения (напряжение, ток, сопротивление) параллельно с осциллографированием.
- Портативность и автономность: Vesna OVS1-402M оснащен встроенной аккумуляторной батареей и компактным корпусом для работы в полевых условиях.
- Расширенные режимы запуска: Поддержка всех стандартных и расширенных режимов запуска (Edge, Pulse, Video, Logic и др.) для надежной синхронизации со сложными сигналами.
- Интерфейсы: OVS1-402M оснащен интерфейсами USB (Универсальная последовательная шина) и ЛВС (Локальная вычислительная сеть) для дистанционного управления и передачи данных.
Область применения Vesna OVS1-402M
Портативный осциллограф Vesna OVS1-402M предназначен для использования в следующих ключевых областях:
- Обслуживание и наладка высокоскоростных систем: Диагностика, ремонт и настройка оборудования, где необходим высокий уровень детализации сигнала и мобильность.
- Разработка и верификация: Анализ временных и частотных характеристик сигналов при проектировании высокоскоростных цифровых устройств и РЧ-схем с помощью высокой дискретизации OVS1-402M.
- Тестирование систем связи: Анализ параметров сигналов, включая джиттер и целостность сигнала в высокоскоростных каналах передачи данных.
- Комплексная полевая диагностика: Использование функций осциллографа и встроенного DMM для всестороннего анализа неисправностей.
Комплектация Vesna OVS1-402M
Стандартный комплект поставки осциллографа OVS1-402M обеспечивает его немедленную готовность к профессиональной работе:
- Основной измерительный блок Vesna OVS1-402M (осциллограф и DMM).
- Два пассивных высокочастотных пробника (по количеству каналов).
- Набор измерительных щупов для использования функции DMM.
- Сетевой адаптер питания.
- Руководство по эксплуатации и программное обеспечение.
- Кабели для связи с внешними устройствами (USB, ЛВС).
Технические характеристики Vesna OVS1-402M
| Наименование характеристики | Описание |
|---|---|
| Исполнение | портативный |
| Применение | общее |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 0,25 Гвыб/с при объединении каналов: 1 Гвыб/с |
| Глубина памяти |
на каждый канал: 27,5 Мотсчетов при объединении каналов: 110 Мотсчетов |
| Скорость захвата | 50,000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485, CAN/CAN FD, MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | 8" 1280×800 |
| Масса | 1,7 кг |
Опции Vesna OVS1-402M
