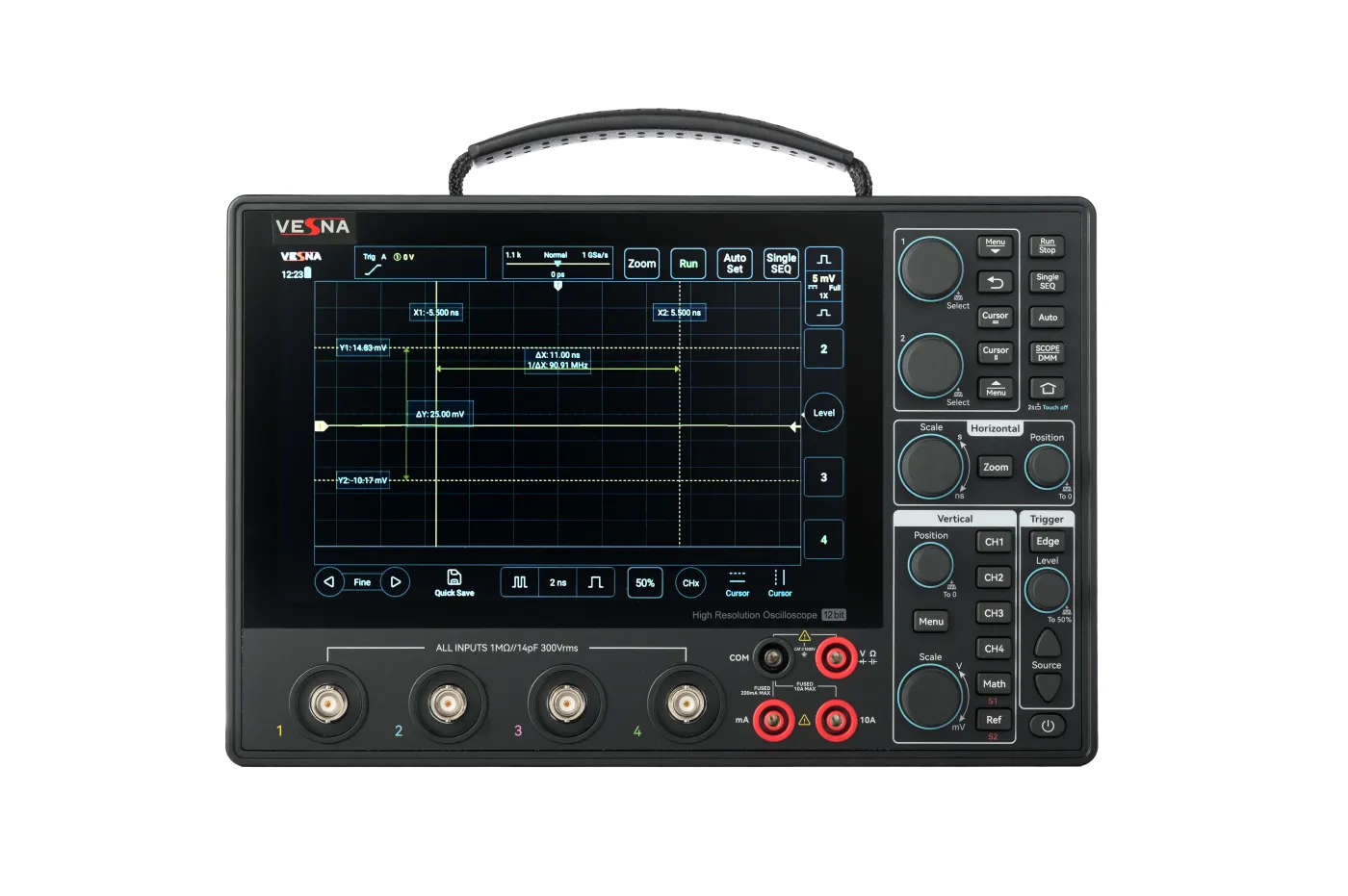

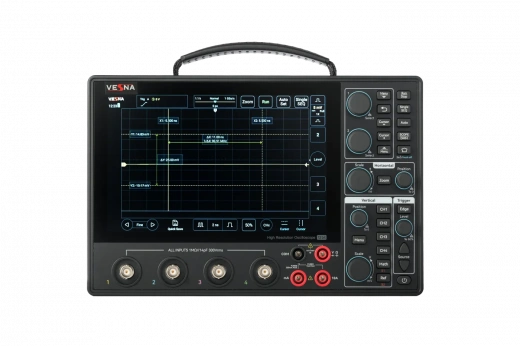

Vesna OVS1-402 — 4-канальный осциллограф портативный с полосой 200 МГц и АЦП 12 Бит. МЧД 1 ГВыб/с и 110 млн. отсчетов памяти. Инструмент для выездной диагностики с высоким вертикальным разрешением.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OVS1-402: Портативный осциллограф 200 МГц. Точность 12 Бит АЦП для полевых задач.
OVS1-402 — это профессиональный 4-канальный цифровой запоминающий осциллограф (DSO), представляющий серию осциллографов портативных Vesna OVS1. Модель Vesna OVS1-402 разработана для инженеров, которым требуется бескомпромиссная точность вертикального разрешения и широкая полоса пропускания в условиях ограниченной мобильности. Осциллограф портативный OVS1-402 сочетает высокую функциональность стационарного лабораторного прибора с исключительной компактностью (толщина корпуса всего 3,1 сантиметра), что делает OVS1-402 идеальным решением для выездной диагностики, пусконаладочных работ и сервисного обслуживания. Прибор Vesna OVS1-402 обеспечивает достоверный захват сигнала с высоким качеством, характерным для оборудования экспертного класса.
Преимущества осциллографа Vesna OVS1-402
Ключевые технические характеристики Vesna OVS1-402 обеспечивают его лидерство в сегменте портативных средств измерений:
- Полоса пропускания 200 МГц (Мегагерц). Расширенная полоса пропускания OVS1-402 позволяет проводить точный анализ высокоскоростных цифровых и аналоговых сигналов, что существенно превосходит возможности стандартных портативных осциллографов.
- Вертикальное разрешение 12 Бит (Аналого-цифровой преобразователь, АЦП). Главное функциональное преимущество Vesna OVS1-402. Повышенная разрядность АЦП (в четыре раза выше, чем у 8-битных аналогов) гарантирует исключительную точность измерения амплитудных характеристик, позволяя выделять малые сигналы на фоне шума и проводить прецизионный анализ целостности питания (PI).
- Количество каналов: 4 аналоговых канала. Наличие четырех каналов позволяет прибору OVS1-402 проводить комплексный анализ, одновременно контролируя сигналы управления, питания и шины данных.
- Максимальная частота дискретизации 1 ГВыб/с (Гигавыборок в секунду). В режиме объединения каналов OVS1-402 обеспечивает высокую скорость выборки, достаточную для достоверного восстановления формы сигнала и предотвращения эффекта алиасинга.
- Глубокая память: Прибор Vesna OVS1-402 оснащен памятью до 110 миллионов отсчетов (Мотсчетов). Глубина памяти позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации, что незаменимо для поиска редких и спорадических ошибок в продолжительных циклах.
- Скорость захвата осциллограмм до 50 000 осциллограмм в секунду. Эта скорость увеличивает вероятность обнаружения кратковременных аномалий.
- Интерфейс: Осциллограф портативный OVS1-402 оснащен 8-дюймовым антибликовым сенсорным экраном с разрешением до 1280x800 пикселей.
Область применения Vesna OVS1-402
Осциллограф портативный Vesna OVS1-402 является ключевым инструментом в следующих профессиональных областях:
- Выездная диагностика и сервис: Быстрое и точное определение неисправностей в промышленном, медицинском или телекоммуникационном оборудовании непосредственно на объекте.
- Пусконаладочные работы: Контроль и верификация установленного оборудования, датчиков и систем управления.
- Разработка встраиваемых систем: Использование OVS1-402 для анализа низкоскоростных и среднескоростных шин данных (I²C, SPI, UART) в процессе отладки, требующей высокой мобильности.
- Образование: Применение прибора Vesna OVS1-402 в мобильных учебных лабораториях и на практических занятиях благодаря его компактности и высокой точности.
Комплектация Vesna OVS1-402
Стандартный комплект поставки осциллографа OVS1-402 включает все необходимое для начала работы в полевых и лабораторных условиях:
- Основной измерительный блок Vesna OVS1-402.
- Комплект высококачественных пассивных пробников (4 штуки, по количеству каналов).
- Сетевой адаптер питания.
- Кабель для связи с персональным компьютером (ПК) (USB, Универсальная последовательная шина) для передачи данных и удаленного управления.
- Программное обеспечение для ПК.
- Сертификат о заводской калибровке, подтверждающий соответствие Vesna OVS1-402 заявленным техническим характеристикам.
Технические характеристики Vesna OVS1-402
| Наименование характеристики | Описание |
|---|---|
| Исполнение | портативный |
| Применение | общее |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 0,25 Гвыб/с при объединении каналов: 1 Гвыб/с |
| Глубина памяти |
на каждый канал: 27,5 Мотсчетов при объединении каналов: 110 Мотсчетов |
| Скорость захвата | 50,000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485, CAN/CAN FD, MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | 8" 1280×800 |
| Масса | 1,7 кг |
Опции Vesna OVS1-402
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

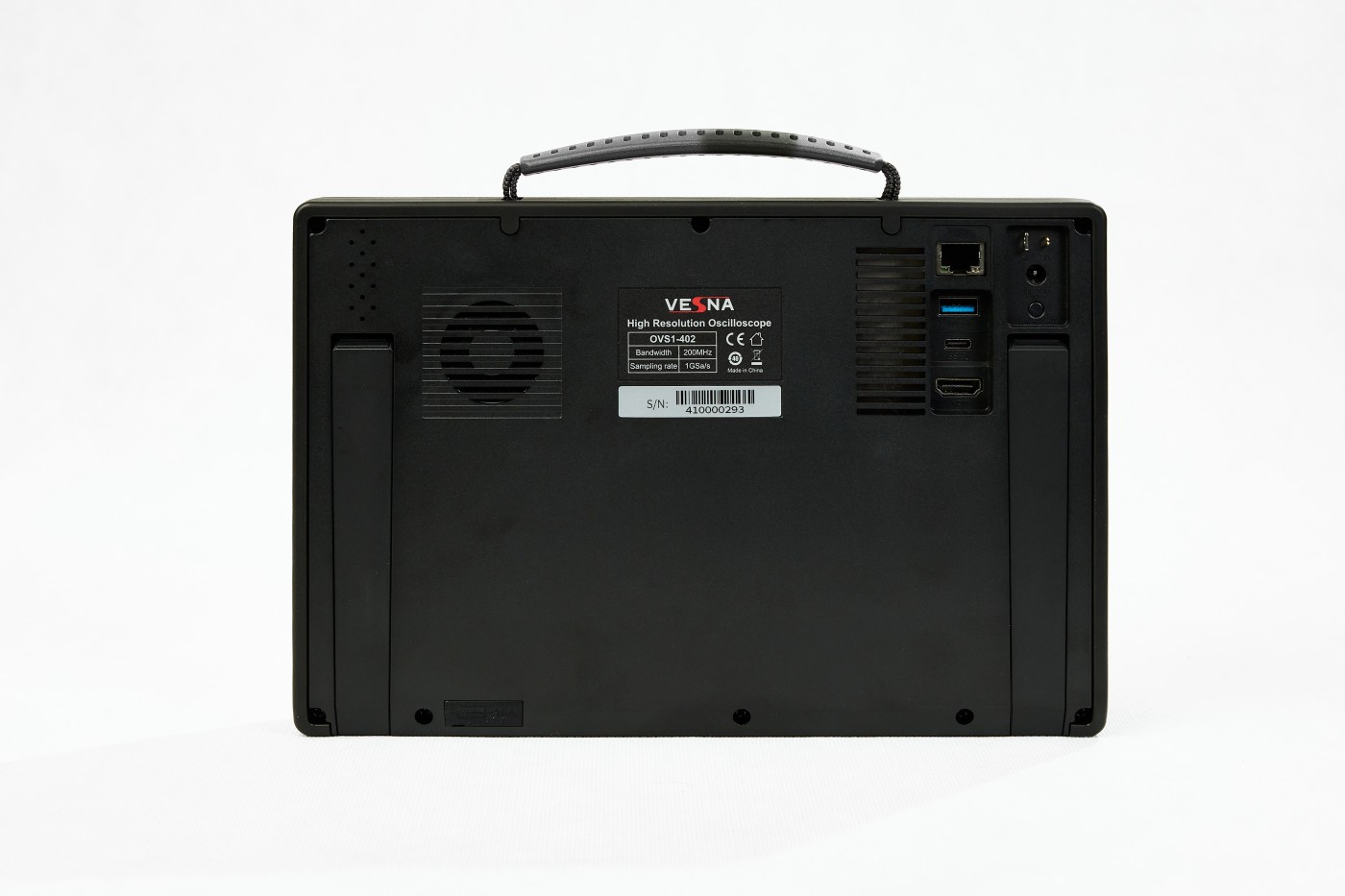

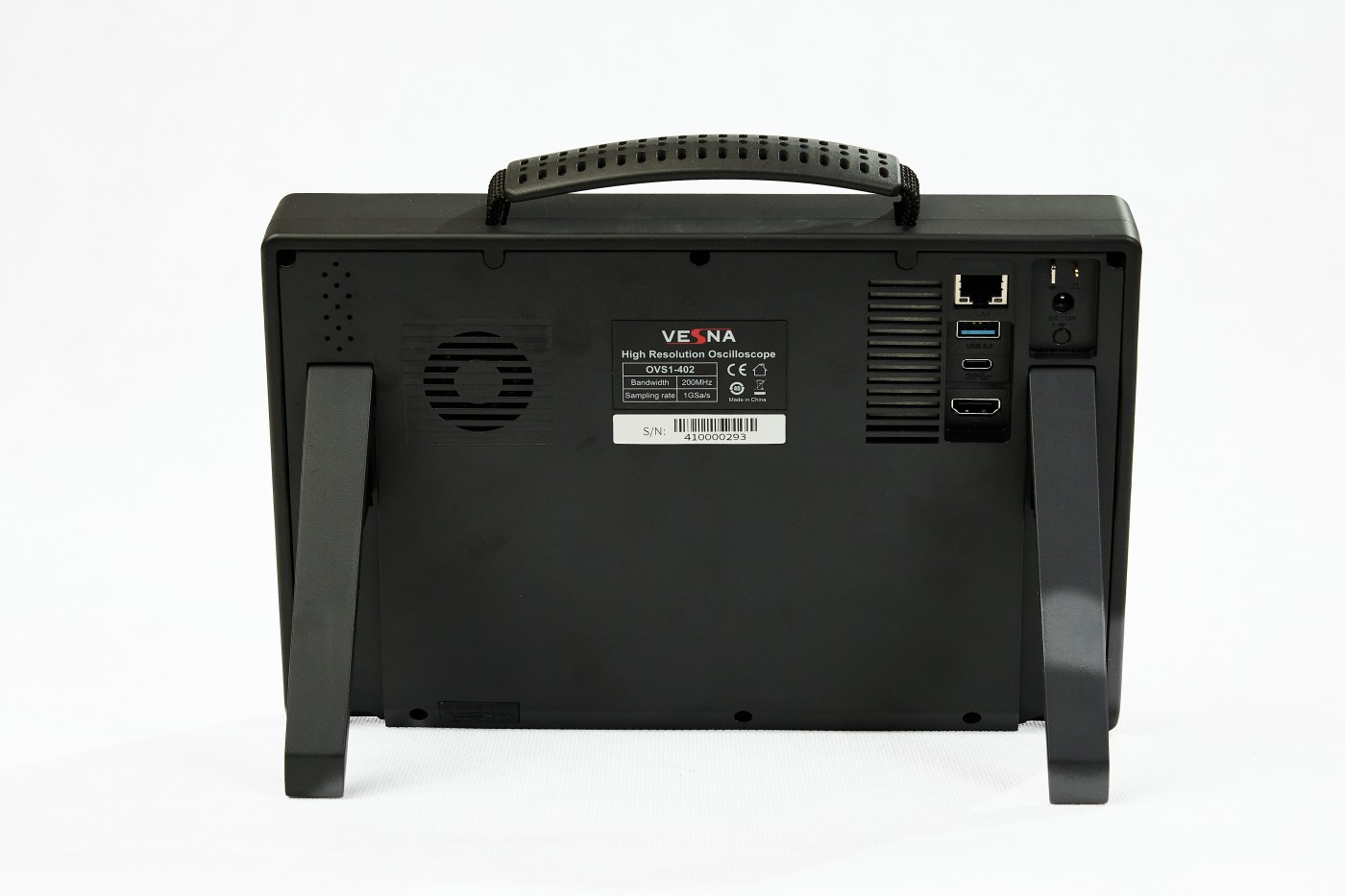

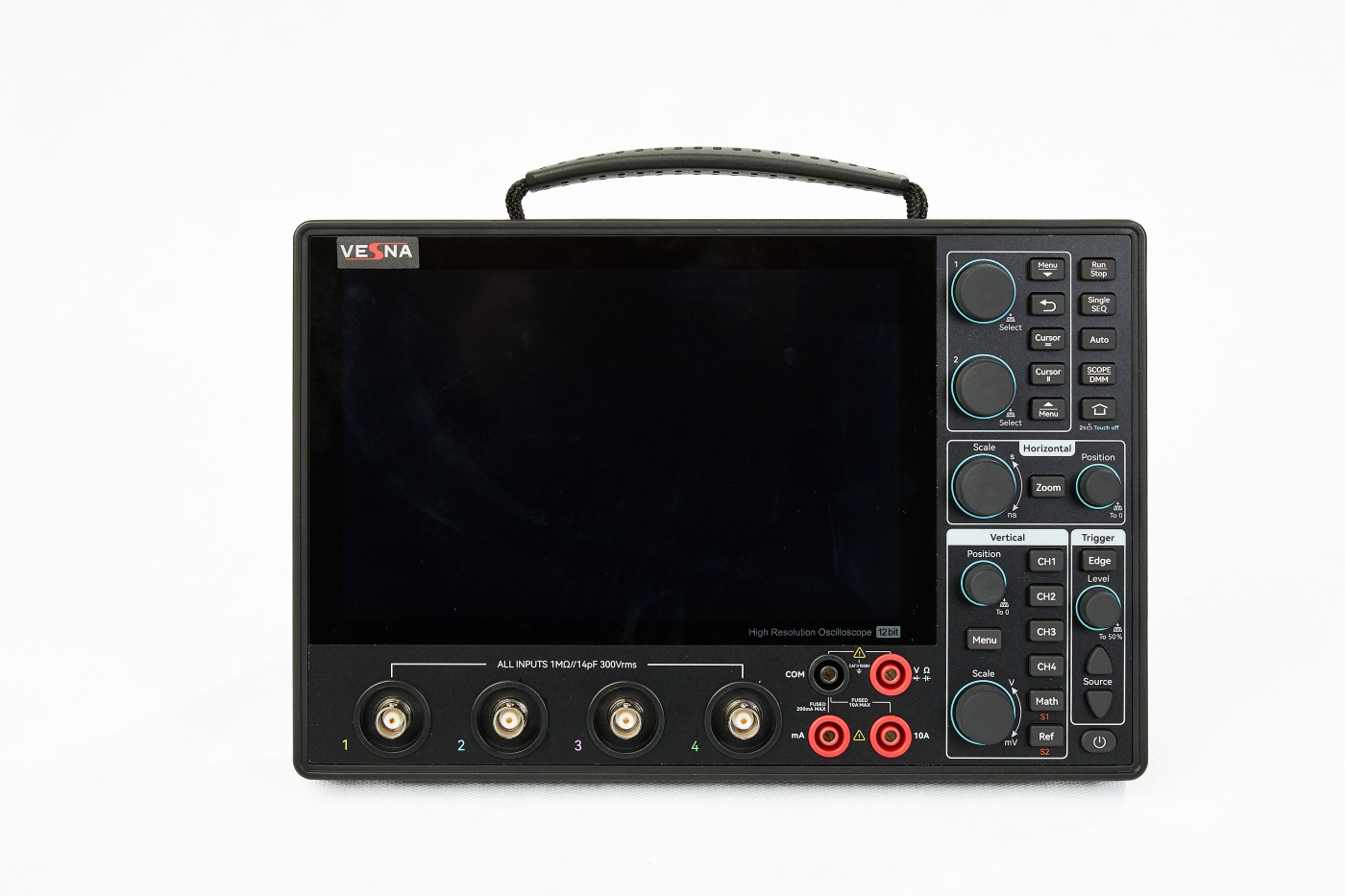

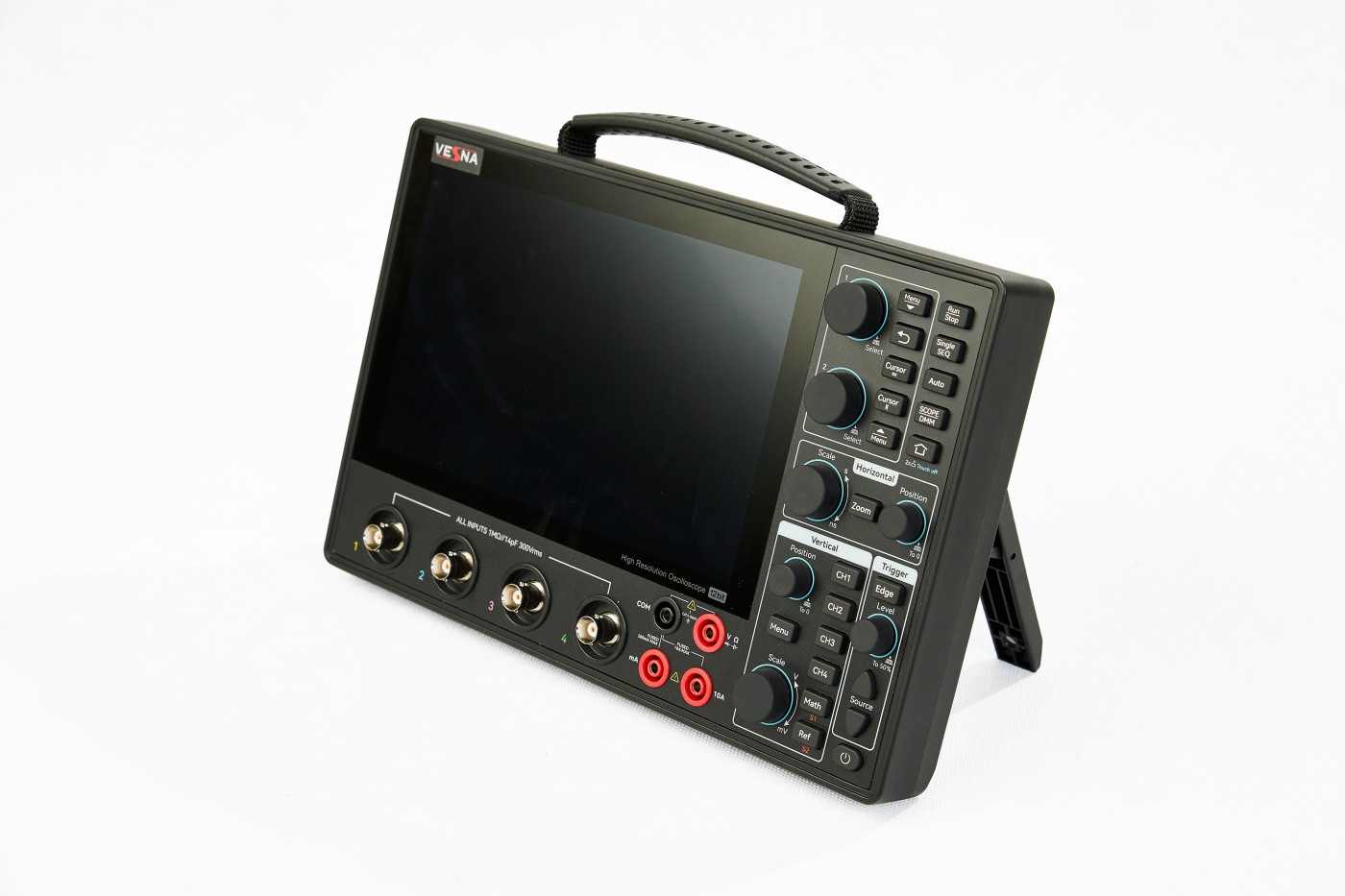

Фотогалерея
