Vesna OMS3-405 — четырехканальный осциллограф лабораторный с полосой 500 Мегагерц и Аналого-цифровым преобразователем 12 Бит. Частота дискретизации 3 Гигавыборки в секунду, память 360 миллионов отсчетов. Топ-модель для SI-анализа.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OMS3-405: Лабораторный Осциллограф 500 Мегагерц. Прецизионный инструмент для анализа высокоскоростных сигналов.
OMS3-405 — это топовый четырехканальный цифровой запоминающий осциллограф лабораторный из флагманской стационарной серии OMS3. Прибор Vesna OMS3-405 разработан для ведущих инженеров, исследователей и разработчиков, работающих с передовыми стандартами связи и высокоскоростными цифровыми шинами. Модель OMS3-405 обладает исключительной полосой пропускания 500 Мегагерц и четырьмя независимыми каналами, что позволяет проводить комплексный анализ сигналов с высокой частотой. Vesna OMS3-405 гарантирует достоверность измерений благодаря высокой частоте дискретизации 3 Гвыб/с и глубокой памяти, подтверждая авторитетность данной серии.
Преимущества Vesna OMS3-405
Ключевые технические характеристики Vesna OMS3-405 обеспечивают его эффективность в сложных и высокочастотных лабораторных исследованиях:
- Полоса пропускания 500 Мегагерц. Максимальная полоса пропускания OMS3-405 позволяет проводить точный анализ высокоскоростных сигналов, включая гармоники быстрых импульсных последовательностей, что критически важно для анализа целостности сигнала.
- Количество каналов: Четыре аналоговых канала. Наличие четырех каналов является ключевым преимуществом OMS3-405 при одновременном контроле синхронизации, задержек и многофазных сигналов.
- Максимальная частота дискретизации 3 Гигавыборки в секунду. Высочайшая скорость дискретизации Vesna OMS3-405 обеспечивает высокое временное разрешение и точность восстановления формы сигнала, что соответствует требованиям Найквиста для частот до 500 Мегагерц.
- Глубокая память: Объем памяти OMS3-405 составляет до 360 миллионов отсчетов (Мотсчетов) на канал. Глубокая память Vesna OMS3-405 позволяет захватывать длительные последовательности высокоскоростных сигналов, что незаменимо для поиска редких и спорадических ошибок.
- Скорость захвата осциллограмм до 230 000 осциллограмм в секунду и выше. Высокая скорость захвата OMS3-405 значительно повышает вероятность обнаружения кратковременных аномалий.
- Вертикальное разрешение 12 Бит. Стандартное разрешение Аналого-цифрового преобразователя, с возможностью программного повышения.
- Интегрированный анализ: Осциллограф лабораторный OMS3-405 включает расширенные функции математической обработки, автоматических измерений, анализа джиттера и построения графиков глазковых диаграмм.
- Декодирование протоколов: Прибор Vesna OMS3-405 стандартно поддерживает запуск (триггер) и декодирование сигналов промышленных и автомобильных протоколов, таких как I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), CAN (Сеть контроллеров) и LIN (Локальная взаимосвязанная сеть).
Область применения Vesna OMS3-405
Осциллограф лабораторный Vesna OMS3-405 предназначен для стационарного использования и применяется в следующих ключевых областях, требующих максимальной частотной производительности:
- Разработка и тестирование высокоскоростных цифровых систем: Анализ интерфейсов DDR (Двунаправленная синхронная динамическая память), высокоскоростных шин данных и компонентов.
- Анализ целостности сигнала (Signal Integrity): Мониторинг и диагностика качества высокочастотных сигналов, линий передачи и паразитных эффектов.
- Верификация и метрология: Проверка соответствия параметров сигналов международным стандартам.
- Исследовательские работы: Применение OMS3-405 в сложных научных экспериментах, где требуется фиксация быстрых процессов.
Комплектация OMS3-405
Стандартный комплект поставки осциллографа OMS3-405 обеспечивает его немедленную готовность к профессиональной эксплуатации:
- Основной измерительный блок Vesna OMS3-405.
- Комплект высококачественных пассивных пробников (четыре штуки, рассчитанных на полосу 500 Мегагерц).
- Сетевой кабель питания для стационарной работы.

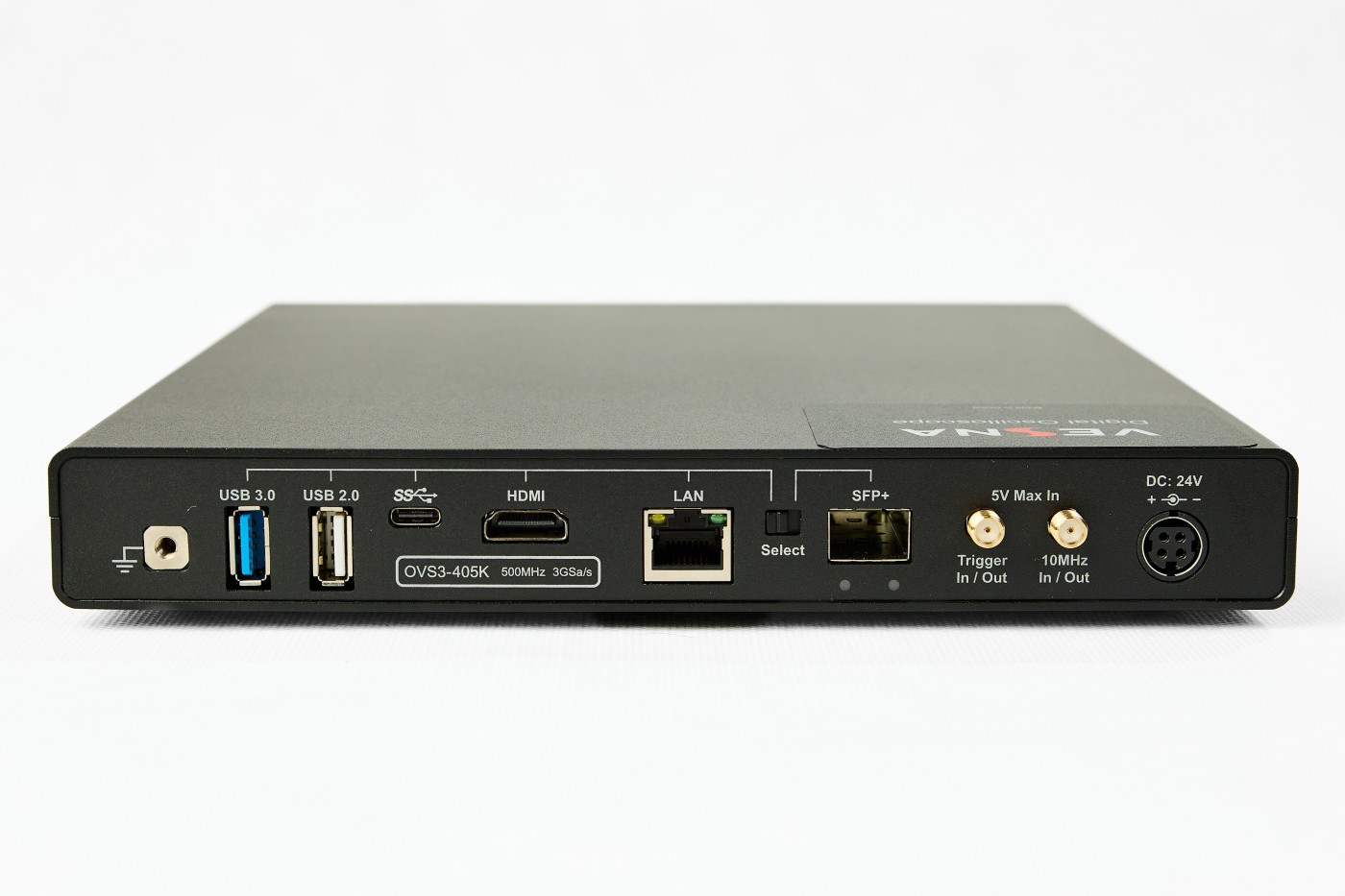

- Кабели для связи с внешними устройствами, включая USB (Универсальная последовательная шина) и LAN (Локальная вычислительная сеть) для дистанционного управления и автоматизации измерений.
- Программное обеспечение для персонального компьютера (ПК) для углубленного анализа и архивирования данных.
Технические характеристики Vesna OMS3-405
| Наименование характеристики | Описание |
|---|---|
| Исполнение | модульный |
| Применение | общее |
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 50 Ом / 1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 1,5 Гвыб/с при объединении каналов: 3 Гвыб/с |
| Глубина памяти |
на каждый канал: 180 Мотсчетов при объединении каналов: 360 Мотсчетов |
| Скорость захвата | 230000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | - |

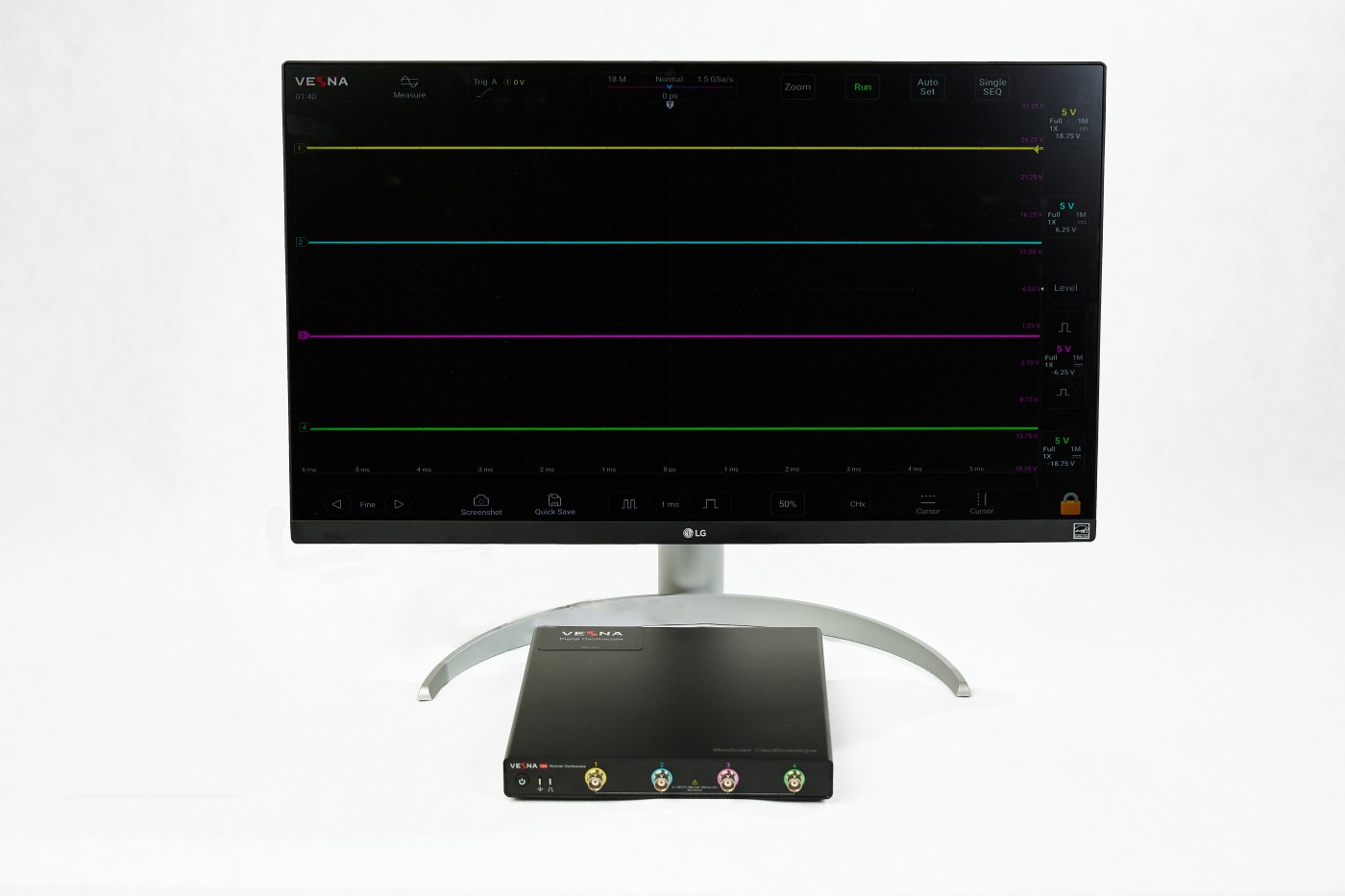

| Экран (диагональ; разрешение) | внешний |
| Масса | 1,9 кг |
Опции Vesna OMS3-405
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

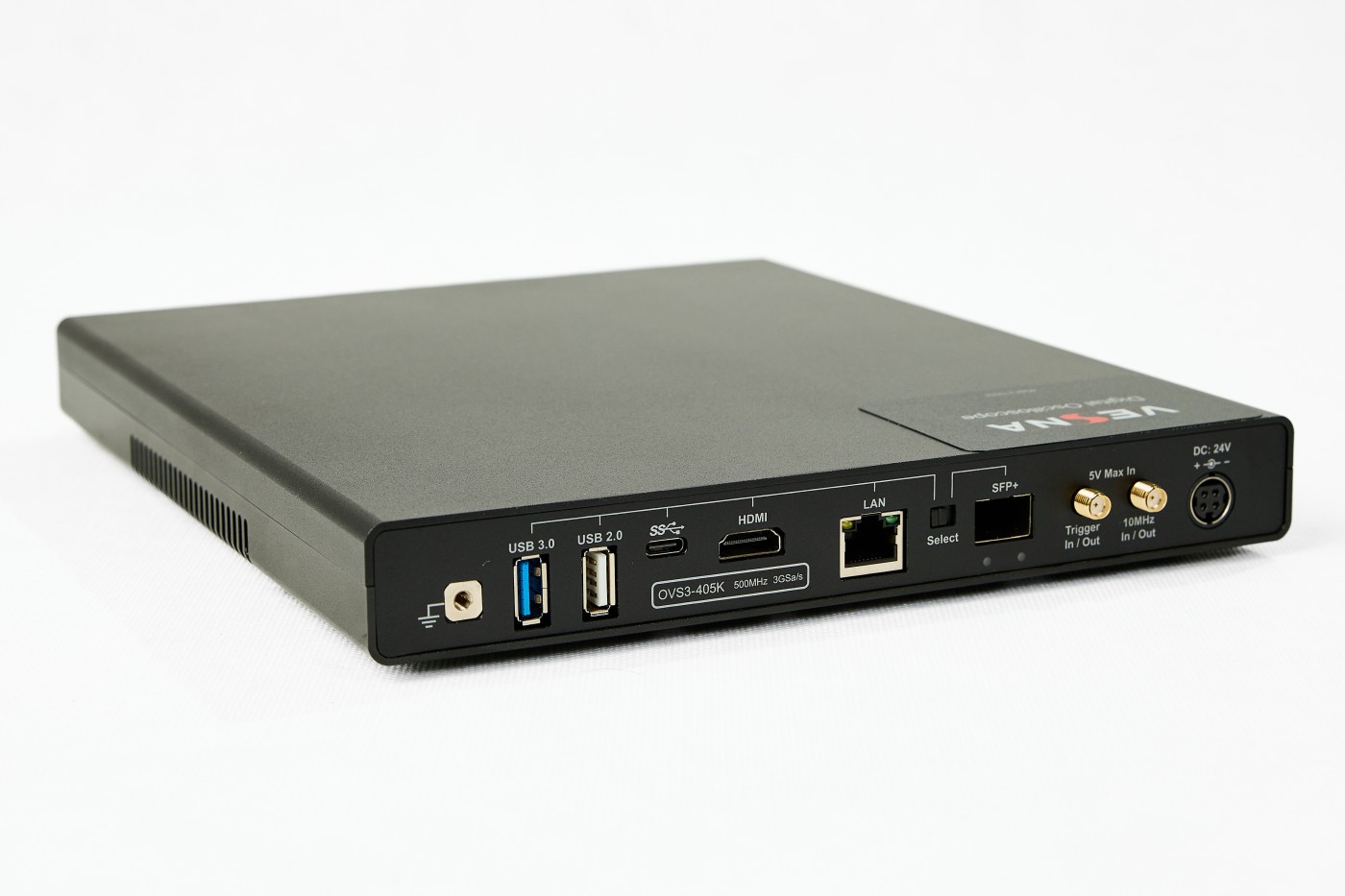

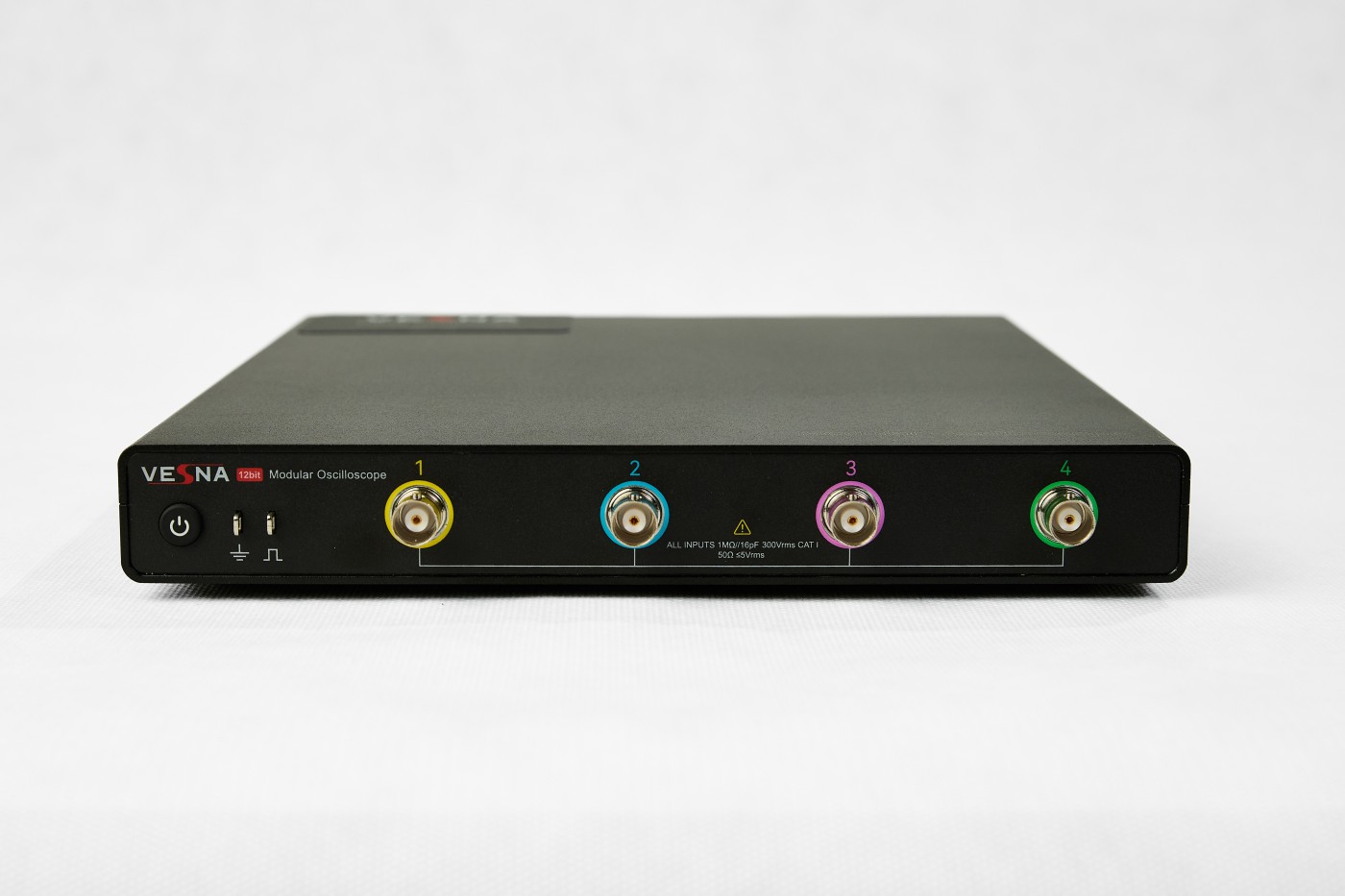

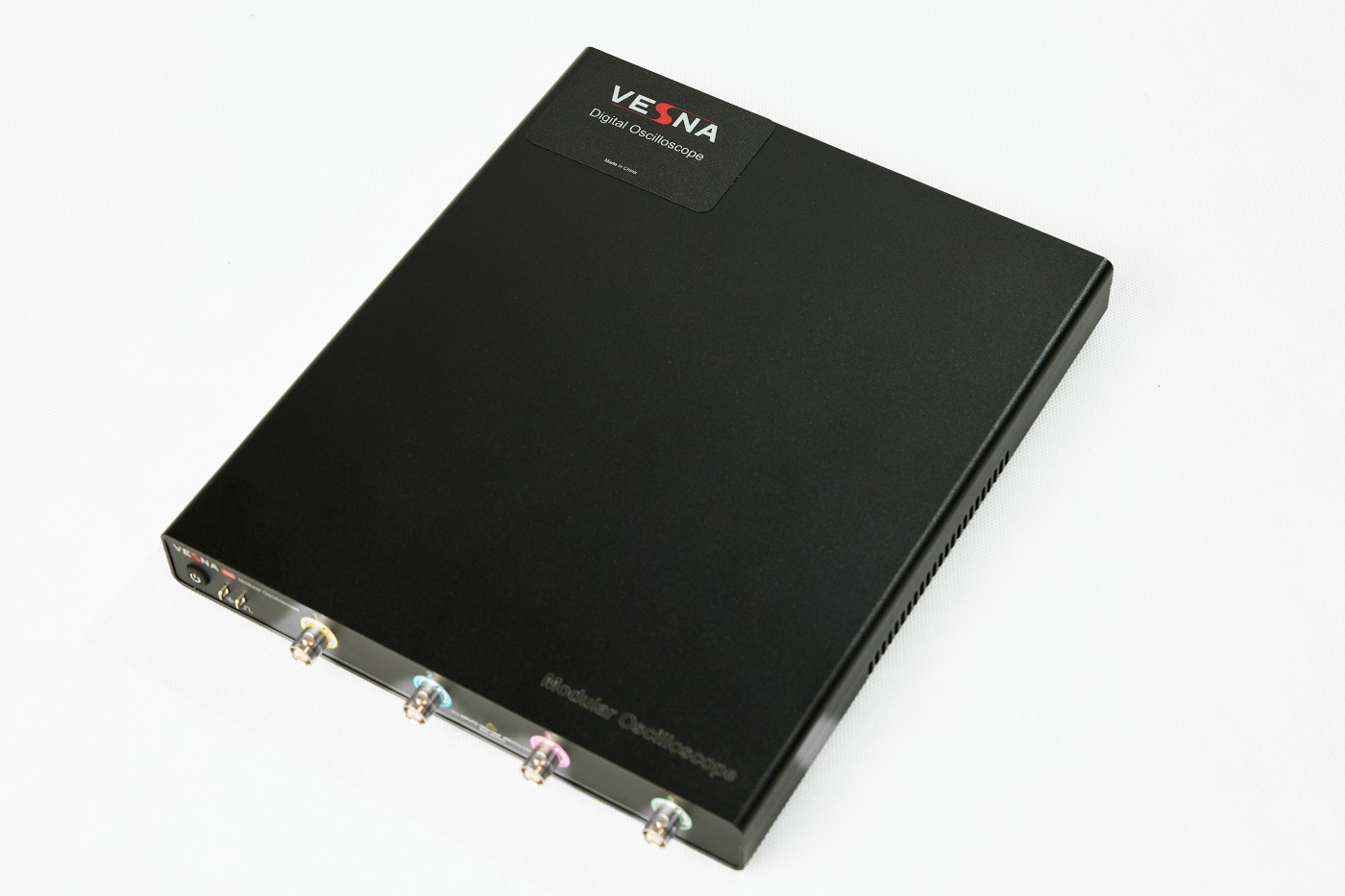

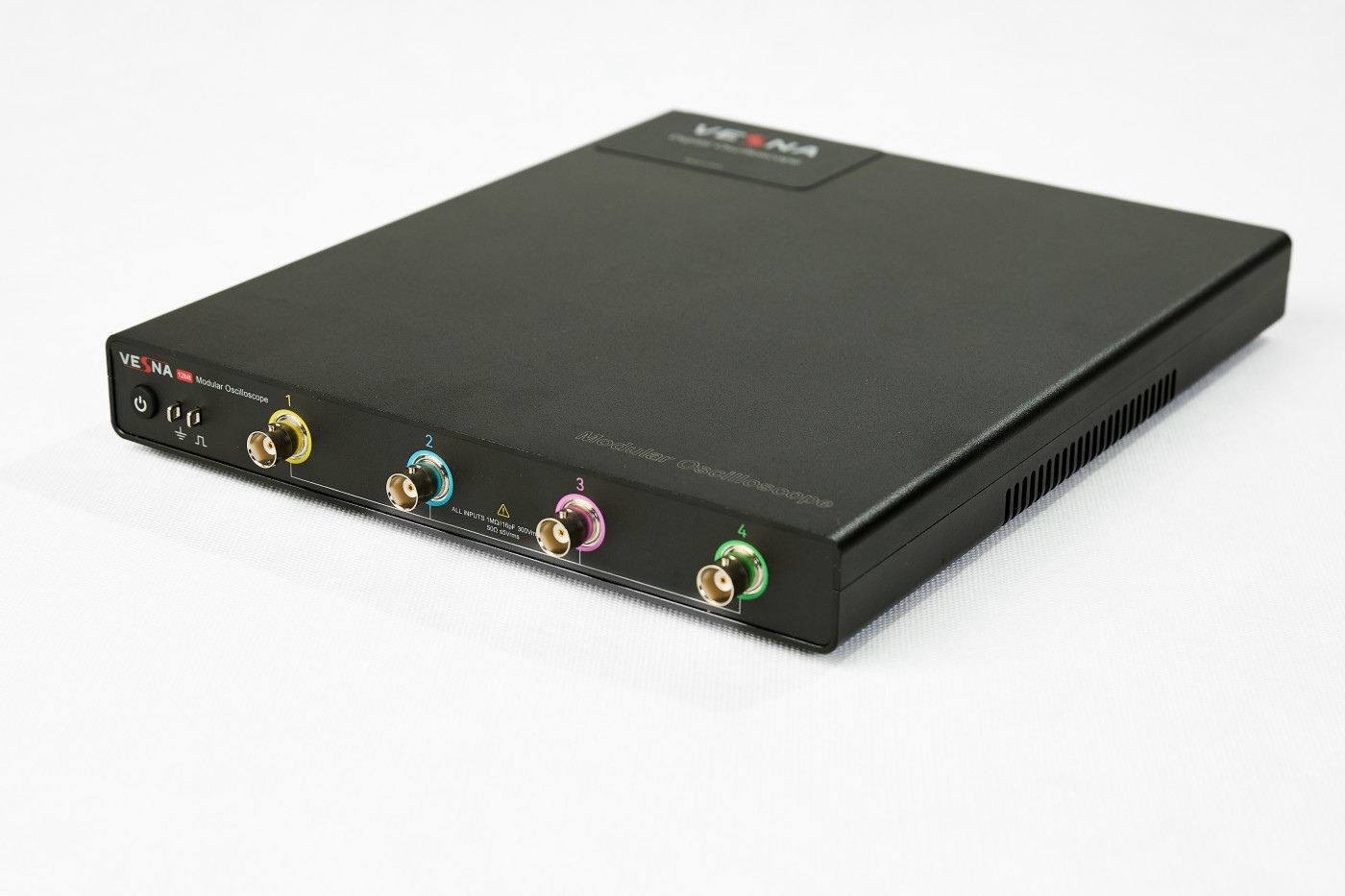

Фотогалерея
