Vesna OMS3-403 — четырехканальный осциллограф лабораторный с полосой 350 Мегагерц и Аналого-цифровым преобразователем 12 Бит. Частота дискретизации 3 Гигавыборки в секунду, память 360 миллионов отсчетов. Флагман для ОКР.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna OMS3-403: Лабораторный Осциллограф 350 Мегагерц. Экспертный стандарт для высокочастотных исследований.
OMS3-403 — это высокоточный четырехканальный цифровой запоминающий осциллограф лабораторный из флагманской стационарной серии OMS3. Прибор Vesna OMS3-403 разработан для передовых инженерных и научно-исследовательских лабораторий, а также для тестовых центров, где необходима максимальная полоса пропускания и расширенная функциональность для комплексного анализа высокоскоростных сигналов. Осциллограф лабораторный OMS3-403 сочетает в себе полосу пропускания 350 Мегагерц и четыре независимых канала, что позволяет проводить одновременную верификацию сложных цифровых и аналоговых систем с повышенным требованием к частотным характеристикам. Модель OMS3-403 отличается высокой скоростью сбора данных 230000 осцил./с и глубокой памятью 360 Мотсчетов, обеспечивая достоверность измерений, необходимую для получения авторитетных результатов. Vesna OMS3-403 является незаменимым инструментом в арсенале эксперта, работающего с современными высокочастотными интерфейсами.
Преимущества Vesna OMS3-403
Ключевые технические характеристики Vesna OMS3-403 обеспечивают его лидерство в лабораторных условиях, где критически важен анализ быстрых сигналов:
- Полоса пропускания 350 Мегагерц. Увеличенная полоса пропускания OMS3-403 позволяет проводить точный анализ высокоскоростных сигналов, минимизируя частотные искажения и обеспечивая достоверное измерение характеристик фронтов и спадов.
- Количество каналов: Четыре аналоговых канала. Наличие четырех каналов является ключевым преимуществом OMS3-403 при одновременном контроле синхронизации, задержек и взаимодействия нескольких узлов схемы.
- Максимальная частота дискретизации 3 Гигавыборки в секунду. Высокая скорость дискретизации Vesna OMS3-403 обеспечивает высокое временное разрешение и точность восстановления формы сигнала, что критически важно в лабораторной работе с быстрыми процессами.
- Глубокая память: Объем памяти OMS3-403 составляет до 360 миллионов отсчетов (Мотсчетов) на канал. Глубокая память Vesna OMS3-403 позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации, что незаменимо для анализа редких событий.
- Скорость захвата осциллограмм: До 230 000 осциллограмм в секунду. Высокая скорость захвата OMS3-403 значительно повышает вероятность обнаружения кратковременных аномалий.
- Вертикальное разрешение (АЦП): 12 Бит. Стандартное разрешение Аналого-цифрового преобразователя.
- Интегрированный анализ: Осциллограф лабораторный OMS3-403 включает расширенные функции математической обработки, автоматических измерений и построения графиков, облегчая работу инженера-исследователя.
- Декодирование протоколов: Прибор Vesna OMS3-403 стандартно поддерживает запуск (триггер) и декодирование сигналов промышленных и автомобильных протоколов, таких как I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), CAN (Сеть контроллеров) и LIN (Локальная взаимосвязанная сеть).
Область применения Vesna OMS3-403
Осциллограф лабораторный Vesna OMS3-403 предназначен для стационарного использования и применяется в следующих ключевых областях, требующих максимальной частотной производительности:
- Разработка и тестирование высокоскоростных систем: Глубокий анализ характеристик разработанных электронных устройств, работающих на частотах до 350 Мегагерц.
- Анализ целостности сигнала (Signal Integrity): Мониторинг качества высокочастотных сигналов и линий передачи.
- Верификация и тестирование: Проверка соответствия параметров сигналов установленным стандартам и спецификациям, включая стандарты, требующие повышенной полосы пропускания.
- Анализ последовательных шин: Декодирование и отладка сложных протоколов связи, что является важным применением OMS3-403.
Комплектация Vesna OMS3-403
Стандартный комплект поставки осциллографа OMS3-403 обеспечивает его готовность к эксплуатации в лабораторных условиях:

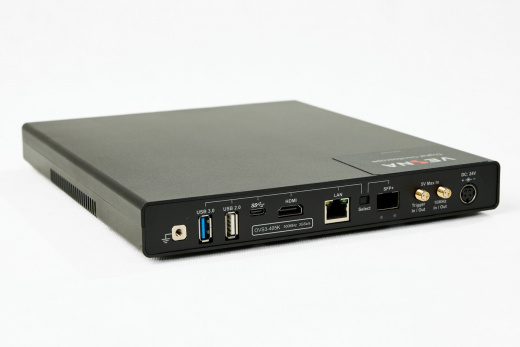

- Основной измерительный блок Vesna OMS3-403.
- Комплект высококачественных пассивных пробников (четыре штуки, по количеству каналов).
- Сетевой кабель питания для стационарной работы.
- Кабели для связи с внешними устройствами, включая USB (Универсальная последовательная шина) и LAN (Локальная вычислительная сеть) для дистанционного управления и передачи данных.
- Программное обеспечение для персонального компьютера (ПК) для углубленного анализа и архивирования данных.
Технические характеристики Vesna OMS3-403
| Наименование характеристики | Описание |
|---|---|
| Исполнение | модульный |
| Применение | общее |
| Полоса пропускания | 350 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 50 Ом / 1 МОм |
| Вертикальное разрешение | 12 Бит |
| Частота дискретизации |
на каждый канал: 1,5 Гвыб/с при объединении каналов: 3 Гвыб/с |
| Глубина памяти |
на каждый канал: 180 Мотсчетов при объединении каналов: 360 Мотсчетов |
| Скорость захвата | 230000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | - |
| Экран (диагональ; разрешение) | внешний |
| Масса | 1,9 кг |
