Ручной осциллограф SIGLENT SHS810X с полосой 100 МГц, 1 Гвыб/с и 12 Мточками памяти. Оснащён 2 каналами и мультиметром 6000 отсчётов True RMS. Декодирование шин I²C, SPI, UART, CAN, LIN, режим последовательной записи. Идеален для сервисного обслуживания, полевых испытаний и лабораторной диагностики.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

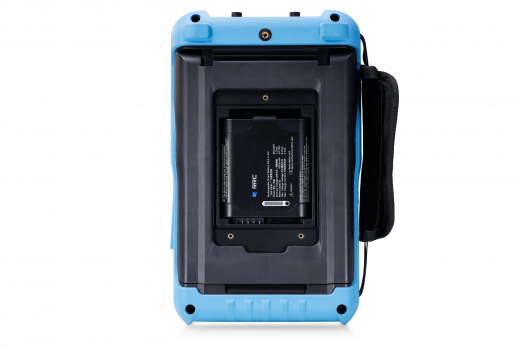

SIGLENT SHS810X: Осциллограф ручной цифровой, 100 МГц
Ручной осциллограф SIGLENT SHS810X сочетает в себе функции профессионального цифрового запоминающего осциллографа и 6000-отсчётного истинно среднеквадратичного мультиметра. Прибор построен на базе технологии Super Phosphor Oscilloscope (SPO), обеспечивая частоту дискретизации до 1 Гвыб/с (в одноканальном режиме) и глубину памяти 12 Мточек, что позволяет фиксировать сигналы с высоким разрешением на длительных интервалах времени. SHS800X имеет два аналоговых канала осциллографа и один изолированный канал мультиметра, что делает эту серию отличным выбором для задач, где не требуется полная гальваническая развязка между каналами осциллографа, но важна портативность, функциональность и высокая производительность.
Благодаря интеллектуальной системе запуска (Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern) и режимам последовательной (Sequence) записи до 80 000 сегментов с временными метками, осциллограф SHS810X уверенно выявляет редкие и хаотичные события. Встроенные анализаторы шин I²C, SPI, UART, CAN, LIN с бесплатной декодировкой экономят время при отладке цифровых интерфейсов. Защита входов CAT III 300 В / CAT II 600 В, пылевлагозащита IP51 и резиновое покрытие корпуса гарантируют надёжную работу в полевых условиях и на промышленных объектах.
Технические характеристики SIGLENT SHS810X
| Параметр | Значение |
|---|---|
| Полоса пропускания (-3 дБ) | ≥100 МГц |
| Количество каналов | 2 |
| Макс. частота дискретизации | 1 Гвыб/с (1 канал), 500 Мвыб/с (2 канала) |
| Глубина памяти | 12 Мточек (1 канал), 6 Мточек/канал (2 канала) |
| Вертикальное разрешение АЦП | 8 бит |
| Вертикальная шкала (при 1Х пробника) | 2 мВ/дел – 100 В/дел |
| Макс. входное напряжение (осциллограф) | CAT III 300 В, CAT II 600 В |
| Режимы запуска | Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, последовательный (I²C, SPI, UART, CAN, LIN) |
| Запись/воспроизведение истории | до 80 000 кадров |
| Измерения | 38 автоматических параметров + статистика, курсоры, маска |
| Мультиметр | 6000 отсчётов, True RMS AC/DC напряжение, ток, сопротивление, ёмкость, диод, прозвонка |
| Дисплей | 5,6" TFT LCD, 640×480 пикселей |
| Интерфейсы | USB Host, USB Device |

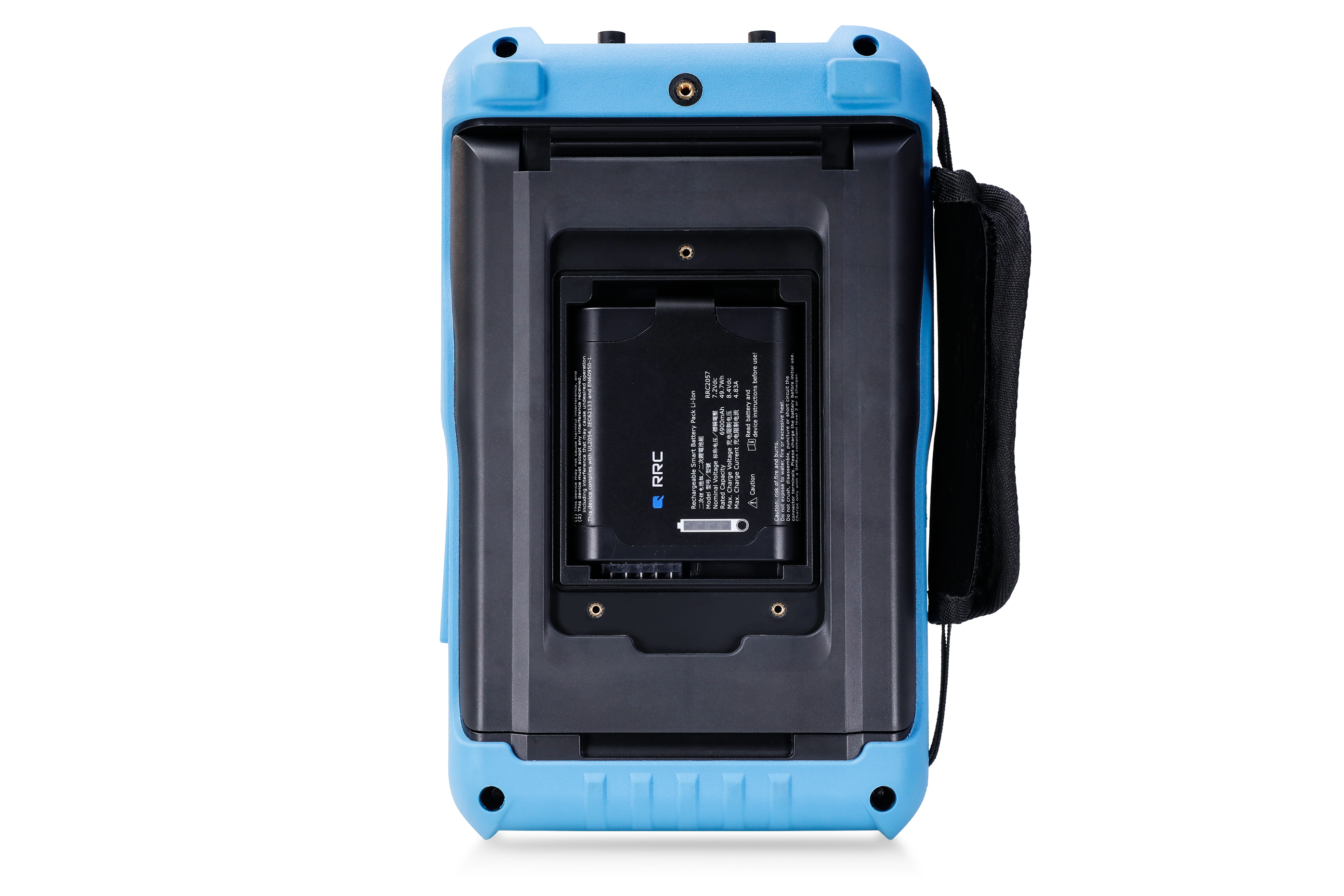

| Питание | Li-ion 6900 мА·ч, время работы до 5,5 часов |
| Степень защиты | IP51 (пылезащита, защита от капель) |
| Габариты (Д×Ш×В) | 276×168×68 мм |
| Масса с батареей | 1,75 кг |
Применение и назначение SIGLENT SHS810X
- Обслуживание электроники и бытовой техники: диагностика неисправностей в блоках питания, аудио-видео аппаратуре, контроллерах систем автоматики благодаря высокой чувствительности от 2 мВ/дел и глубокой памяти.
- Пусконаладка и ремонт на объектах: благодаря аккумулятору 6900 мА·ч до 5,5 часов автономной работы, защите IP51 и компактному корпусу прибор удобен для выездного сервиса и полевых измерений.
- Отладка автомобильной электроники: встроенные триггеры и декодирование шин CAN, LIN позволяют анализировать обмен данными между ЭБУ, датчиками и исполнительными механизмами автомобиля.
- Лабораторные исследования и обучение: режим последовательной записи, история до 80000 кадров и 1М точек БПФ дают детальный анализ переходных процессов, спектров и редких событий.
Ключевые особенности модели SHS810X
- Полоса пропускания 100 МГц и частота дискретизации 1 Гвыб/с – захват деталей большинства цифровых и аналоговых сигналов, с которыми сталкивается инженер при обслуживании современной электроники.
- Глубокий захват сигнала: 12 Мточек на канал – сохраняет длительные записи с высоким временным разрешением, позволяя детально проанализировать сложные протоколы, ШИМ-последовательности и переходные процессы в цепях питания.
- Интеллектуальная система триггеров с поиском и навигацией – быстрый переход к зафиксированным событиям по параметрам (длительность импульса, выброс, интервал, тайм-аут) и навигация по временным меткам истории до 80000 кадров.
- Бесплатное декодирование 5 популярных протоколов – I²C, SPI, UART, CAN, LIN отображаются в удобной таблице событий с экономией времени на отладку встраиваемых и автомобильных систем.
- 6000-отсчётный мультиметр True RMS с изолированным входом – позволяет измерять напряжение, ток, сопротивление, ёмкость, проверять диоды и целостность цепей без переключения щупов, с отображением трендов измерений.
- Режимы длительной регистрации – Sampling Logger (до 25 квыб/с) записывает выборки сигнала, Measurement Logger (до 4 параметров с интервалом от 0,1 с) сохраняет результаты автоматических измерений, данные выводятся на USB-накопитель или во внутреннюю память.
- Прочный корпус IP51 и резиновое покрытие – надёжная работа в условиях вибрации, пыли и случайных брызг, удобство удержания при работе на высоте и в стеснённых условиях.
