Vesna OMV1-402A — четырехканальный осциллограф модульный (ПК-управление) с полосой 200 Мегагерц. Дискретизация 1 Гигавыборка в секунду, память 50 Мотсчетов. Включает полный пакет декодирования протоколов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

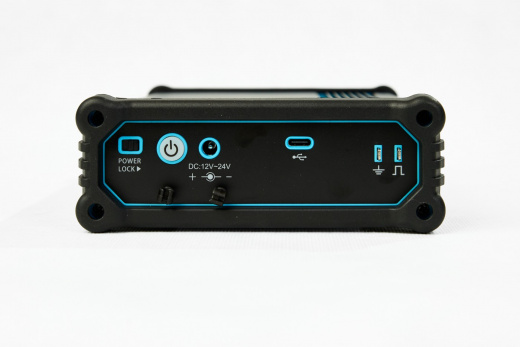

Vesna OMV1-402A: Модульный Осциллограф 200 Мегагерц. Расширенный аналитический комплект для ПК.
OMV1-402A — это высокопроизводительный четырехканальный цифровой запоминающий осциллограф модульный из инновационной серии OMV1, поставляемый с расширенными аналитическими возможностями. Прибор Vesna OMV1-402A разработан для инженеров-разработчиков и специалистов по автоматизации измерений, которым требуется бескомпромиссная производительность стационарного осциллографа в компактном, управляемом персональным компьютером (ПК) формате. Осциллограф модульный OMV1-402A использует интерфейс USB (Универсальная последовательная шина) для обеспечения высокой скорости передачи данных и управляющей логики. Модель OMV1-402A сочетает в себе увеличенную полосу пропускания 200 Мегагерц и четыре независимых канала, что позволяет проводить одновременную верификацию сложных систем с минимальным воздействием на рабочее пространство. Vesna OMV1-402A — это экспертное решение, гарантирующее достоверность измерений и высокую гибкость интеграции, подтверждая авторитетность данной серии.
Преимущества Vesna OMV1-402A
Ключевые технические характеристики и расширенные возможности Vesna OMV1-402A обеспечивают его лидерство в модульном сегменте:
- Полоса пропускания 200 Мегагерц. Полоса пропускания OMV1-402A является оптимальной для анализа высокоскоростных сигналов и точного измерения характеристик фронтов в цифровых и аналоговых схемах.
- Количество каналов: Четыре аналоговых канала. Наличие четырех каналов является ключевым преимуществом OMV1-402A при одновременном контроле синхронизации и взаимодействия нескольких узлов схемы.
- Максимальная частота дискретизации 1 Гигавыборка в секунду. Высокая скорость дискретизации Vesna OMV1-402A обеспечивает высокое временное разрешение и точность восстановления формы сигнала, что критически важно в лабораторной работе.
- Глубокая память OMV1-402A составляет до 50 миллионов отсчетов (Мотсчетов) на канал. Глубокая память Vesna OMV1-402A позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации.
- Расширенное декодирование ("А"): Прибор OMV1-402A стандартно поддерживает запуск (триггер) и декодирование сигналов большинства промышленных и автомобильных протоколов, таких как I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик), CAN (Сеть контроллеров) и LIN (Локальная взаимосвязанная сеть).
- Интеграция с ПК: Управление осуществляется с помощью интуитивно понятного программного обеспечения, работающего на персональном компьютере, что обеспечивает большой и гибкий пользовательский интерфейс. Осциллограф модульный OMV1-402A легко интегрируется в автоматизированные тестовые стенды.
- Вертикальное разрешение (АЦП): 8 Бит. Стандартное разрешение Аналого-цифрового преобразователя.
Область применения Vesna OMV1-402A
Осциллограф модульный Vesna OMV1-402A предназначен для использования в тех случаях, где требуется высокая степень интеграции с компьютером и углубленный анализ последовательных шин:
- Автоматизированные тестовые системы (АТС): Идеален для включения в системы автоматического контроля и измерений благодаря удобному программному интерфейсу (API, Интерфейс прикладного программирования) и расширенным функциям декодирования.
- Разработка встраиваемых систем: Глубокий анализ сигналов, включая анализ и отладку сложных протоколов связи.
- Учебные и научные лаборатории: Применение OMV1-402A для обучения и исследований, где необходим удаленный доступ и обработка данных на ПК.
- Сервис и отладка: Применение Vesna OMV1-402A в условиях ограниченного пространства, где использование стационарного осциллографа невозможно или нецелесообразно.
Комплектация OMV1-402A
Стандартный комплект поставки осциллографа OMV1-402A обеспечивает его немедленную готовность к работе:
- Основной измерительный блок Vesna OMV1-402.
- Комплект высококачественных пассивных пробников (четыре штуки, по количеству каналов).
- Кабель USB (Универсальная последовательная шина) для подключения к персональному компьютеру.
- Внешний блок питания (при необходимости).
- Программное обеспечение для персонального компьютера (ПК) для управления и углубленного анализа данных.
Технические характеристики Vesna OMV1-402A
| Наименование характеристики | Описание |
|---|---|
| Исполнение | модульный |
| Применение | общее/авто |
| Полоса пропускания | 200 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 1 МОм |
| Вертикальное разрешение | 8 Бит |
| Частота дискретизации |
на каждый канал: 0,5 Гвыб/с при объединении каналов: 1 Гвыб/с |
| Глубина памяти |
на каждый канал: 25 Мотсчетов при объединении каналов: 50 Мотсчетов |
| Скорость захвата | 50000 осцил/с |
|
Поддерживаемые тесты |
Зарядка/системы запуска; Приводы: электромагнитные клапаны, свечи накаливая, инжекторы и т.д.; Декодирование: CAN/CAN FD, FlexRay; Зажигание. |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | внешний |
| Масса | 1 кг |
Опции Vesna OMV1-402A
