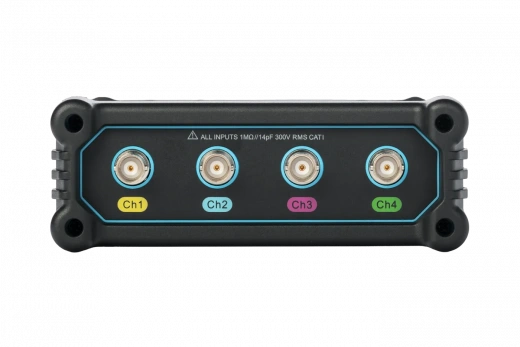

Vesna OMV1-402 Осциллограф модульный

Vesna OMV1-402: Модульный Осциллограф 200 Мегагерц. Четырехканальная лаборатория в компьютере.

OMV1-402 — это высокопроизводительный четырехканальный цифровой запоминающий осциллограф модульный из инновационной серии OMV1. Прибор Vesna OMV1-402 разработан для инженеров-разработчиков, системных интеграторов и специалистов по автоматизации измерений, которым требуется бескомпромиссная производительность стационарного осциллографа в компактном, управляемом персональным компьютером (ПК) формате. Осциллограф модульный OMV1-402 использует интерфейс USB (Универсальная последовательная шина) для обеспечения высокой скорости передачи данных и управляющей логики. Модель OMV1-402 сочетает в себе увеличенную полосу пропускания 200 Мегагерц и четыре независимых канала, что позволяет проводить одновременную верификацию сложных систем с минимальным воздействием на рабочее пространство. Vesna OMV1-402 — это экспертное решение, гарантирующее достоверность измерений и высокую гибкость интеграции.

Преимущества Vesna OMV1-402

Ключевые технические характеристики и конструктивные особенности Vesna OMV1-402 обеспечивают его лидерство в модульном сегменте:

• Полоса пропускания 200 Мегагерц. Полоса пропускания OMV1-402 является оптимальной для анализа высокоскоростных сигналов и точного измерения характеристик фронтов в цифровых и аналоговых схемах.

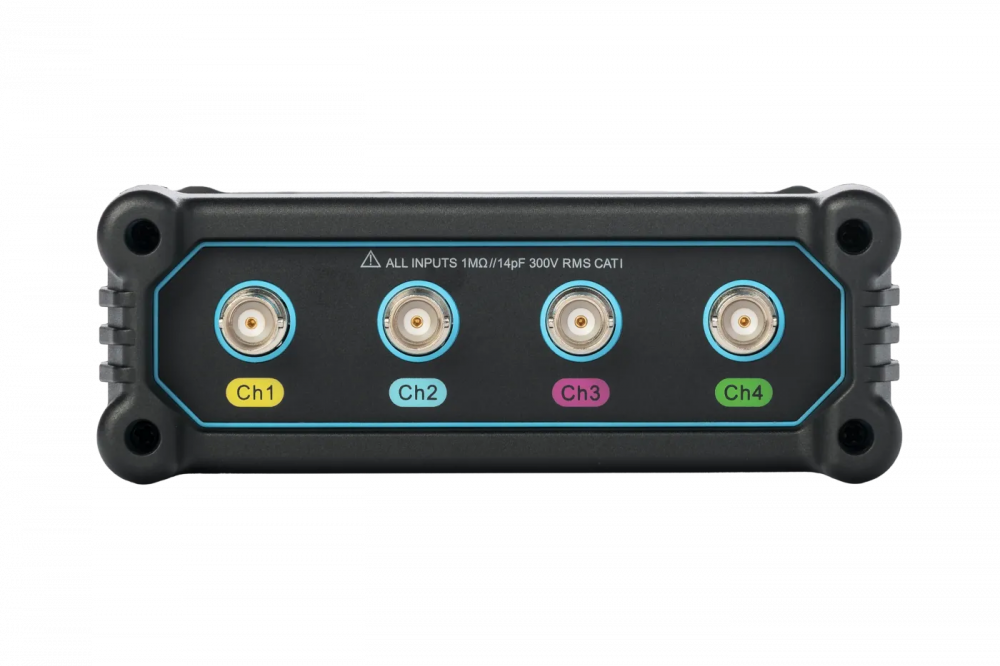

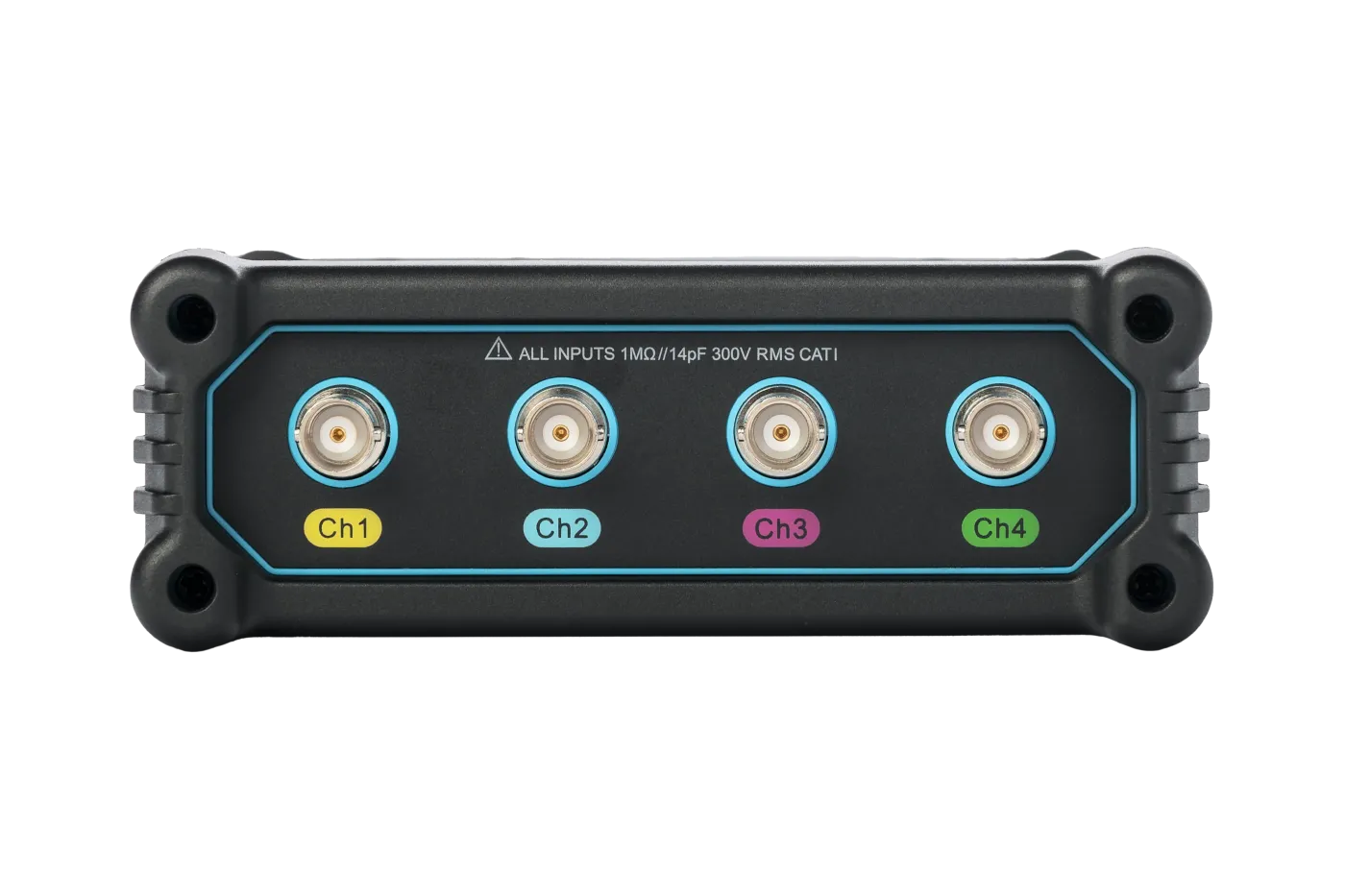

• Количество каналов: Четыре аналоговых канала. Наличие четырех каналов является ключевым преимуществом OMV1-402 при одновременном контроле синхронизации и взаимодействия нескольких узлов схемы.
• Максимальная частота дискретизации 1 Гигавыборка в секунду. Высокая скорость дискретизации Vesna OMV1-402 обеспечивает высокое временное разрешение и точность восстановления формы сигнала, что критически важно в лабораторной работе.
• Глубокая память OMV1-402 составляет до 50 миллионов отсчетов (Мотсчетов) на канал. Глубокая память Vesna OMV1-402 позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации, что незаменимо для анализа редких событий.

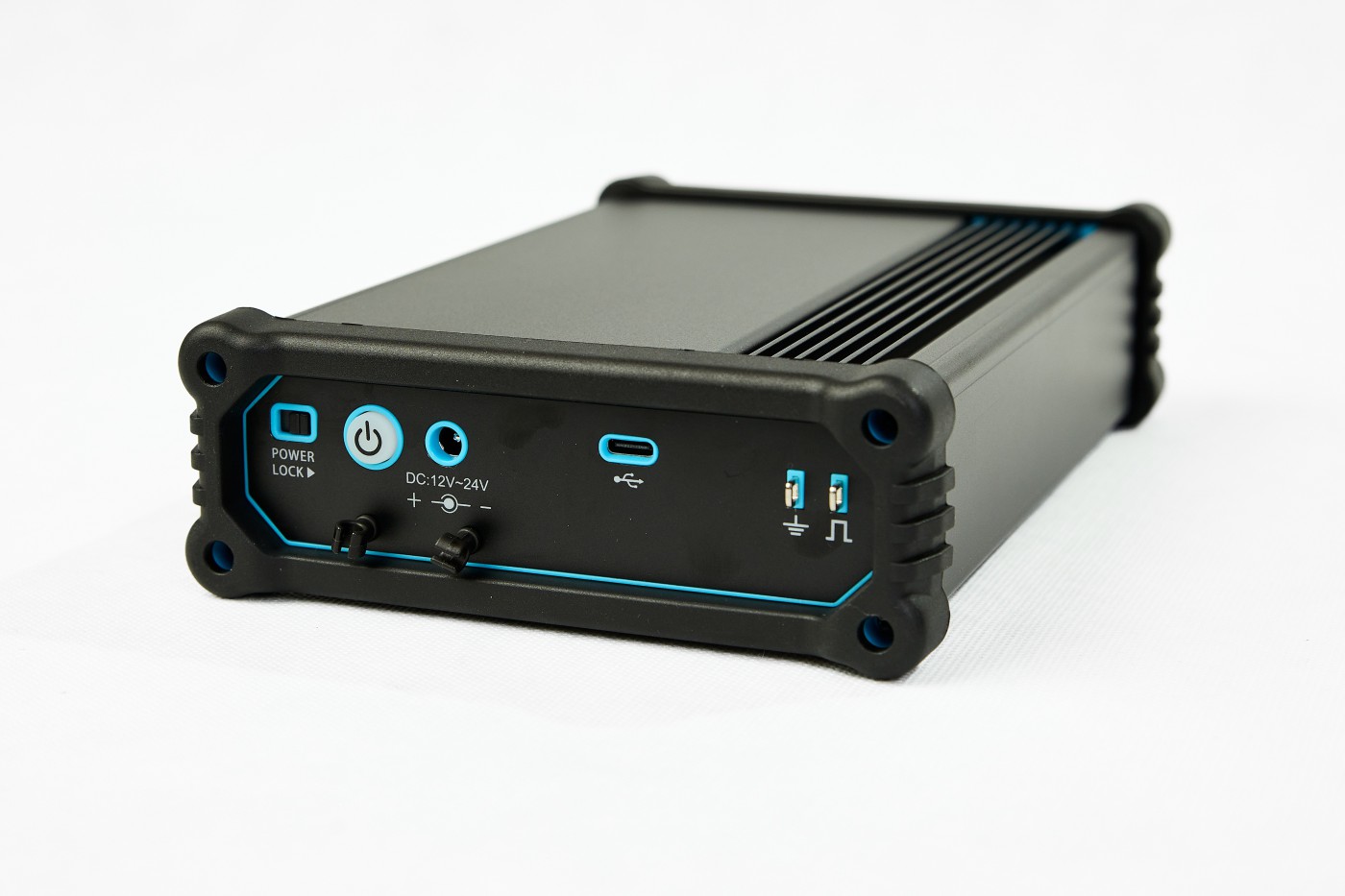

• Интеграция с ПК: Управление осуществляется с помощью интуитивно понятного программного обеспечения, работающего на персональном компьютере, что обеспечивает большой и гибкий пользовательский интерфейс. Осциллограф модульный OMV1-402 легко интегрируется в автоматизированные тестовые стенды.
• Вертикальное разрешение (АЦП): 8 Бит. Стандартное разрешение Аналого-цифрового преобразователя.
• Декодирование протоколов: Прибор Vesna OMV1-402 стандартно поддерживает запуск (триггер) и декодирование сигналов промышленных и автомобильных протоколов, таких как I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс) и UART (Универсальный асинхронный приемопередатчик), а также опционально CAN (Сеть контроллеров) и LIN (Локальная взаимосвязанная сеть).

Область применения Vesna OMV1-402

Осциллограф модульный Vesna OMV1-402 предназначен для использования в тех случаях, где требуется интеграция с компьютером и экономия рабочего пространства:

• Автоматизированные тестовые системы (АТС): Идеален для включения в системы автоматического контроля и измерений благодаря удобному программному интерфейсу (API, Интерфейс прикладного программирования).
• Разработка встраиваемых систем: Глубокий анализ сигналов, включая последовательные шины данных.
• Учебные и научные лаборатории: Применение OMV1-402 для обучения и исследований, где необходим удаленный доступ и обработка данных на ПК.
• Сервис и отладка: Применение Vesna OMV1-402 в условиях ограниченного пространства, где использование стационарного осциллографа невозможно или нецелесообразно.

Комплектация Vesna OMV1-402

Стандартный комплект поставки осциллографа OMV1-402 обеспечивает его немедленную готовность к работе:

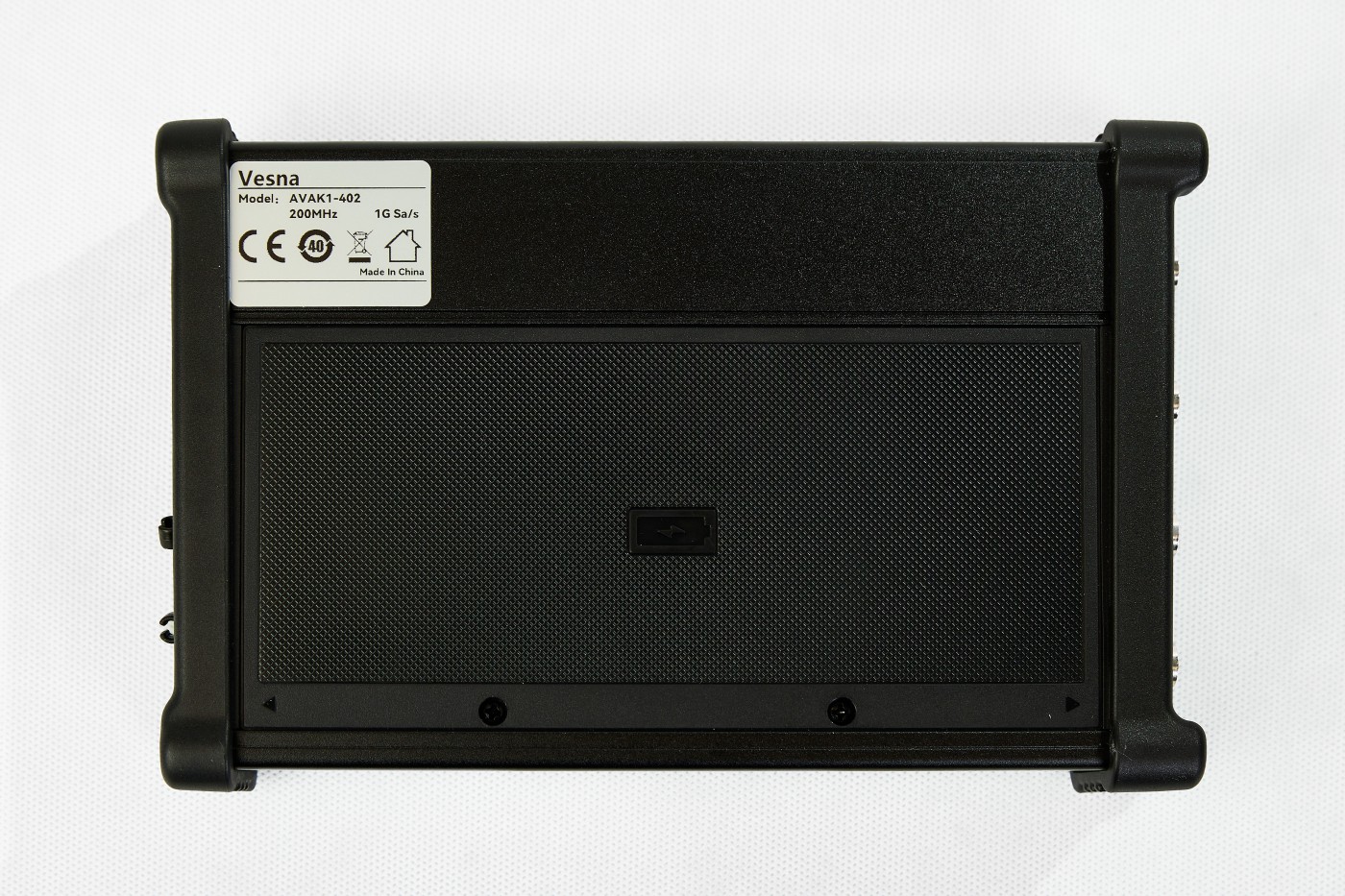

• Основной измерительный блок Vesna OMV1-402.
• Комплект высококачественных пассивных пробников (четыре штуки, по количеству каналов).
• Кабель USB (Универсальная последовательная шина) для подключения к персональному компьютеру.
• Внешний блок питания (при необходимости).
• Программное обеспечение для персонального компьютера (ПК) для управления и углубленного анализа данных.
• Сертификат о заводской калибровке, подтверждающий соответствие Vesna OMV1-402 заявленным техническим характеристикам.

Технические характеристики Vesna OMV1-402

Опции Vesna OMV1-402

• Сумка для переноски
• Пластиковый кейс для транспортировки
• Высокочастотный токовый пробник АС/DC СР, 100 МГц, 6 А/30 А, BNC
• Низкочастотный токовый пробник АС/DC СР2100, 2.5 МГц, 10 А/100 А, BNC
• Низкочастотный токовый пробник АС/DC RСР, 10 Гц – 30 МГц, 200 мА – 600 мА (Pik), BNC
• Низкочастотный токовый пробник АС/DC АСР1000, 10 Гц - 100 кГц, 0.1 мА – 1000 А (Pik), BNC
• Высоковольтный дифференциальный пробник МDP, 500 МГц, 3000В, BNC
