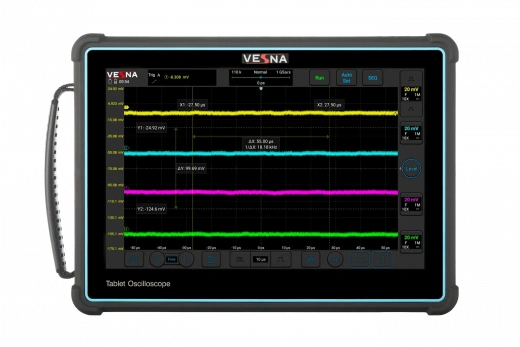

Vesna AVU2-403 — четырехканальный осциллограф портативный нового поколения с полосой 300 Мегагерц и Аналого-цифровым преобразователем 8 Бит. Частота дискретизации 2 Гигавыборки в секунду, память 220 миллионов отсчетов. Флагманская модель.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna AVU2-403: Портативный Осциллограф 300 Мегагерц. Экспертная четырехканальная диагностика.
AVU2-403 — это флагманский четырехканальный цифровой запоминающий осциллограф портативный (DSO, Digital Storage Oscilloscope) из серии AVU2. Прибор Vesna AVU2-403 разработан для ведущих технических специалистов и инженеров, которым необходим мощный осциллограф портативный с максимальной полосой пропускания и расширенным числом каналов для точной и комплексной диагностики высокоскоростных электронных систем. Модель AVU2-403 сочетает в себе полосу пропускания 300 Мегагерц и четыре независимых канала, что критически важно для многоточечных измерений и анализа быстрых переходных процессов. Vesna AVU2-403 оснащен большим сенсорным экраном и мощным встроенным аккумулятором, что обеспечивает длительную автономную работу и удобство взаимодействия с прибором в любых условиях, подтверждая высокий уровень авторитетности и доверия к серии AVU2.
Преимущества Vesna AVU2-403
Ключевые технические характеристики Vesna AVU2-403 обеспечивают его эффективность в сложной инженерной практике:
- Полоса пропускания 300 Мегагерц. Увеличенная полоса пропускания AVU2-403 позволяет проводить точный анализ высокоскоростных цифровых и аналоговых сигналов с минимальными искажениями, что необходимо для верификации современных систем связи и передачи данных.
- Количество каналов: Четыре аналоговых канала. Наличие четырех каналов является ключевым преимуществом AVU2-403 при одновременном контроле множества точек встраиваемых систем и верификации сложных сигнальных последовательностей.
- Максимальная частота дискретизации 2 Гигавыборки в секунду. Высокая скорость дискретизации Vesna AVU2-403 достигается в режиме объединения каналов и обеспечивает точное временное разрешение, необходимое для достоверного восстановления формы импульсных сигналов.
- Глубокая память: Объем памяти AVU2-403 составляет до 220 миллионов отсчетов (Мотсчетов). Глубокая память Vesna AVU2-403 позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации, что незаменимо для поиска редких и спорадических ошибок в продолжительных циклах работы.
- Вертикальное разрешение (АЦП): 8 Бит. Стандартное разрешение Аналого-цифрового преобразователя, которое обеспечивает необходимую вертикальную точность для измерений общего назначения.
- Скорость захвата осциллограмм: До 300 000 осциллограмм в секунду и выше. Высокая скорость захвата AVU2-403 повышает вероятность обнаружения кратковременных аномалий.

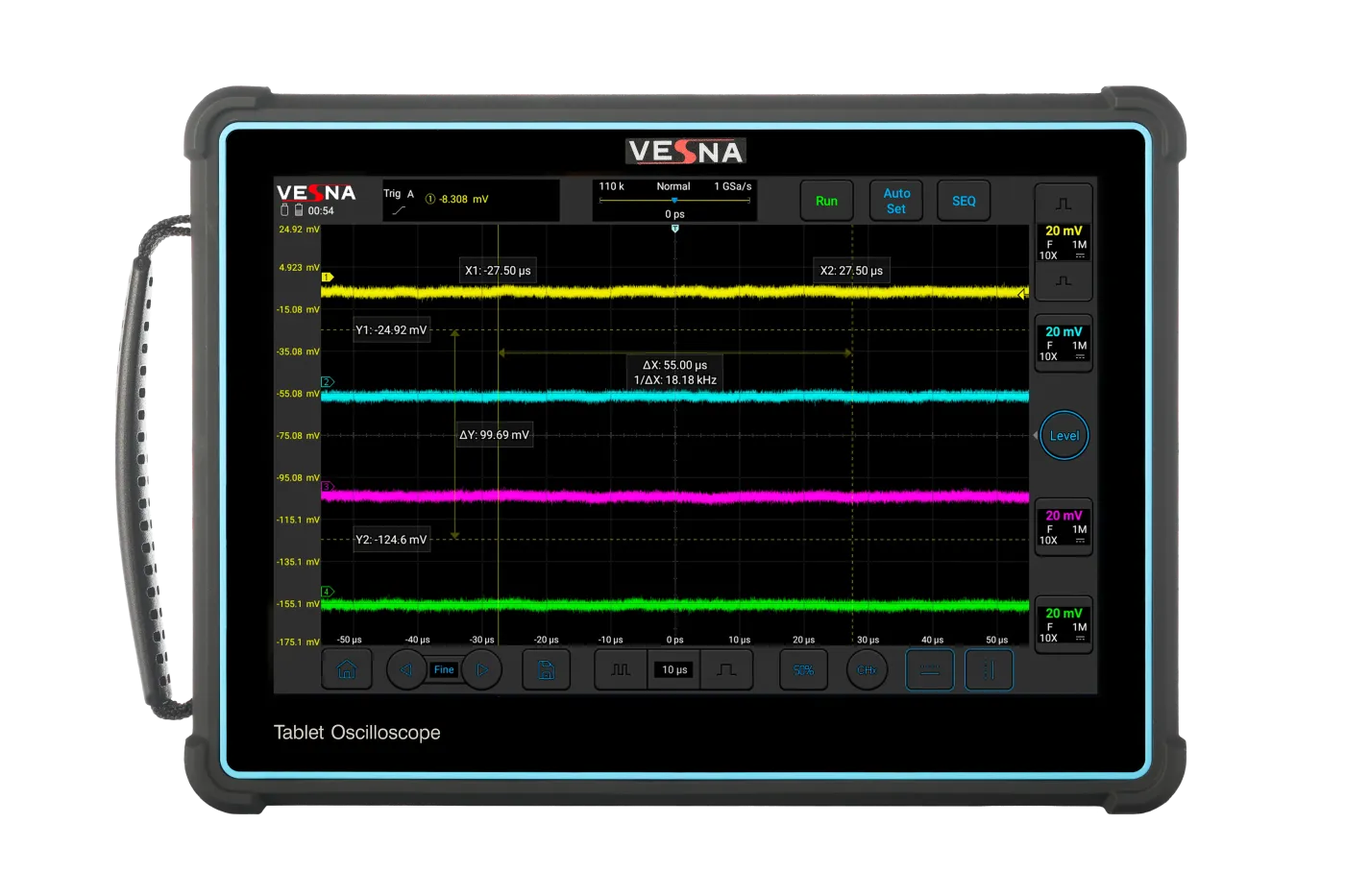

- Дисплей: Осциллограф портативный AVU2-403 оснащен большим 10,1-дюймовым сенсорным экраном с высоким разрешением.
- Встроенное декодирование протоколов: Прибор Vesna AVU2-403 стандартно поддерживает запуск (триггер) и декодирование сигналов промышленных протоколов, таких как I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс) и UART (Универсальный асинхронный приемопередатчик).
Область применения Vesna AVU2-403
Осциллограф портативный Vesna AVU2-403 является ключевым инструментом для сложных задач, где требуется анализ высокочастотных сигналов и высокая мобильность:
- Разработка и отладка высокоскоростных цифровых систем: Анализ шин данных с высокими скоростями передачи, верификация синхронизации в многопроцессорных системах.
- Выездная диагностика и сервисное обслуживание: Эффективный поиск неисправностей в телекоммуникационном, промышленном, энергетическом и медицинском оборудовании, где требуется повышенная полоса пропускания.
- Анализ целостности сигнала (Signal Integrity): Мониторинг качества высокочастотных сигналов и линий передачи.
- Верификация цепей: Комплексное тестирование функциональных блоков, требующих четырехканального наблюдения.
Комплектация Vesna AVU2-403
Стандартный комплект поставки осциллографа AVU2-403 обеспечивает его немедленную готовность к профессиональной эксплуатации:
- Основной измерительный блок Vesna AVU2-403.
- Комплект высококачественных пассивных пробников (четыре штуки, по количеству каналов).
- Сетевой адаптер питания.
- Кабели для связи с внешними устройствами для передачи данных и удаленного управления.
- Программное обеспечение для персонального компьютера (ПК) для углубленного анализа и архивирования данных.
Технические характеристики Vesna AVU2-403
| Наименование характеристики | Описание |
|---|---|
| Исполнение | портативный |
| Применение | автомобильное |
| Полоса пропускания | 300 МГц |
| Количество каналов | 4 |
| Входное сопротивление | 50 Ом / 1МОм |
| Вертикальное разрешение | 8 Бит |
| Частота дискретизации |
на каждый канал: 1 Гвыб/с при объединении каналов: 2 Гвыб/с |
| Глубина памяти |
на каждый канал: 110 Мотсчетов при объединении каналов: 220 Мотсчетов |
| Скорость захвата | 300000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | 10,1" 1280×800 |
| Масса | 1,9 кг |
Опции Vesna AVU2-403
