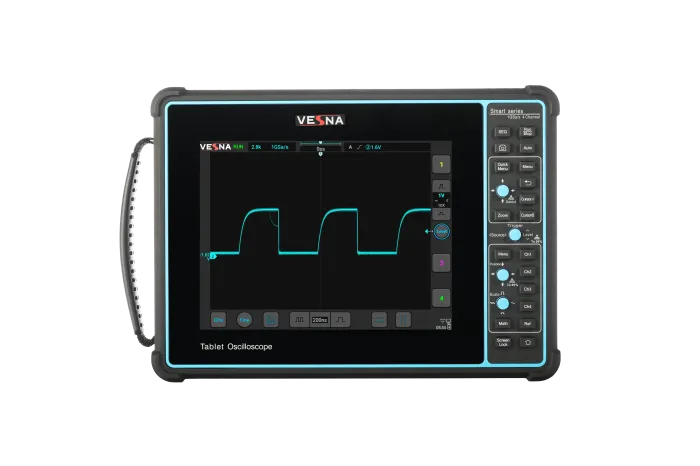

Vesna AVT1-202M — 2-канальный осциллограф портативный (автомобильный) с полосой пропускания 200 МГц и АЦП 8 Бит. Максимальная частота дискретизации 1 ГВыб/с и 70 млн. отсчетов памяти. Встроенное автомобильное ПО и декодирование CAN/CAN FD. Расширенный комплект поставки.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Vesna AVT1-202M: Автомобильный диагностический осциллограф 200 МГц. Профессиональный комплект эксперта.
AVT1-202M — это высокопроизводительный 2-канальный цифровой запоминающий осциллограф портативный, разработанный для технических специалистов, автоэлектриков и экспертов по ремонту, которым необходим мощный и функциональный инструмент для точного анализа высокоскоростных сигналов в современных автомобильных системах.
Осциллограф портативный AVT1-202M сочетает в себе увеличенную полосу пропускания до 200 МГц (Мегагерц), максимальную частоту дискретизации 1 ГВыб/с и значительную глубину памяти до 70 миллионов отсчетов. Прибор оснащен 8-дюймовым экраном высокого разрешения (800x600 пикселей) и высокой скоростью захвата 130 000 осциллограмм в секунду. Глубокая специализация Vesna AVT1-202M включает встроенное автомобильное программное обеспечение для быстрой настройки тестовых сценариев и поддержку декодирования автомобильных шин, таких как CAN/CAN FD (Сеть контроллеров/CAN с гибкой скоростью передачи данных). Артикул AVT1-202M гарантирует получение полного, профессионального комплекта, готового к немедленному использованию.
Преимущества товара AVT1-202M
Ключевые технические характеристики и специализация Vesna AVT1-202M обеспечивают его экспертность в высокочастотной автодиагностике:
- Полоса пропускания 200 МГц (Мегагерц). Расширенная полоса пропускания OVU1-202CM позволяет проводить точный анализ высокоскоростных сигналов, что необходимо при работе с новейшими автомобильными шинами и датчиками.
- Специализация: Встроенное автомобильное программное обеспечение. Это специализированное ПО позволяет инженеру оперативно настраивать различные тестовые сценарии (например, для систем зажигания, форсунок, датчиков, шин), что обеспечивает беспроблемную диагностику и измерение.
- 2 аналоговых канала. Осциллограф портативный AVT1-202M идеально подходит для корреляционного анализа в двух точках схемы, например, сравнения сигнала с датчика с управляющим сигналом.
- Максимальная частота дискретизации 1 ГВыб/с (Гигавыборок в секунду). Высокая скорость дискретизации Vesna AVT1-202M обеспечивает точное временное разрешение, необходимое для захвата быстрых импульсных сигналов.
- Глубокая память: Объем памяти AVT1-202M составляет до 70 миллионов отсчетов (Мотсчетов) (35 Мотсчетов на канал при двух активных каналах). Глубокая память позволяет захватывать длительные последовательности сигналов с сохранением высокой скорости дискретизации.
- Скорость захвата осциллограмм: До 130 000 осциллограмм в секунду. Высокая скорость захвата AVT1-202M повышает вероятность обнаружения редких и плавающих аномалий.
- Интерфейсы связи: Прибор Vesna AVT1-202M поддерживает запуск (триггер) и декодирование по сигналам I²C (Интегральная межсхемная шина), SPI (Последовательный периферийный интерфейс), UART (Универсальный асинхронный приемопередатчик) и, главное, CAN/CAN FD (Сеть контроллеров/CAN с гибкой скоростью передачи данных), что подтверждает его высокий уровень экспертности.
- Портативность: Встроенная литиевая батарея обеспечивает длительное время автономной работы, что критически важно при диагностике транспортных средств на выезде.
- Дисплей: Осциллограф портативный AVT1-202M оснащен 8-дюймовым экраном высокой четкости с разрешением 800x600 пикселей.
Область применения AVT1-202M
Осциллограф портативный Vesna AVT1-202M является ключевым инструментом для следующих задач в области автодиагностики:
- Углубленная диагностика систем зажигания: Точное измерение первичного и вторичного напряжения зажигания и анализ их формы.
- Анализ высокоскоростных датчиков: Тестирование сигналов с датчиков коленвала, распредвала, а также сложных цифровых датчиков, работающих на частотах до 200 МГц.
- Анализ шин данных: Декодирование и анализ протоколов CAN/CAN FD и LIN (Локальная взаимосвязанная сеть) для выявления ошибок связи и мониторинга данных.
- Общая электрическая диагностика: Поиск плавающих неисправностей, анализ пульсаций питания. Модель AVT1-202M с расширенным комплектом идеальна для выездной работы.
Комплектация AVT1-202M
Комплектация Vesna AVT1-202M является расширенной ("M") и включает специализированные принадлежности для автодиагностики:
- Основной измерительный блок Vesna AVT1-202M с встроенным автомобильным программным обеспечением.
- Комплект высококачественных пассивных пробников (2 штуки).
- Расширенный комплект принадлежностей ("M").
- Сетевой адаптер питания.
- Кабели связи с ПК.
Технические характеристики Vesna AVT1-202M
| Наименование характеристики | Описание |
|---|---|
| Исполнение | портативный |
| Применение | автомобильное |
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Входное сопротивление | 1 МОм |
| Вертикальное разрешение | 8 Бит |
| Частота дискретизации |
на каждый канал: 0,5 Гвыб/с при объединении каналов: 1 Гвыб/с |
| Глубина памяти |
на каждый канал: 35 Мотсчетов при объединении каналов: 70 Мотсчетов |
| Скорость захвата | 130,000 осцил/с |
| Запуск и декодирование по сигналам |
I²C, SPI, UART, RS-232/RS-422/RS-485; CAN/CAN FD; MIL-STD-1553В, ARINC 429 (стандартно) |
| Наличие батареи | + |
| Экран (диагональ; разрешение) | 8" 800×600 |
| Масса | 1,9 кг |
Опции Vesna AVT1-202M
- Высокочастотный токовый пробник АС/DC СР, 100 МГц, 5А/30А, BNC
- Низкочастотный токовый пробник АС/DC СР2100, DC-2.5 МГц, 10А/100А, BNC
- Низкочастотный токовый пробник АС/DC RСР, 2 Гц - 30 МГц, 6000А (Pik), BNC
- АС токовый пробник АСР1000, 10 Гц – 100 кГц, 0.1-1000 (Pik), BNC
- Высоковольтный дифференциальный пробник МDP, 500 МГц, 7000В (Pik), BNC
Закупки по тендерам
Для заявок на проведение торгов и закупок по тендерам свяжитесь с нашим тендерным отделом.
Юридическим и физическим лицам
Чтобы приобрести необходимое оборудование, выполните несколько простых шагов:
- Оформите заявку: нажмите кнопку «Купить товар» и заполните краткую форму, указав требуемую конфигурацию и опции.
- Согласуйте детали: наш специалист свяжется с вами для уточнения технических характеристик, наличия, итоговой стоимости и условий доставки.
Для юридических лиц подготовим официальное коммерческое предложение (КП), договор и счет с учетом специфики вашего запроса.
Для физических лиц предоставим договор и/или информацию о способах оплаты и условиях получения заказа.

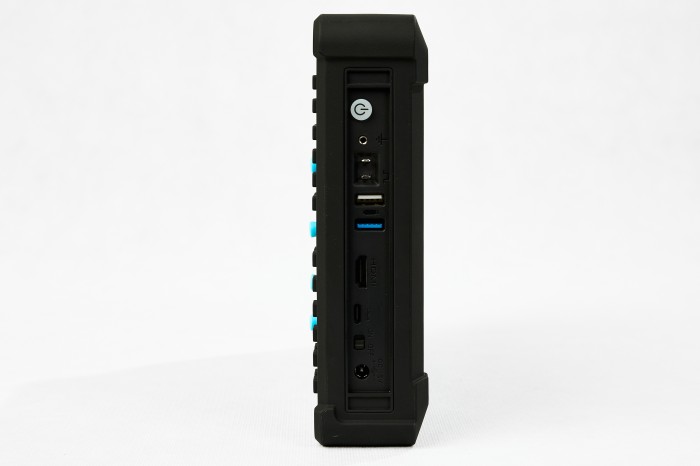

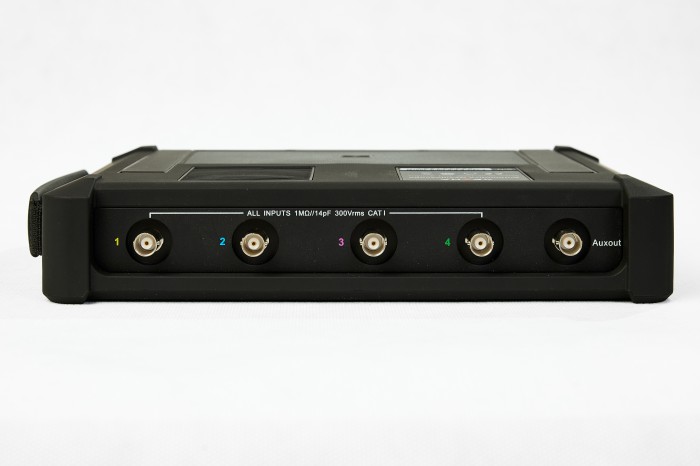

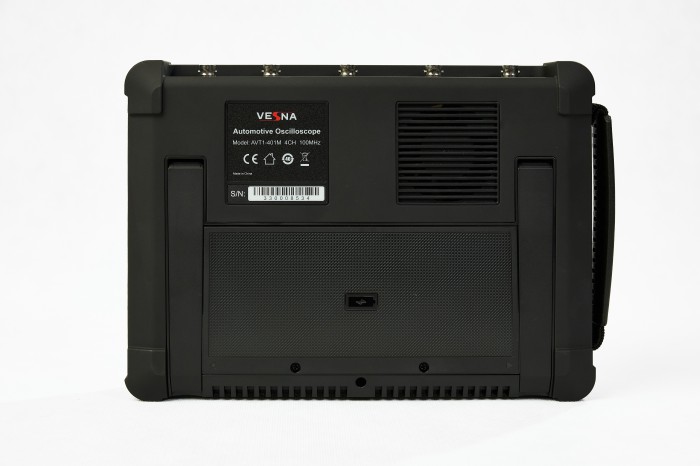

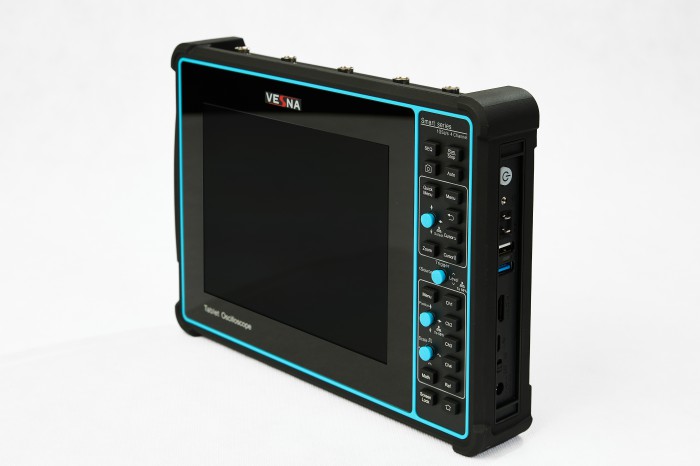

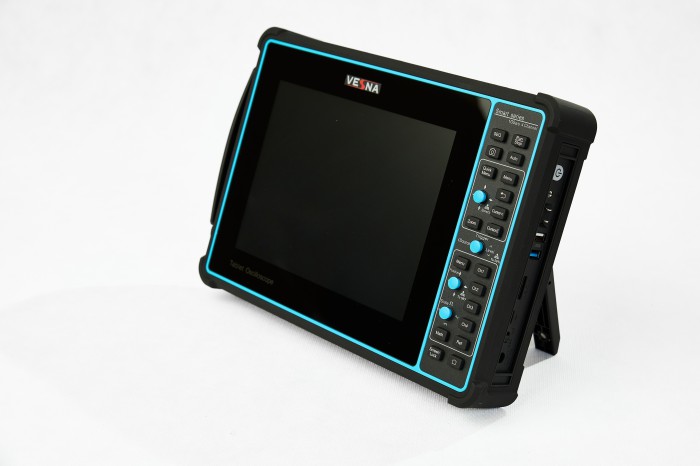

Фотогалерея
