СВЧ-модуль R&S HE400SHF для частот 5–20 ГГц — инструмент профессиональной пеленгации. Идеален для мобильных групп, работающих с Wi-Fi 6E, РРЛ и спутниковыми ИРИ. Гарантирует высокую точность локализации в полевых условиях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

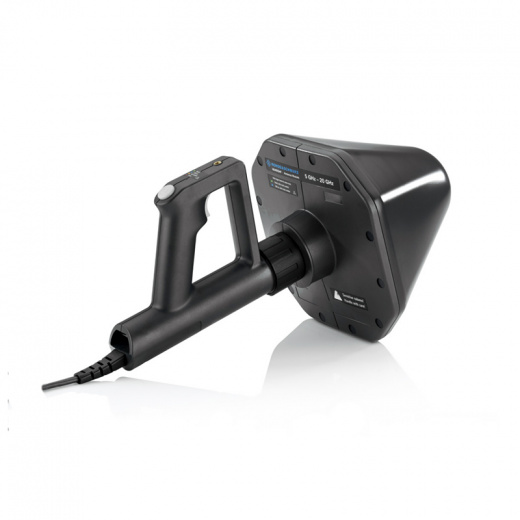

R&S HE400SHF представляет собой высокотехнологичный сменный модуль для переносных направленных антенн серии R&S HE400. Данный компонент специально разработан компанией Rohde & Schwarz для работы в сверхвысокочастотном (СВЧ) диапазоне, обеспечивая точное обнаружение и пеленгацию источников радиоизлучения в полосе частот от 5 ГГц до 20 ГГц. Благодаря продуманной конструкции, модуль HE400SHF позволяет специалистам эффективно решать задачи по поиску помех в современных сетях передачи данных и радиолокационных системах.
Преимущества R&S HE400SHF
- Высокая направленность: Модуль обладает ярко выраженной диаграммой направленности, что критически важно для точного определения азимута на источник сигнала в СВЧ-диапазоне.
- Широкий рабочий диапазон: Перекрытие частот от 5 ГГц до 20 ГГц позволяет использовать один модуль HE400SHF для мониторинга различных стандартов связи, включая Wi-Fi 6E, спутниковые каналы и радиорелейные линии.
- Быстрая смена поляризации: Конструкция крепления к рукоятке позволяет оператору оперативно переключаться между приемом сигналов с вертикальной и горизонтальной линейной поляризацией простым поворотом модуля на 90 градусов.
- Малые габариты и вес: Оптимизированный вес модуля минимизирует общую массу антенной системы, облегчая длительную работу оператора «с рук» в полевых условиях.
- Надежная фиксация: Использование фиксирующего кольца на антенной рукоятке гарантирует стабильное электрическое соединение и механическую прочность всей конструкции.
Комплектация R&S HE400SHF
При заказе позиции HE400SHF в комплект поставки входят:
- Антенный СВЧ-модуль: Оконечный приемный элемент в защищенном корпусе.
- Защитный колпак: Пластиковая накладка для предотвращения повреждения разъемов и излучателей при транспортировке.
- Паспорт изделия: Техническая документация с указанием серийного номера и подтверждением прохождения заводских испытаний.
Важно: Антенная рукоятка (например, HE400BC или HE400) и соединительные высокочастотные кабели не входят в данный комплект и приобретаются отдельно.
Применение R&S HE400SHF
Модуль HE400SHF является ключевым инструментом для решения следующих задач:
- Поиск утечек и помех: Обнаружение побочных электромагнитных излучений и локализация неисправного оборудования в диапазоне до 20 ГГц.
- Радиомониторинг: Оперативный контроль использования радиочастотного спектра вблизи режимных объектов и аэродромов.
- Измерение параметров поля: Использование в составе измерительных комплексов для оценки напряженности электрического поля (совместно с калиброванными приемниками).
- Локализация БПЛА: Пеленгация сигналов управления и передачи видеоданных беспилотных летательных аппаратов, работающих на частотах выше 5 ГГц.
Технические характеристики R&S HE400SHF
| Наименование характеристики | Описание |
|---|---|
| Диапазон частот | от 5 ГГц до 20 ГГц |
| Поляризация | Линейная (вертикальная / горизонтальная) |
| Входной импеданс | 50 Ω |
| КСВН | < 2,5 (типовое значение 1,5) |
| Тип разъема | Специализированный интерфейс серии R&S HE400 |
| Диапазон рабочих температур | от -10 °C до +55 °C |
| Масса | прибл. 0,25 кг. |
