National Instruments PCI-GPIB: контроллер IEEE 488. Чип TNT4882, скорость до 8 Мбайт/с (HS488) и 1,5 Мбайт/с (стандарт). Шина PCI 32 бит, буфер 128 байт. Поддержка NI-488.2. Надежное управление до 15 приборами в автоматизированных системах.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

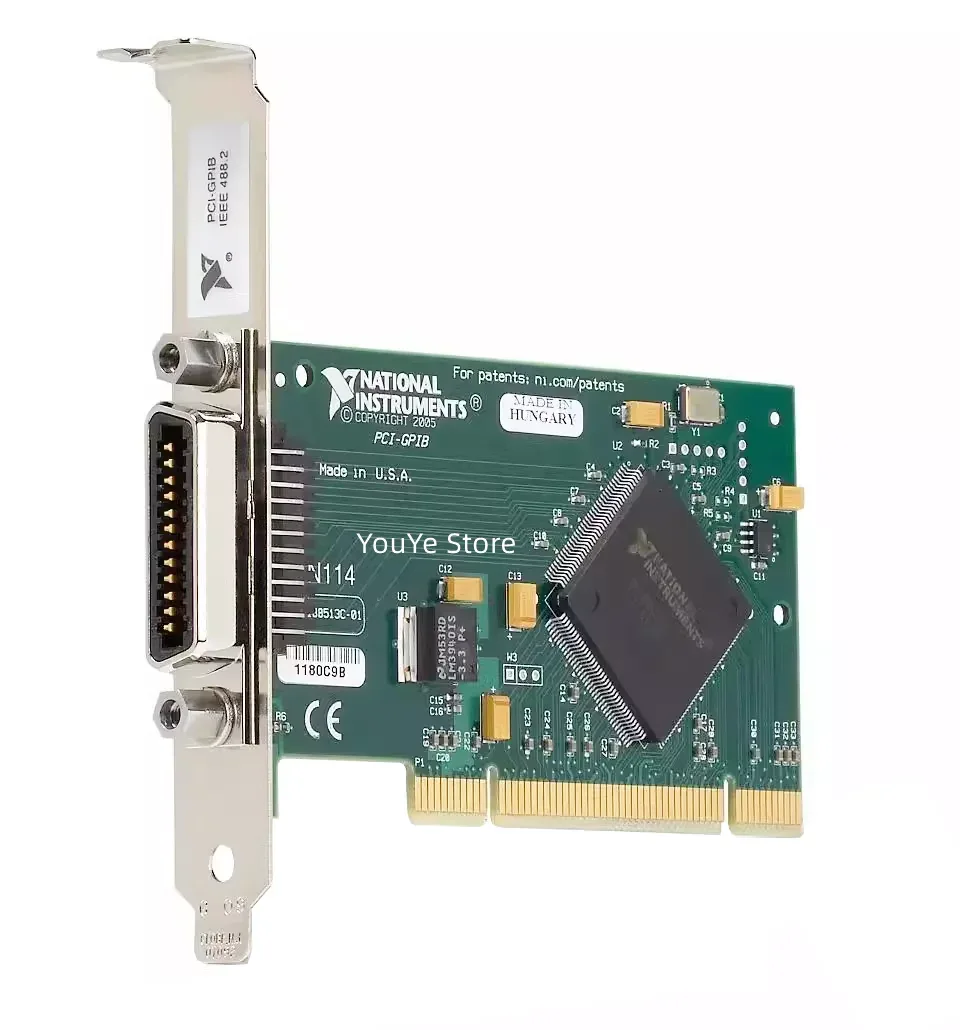

National Instruments PCI-GPIB — надёжный интерфейсный контроллер для подключения приборов стандарта GPIB к ПК через слот PCI
Контроллер National Instruments PCI-GPIB — это интерфейсная плата формата PCI, предназначенная для управления парком измерительных приборов по стандарту IEEE 488. Устройство PCI-GPIB базируется на специализированном контроллере TNT4882, который реализует функции Talker, Listener и Controller. Аппаратная часть PCI-GPIB поддерживает скорость передачи данных до 1,5 мегабайт в секунду в стандартном режиме и до 8 мегабайт в секунду по протоколу высокоскоростной передачи данных HS488. Плата PCI-GPIB оснащена встроенным буфером первого пришедшего — первого ушедшего объемом 128 байт. Шина PCI в PCI-GPIB поддерживает спецификацию 2.2 и работает с сигнальными уровнями 3,3 вольта и 5 вольт. Применение PCI-GPIB обеспечивает аппаратную совместимость с программным обеспечением NI-488.2 и средой LabVIEW.
Преимущества NI PCI-GPIB
Основные технические параметры PCI-GPIB (артикул PCI-GPIB):
- Производительность: чип TNT4882 обеспечивает аппаратную обработку протокола IEEE 488.2 без участия центрального процессора.
- Скорость: поддержка HS488 увеличивает пропускную способность PCI-GPIB до 8 мегабайт в секунду.
- Надежность: защита входов PCI-GPIB от электростатических разрядов и промышленных помех.
- Совместимость: полная поддержка приборов с интерфейсами GPIB, GP-IB и HP-IB.
- Гибкость: возможность работы PCI-GPIB в качестве системного контроллера или оконечного устройства.
- Точность: аппаратная синхронизация команд гарантирует минимальные задержки при опросе датчиков через PCI-GPIB.
Применение NI PCI-GPIB
Контроллер PCI-GPIB используется для следующих инженерных задач:
- Автоматизация стендов: объединение до 15 приборов в единую сеть управления через PCI-GPIB.
- Сбор данных: регистрация показаний мультиметров и анализаторов спектра в реальном времени.
- Управление SMU: прецизионное управление источниками-измерителями по шине GPIB.
- Калибровка: использование PCI-GPIB в метрологических лабораториях для поверки средств измерений.
- Тестирование компонентов: автоматизированная проверка параметров полупроводников на производстве.
Комплектация NI PCI-GPIB
Стандартный набор поставки PCI-GPIB (артикул PCI-GPIB):
- Интерфейсная плата National Instruments PCI-GPIB.
- Драйверы NI-488.2 и утилиты конфигурации.
- Технический паспорт устройства PCI-GPIB.
- Инструкция по установке в слот расширения PCI.
Технические характеристики NI PCI-GPIB
| Наименование характеристики | Описание |
|---|---|
| Производительность | |
| GPIB | |
| 3-wire | до 1536 кбайт/с |
| HS488 | до 7885 кбайт/с |
| Требования к питанию | |
| PCI-GPIB/TNT4882C | |
| 3,3 В | 121 мА, стандартный; 182 мА, максимум |
| 5 В | 300 мА, стандартный; 450 мА, максимум |
| PCI-GPIB/LP (низкий профиль) | |
| 5 В | 300 мА, стандартный; 450 мА, максимум |
| Соединитель | |
| GPIB | 24-контактный разъем IEEE 488 (PCI-GPIB/LP использует специальный кабель для преобразования между разъемом Micro D-Sub на плате и разъемом GPIB.) |
| PCI | Универсальный |
