Калибровочный набор R&S ZV‑Z170 (0–9 ГГц) для векторных анализаторов цепей. Включает стандарты Short, Open, Match, Through с разъёмами N - типа. Обеспечивает точную калибровку в 50 Ом трактах, совместим с сериями ZVA/ZVT, ZNB/ZNC, ZVL.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S ZV-Z170 Калибровочный набор для векторных анализаторов цепей

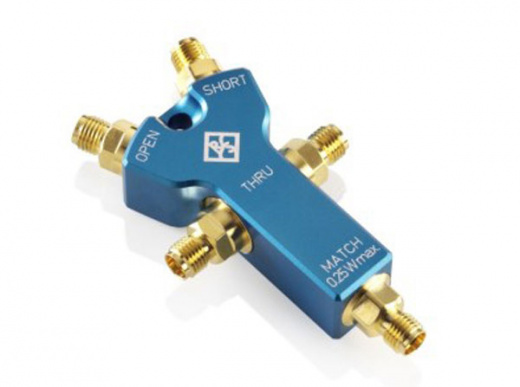

Калибровочный набор R&S ZV‑Z170 — профессиональное метрологическое решение для оперативной калибровки векторных анализаторов цепей. Устройство предназначено для работы с подключёнными кабелями и адаптерами в 50‑омных трактах и обеспечивает высокую точность измерений в частотном диапазоне от 0 до 9 ГГц. Конструкция выполнена в формате компактного моноблока, объединяющего в одном корпусе четыре базовых стандарта: Short (короткозамыкатель), Open (холостой ход), Match (согласованная нагрузка) и Through (перемычка). Каждый стандарт оснащён отдельным разъёмом типа N, что упрощает подключение и повышает удобство эксплуатации.
Набор интегрируется с векторными анализаторами цепей серий R&S ZVA/ZVT, ZNB/ZNC, ZVL и другим совместимым оборудованием бренда. Встроенное ПО приборов содержит параметры мер, что исключает необходимость ручного ввода коэффициентов или S‑параметров.
Технические характеристики R&S ZV-Z170
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 0 Гц – 9 ГГц |
| Тип разъема | N-типа («вилка» / «розетка») |
| Компоненты набора | КЗ, ХХ, СН, перемычка |
| Материал токоведущих элементов | Бериллиевая бронза (термически упрочнённая) |
| Корпус | Прочный металлический кейс с ложементом |
| Рабочая температура | от +15°C до +30°C (для калибровки) |
| Вес | 225 г |
Области применения R&S ZV-Z170
- Производственные линии — оперативная калибровка анализаторов на этапе сборки и тестирования радиоэлектронной аппаратуры.
- Сервис и ремонт — верификация точности измерений при техобслуживании и восстановлении оборудования.
- Исследовательские лаборатории — обеспечение метрологической достоверности экспериментов с высокочастотными цепями.
- Телекоммуникационные сети — калибровка приборов при развёртывании и настройке СВЧ‑оборудования.
- Сертификационные испытания — подготовка измерительных комплексов к поверке и аттестации согласно стандартам.
Ключевые особенности и возможности R&S ZV-Z170
- Универсальность калибровки: поддержка методик TOSM, OSM, TSM, TOM, а также нормировки по отражению и передаче, однонаправленных калибровок для двух портов.
- Автоматизация процессов: встроенное «мастер калибровки» в ПО анализаторов: пользователь выбирает набор через меню, указывает тип калибровки, далее следует экранным подсказкам.
- Автоматическое считывание данных: обработка показаний и запись погрешностей выполняются без участия оператора, что исключает субъективные ошибки.
- Высокая надёжность: токопроводящие элементы изготовлены из бериллиевой бронзы с термической обработкой, обеспечивающей прочность и износостойкость коннекторов.
- Мобильность: компактный формат «всё в одном» оптимален для выездных работ и производственных линий.
- Прямая интеграция с приборами: параметры мер заранее прописаны в ПО совместимых анализаторов, нет нужды импортировать данные или вводить коэффициенты вручную.
- Компенсация температурных дрейфов. Алгоритм корректирует смещения, вызванные изменением окружающей температуры, поддерживая стабильность результатов.
