Калибровочный смеситель R&S ZN‑ZM292 — высокоточный прибор для калибровки радиочастотных и микроволновых систем. Работает в диапазоне 10 МГц–40 ГГц, совместим с ВАЦ серии ZNA. Обеспечивает двухпортовую калибровку UOSM, имеет тройную балансную схему и высокий коэффициент развязки. Доступен в деревянном или пластмассовом контейнере.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

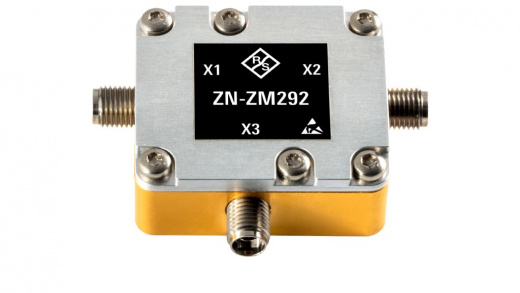

R&S ZN-ZM292 Калибровочный смеситель: описание и применение
Калибровочный смеситель R&S ZN‑ZM292 — высокоточный прибор для калибровки радиочастотных и микроволновых измерительных систем. Устройство предназначено для работы в широком диапазоне частот — от 10 МГц до 40 ГГц, — и обеспечивает высокую точность измерений при настройке векторного анализатора цепей (ВАЦ).
Принцип работы основан на смешивании сигналов с различными частотами для формирования эталонных условий калибровки. Прибор поддерживает как автоматическую, так и ручную калибровку, включая двухпортовую калибровку UOSM, что позволяет получать достоверные результаты измерений с изменением частоты. Смеситель полностью совместим с ВАЦ серии ZNA, расширяя их функциональные возможности.Технические характеристики R&S ZRX1100
Технические характеристики R&S ZN-ZM292
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | От 10 МГц до 40 ГГц |
| Количество измерительных портов | 3 |
| Импеданс | 50 Ом |
| Тип разъема | 2,92 мм (розетка) |
| Максимальная входная мощность | 0,15 Вт |
| Вес | 20 г |
Области применения R&S ZN-ZM292
- Калибровка векторного анализатора цепей — используется с ВАЦ серии ZNA для повышения точности измерений параметров СВЧ‑устройств.
- Разработка и тестирование радиочастотных компонентов — применяется при создании фильтров, усилителей, смесителей и других элементов СВЧ‑тракта.
- Сертификация радиоэлектронной аппаратуры — обеспечивает эталонную базу для проверки соответствия устройств отраслевым стандартам.
- Производственный контроль качества — используется на предприятиях, выпускающих радиочастотное оборудование, для проверки параметров готовой продукции.
Ключевые особенности и преимущества R&S ZN-ZM292
- Широкий частотный диапазон: охватывает спектр от 10 МГц до 40 ГГц, что делает прибор универсальным для большинства задач радиочастотной калибровки.
- Высокий коэффициент развязки между ВЧ/ПЧ и частотой гетеродина обеспечивает минимальные взаимные помехи и высокую точность измерений.
- Совместимость с ВАЦ серии ZNA: легко интегрируется в существующие измерительные системы Rohde & Schwarz.
- Поддержка двухпортовой калибровки UOSM: позволяет проводить калибровку с изменением частоты, повышая достоверность результатов.
- Тройная балансная схема: снижает уровень паразитных гармоник и улучшает линейность характеристик.
- Прочная конструкция: поставляется в защитном контейнере (деревянном или пластиковом), обеспечивая сохранность при транспортировке и хранении.
