R&S ZN‑Z32 (10 МГц – 8,5 ГГц) обеспечивает автоматическую коррекцию погрешностей векторных анализаторов цепей. Остаётся постоянно подключённым к тракту, поддерживает дистанционную калибровку через CAN‑шину. Совместим с многопортовыми системами (до 48 модулей на контроллер).
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

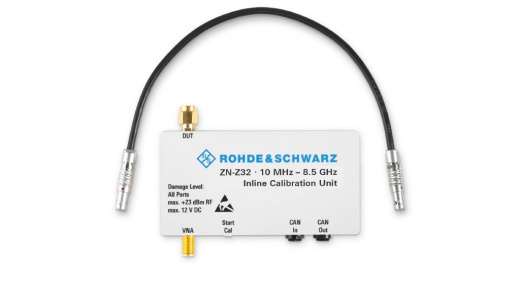

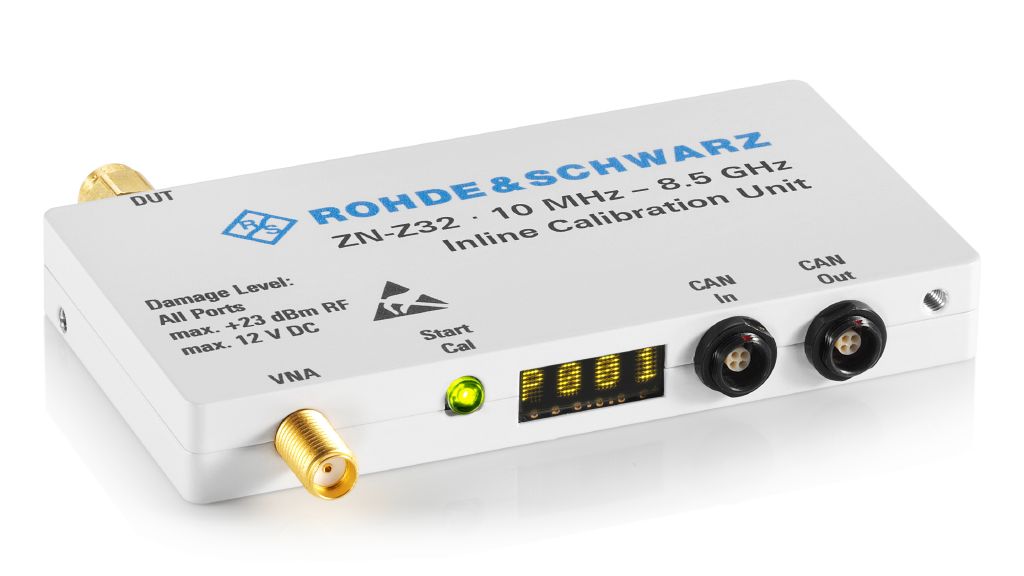

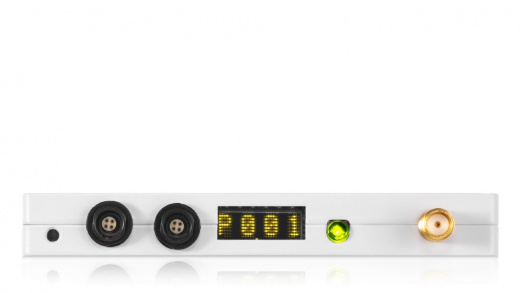

R&S ZN-Z32 Встроенный калибровочный блок
Встроенный калибровочный блок R&S ZN‑Z32 — специализированное решение от компании Rohde & Schwarz для высокоточной калибровки векторных анализаторов цепей (ВАЦ). Устройство предназначено для автоматизации процедур калибровки, что существенно сокращает время настройки измерительного комплекса и повышает достоверность получаемых данных. Блок интегрируется в рабочую среду ВАЦ, обеспечивая воспроизводимость результатов измерений в широком диапазоне частот.
Принцип работы основан на последовательной подаче эталонных калибровочных сигналов через встроенные элементы (открытый контур, замкнутый контур, согласованная нагрузка). Блок автоматически идентифицирует подключённые компоненты и выполняет серию измерений, формируя корректирующие коэффициенты для компенсации систематических погрешностей системы.
Технические характеристики R&S ZN-Z32
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | от 10 МГц до 8,5 ГГц |
| Количество портов | 1 |
| Тип соединителя | SMA (м/ж) |
| Диапазон мощности | От –45 дБм до +10 дБм |
| Масса | 0,2 кг |
| Рабочая температура | От +5 °C до +40 °C |
Области применения R&S ZN-Z32
- Разработка радиоэлектронной аппаратуры — калибровка измерительных стендов при проектировании СВЧ‑устройств.
- Сертификационные испытания — обеспечение точности измерений при проверке соответствия продукции стандартам.
- Производство антенн и фидерных систем — контроль параметров изделий в процессе серийного выпуска.
- Телекоммуникационные сети — настройка и диагностика оборудования связи, включая базовые станции 4G/5G.
- Научно‑исследовательские лаборатории — проведение экспериментов, требующих прецизионных СВЧ‑измерений.
Ключевые особенности и преимущества R&S ZN-Z32
- Дистанционная калибровка. Управление модулем осуществляется через шину CAN с использованием контрольного блока ZN‑Z30. Калибровочные процедуры запускаются из программного обеспечения, установленного на ПК или непосредственно на анализаторе цепей, что исключает необходимость физического доступа к оборудованию.
- Температурная компенсация. Встроенный датчик температуры позволяет учитывать тепловой дрейф параметров. Модуль характеризуется в различных температурных диапазонах, что обеспечивает стабильность измерений при колебаниях окружающей среды.
- Автоматическое обновление коррекции. Блок регулярно актуализирует данные о систематических погрешностях (направленность, согласование источника, отслеживание отражения и передачи), минимизируя влияние деградации компонентов и внешних факторов.
- Поддержка широкого частотного диапазона. Рабочий диапазон частот — от 10 МГц до 8,5 ГГц, что покрывает потребности большинства радиочастотных приложений.
