R&S ZN‑Z30 — контроллер для автоматизированных систем калибровки векторных анализаторов цепей. Управляет калибровочными модулями серии R&S ZN‑Z3x через CAN‑шину (до 48 модулей, дистанция до 40 м). Обеспечивает дистанционную калибровку одним нажатием кнопки. Позволяет строить многопортовые измерительные комплексы с гарантированной точностью и повторяемостью результатов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

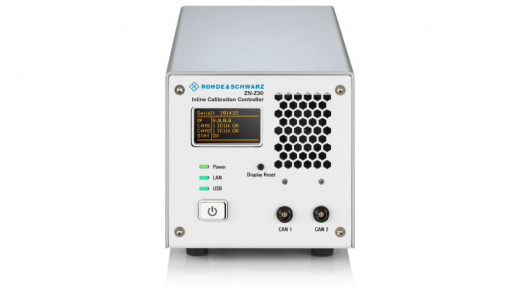

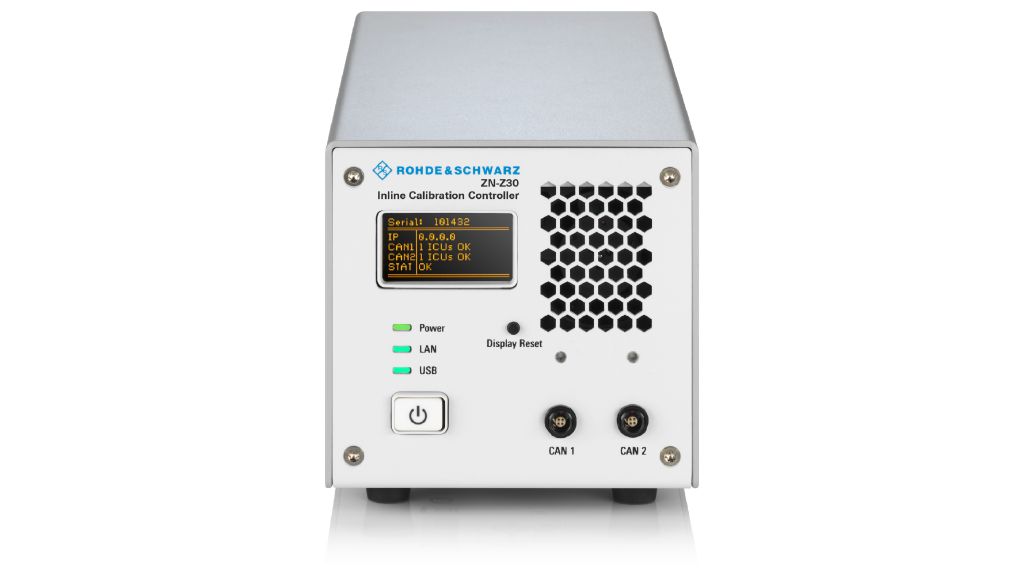

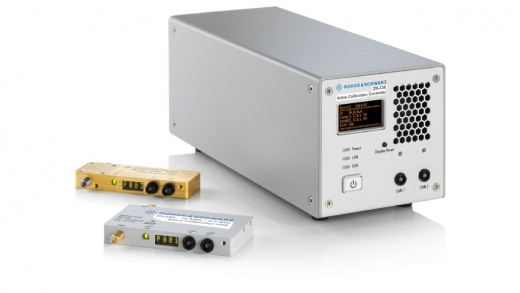

R&S ZN-Z30 Контроллер для калибровочных блоков R&S ZN-Z32, R&S ZN-Z33
R&S ZN‑Z30 — контроллер для управления встроенными калибровочными модулями серии ZN‑Z3x в системах автоматической калибровки векторных анализаторов цепей. Обеспечивает централизованное управление через CAN‑шину, поддерживает интеграцию с ВАЦ R&S (ZNB, ZNBT, ZVA, ZNA) и позволяет запускать калибровку одним нажатием кнопки. Прибор решает ключевую задачу метрологических лабораторий и производственных линий — поддержание точности измерений при минимизации временных затрат.
Устройство реализует полностью цифровую логику управления: вместо электромеханических реле используются полупроводниковые коммутаторы в самих модулях. Это гарантирует высокую скорость переключения, отсутствие механического износа и минимизацию погрешностей в СВЧ‑тракте. Контроллер поддерживает удалённое управление через Ethernet и совместим с фирменным ПО Rohde & Schwarz для автоматизации измерительных процессов.
Технические характеристики R&S ZN-Z30
| Наименование характеристики | Значение |
|---|---|
| Поддерживаемые модули | R&S ZN‑Z32 (до 8,5 ГГц), R&S ZN‑Z33 (до 40 ГГц) |
| Количество портов | До 48 |
| CAN-шина | Поддержка 2 линий ( до 24 устройств в каждой) |

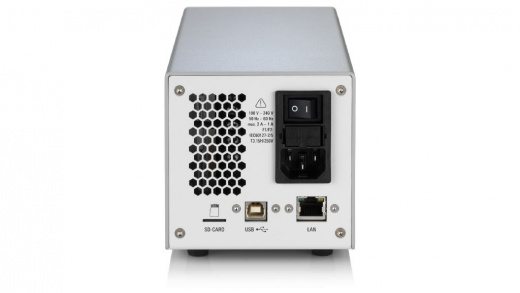

| Интерфейс управления | CAN (до 40 м), Ethernet |
| Совместимость | ВАЦ серий R&S ZNB, ZNBT, ZVA, ZNA |
| Питание | 100–240 В, 50–60 Гц |
| Масса | 1,5 кг |
Области применения R&S ZN-Z30
- Производственные линии: автоматизированная калибровка приборов на этапах сборки и тестирования, сокращение времени простоя оборудования.
- Космическая промышленность: работа в термовакуумных камерах (TVAC) с модулями ZN‑Z33 TVAC, обеспечивающими стабильность при экстремальных температурах.
- Сертификационные центры: стандартизированные процедуры калибровки с документированием результатов для соответствия нормативным требованиям.
- Телекоммуникационные предприятия: обслуживание СВЧ‑оборудования и антенных систем, где критична регулярная проверка параметров без демонтажа.
Ключевые особенности и преимущества R&S ZN-Z30
- Автоматизация калибровки: выполнение процедуры одним нажатием кнопки без физического вмешательства.
- Масштабируемость: поддержка до 48 калибровочных модулей в единой системе.
- Дистанционное управление: контроль через Ethernet с любого ПК в сети.
- Надёжная связь: CAN‑шина с защитой от помех и дальностью до 40 м.
- Интеграция с ПО: совместимость с фирменным программным обеспечением R&S для ВАЦ.
- Гибкость конфигурации: возможность построения многопортовых измерительных комплексов.
