R&S ZN-Z156 Калибровочный блок

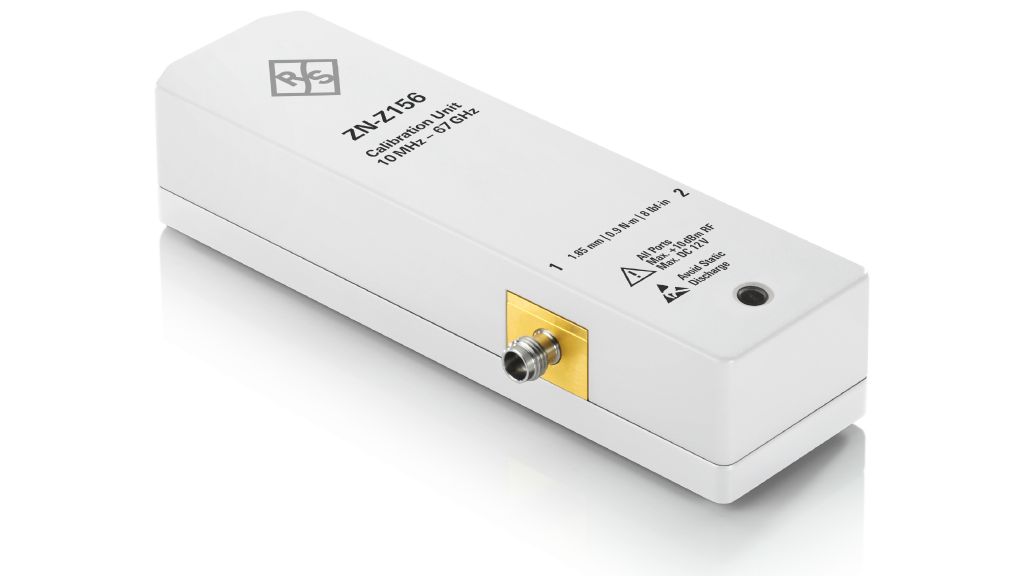

R&S ZN-Z156 Двухпортовый калибровочный блок

Калибровочный блок R&S ZN-Z156 представляет собой экономичное и эффективное решение для автоматизации процесса калибровки двухпортовых векторных сетевых анализаторов Rohde & Schwarz. Несмотря на компактные размеры и минимальное количество портов, это устройство сохраняет все преимущества семейства ZN-Z1x: высокую точность, превосходную повторяемость и простоту использования. Оно предназначено для лабораторий, учебных центров и сервисных подразделений, где основная работа ведется с классическими двухпортовыми измерениями S-параметров.

Принцип работы модуля основан на автоматическом последовательном подключении встроенных прецизионных калибровочных стандартов к портам 1 и 2 анализатора. Это полностью исключает необходимость использования ручного калибровочного набора и связанные с ним риски: повреждение разъемов, перепутывание стандартов, зависимость от квалификации оператора. Блок обеспечивает полную калибровку SOLT за время, сравнимое с однократным ручным подключением, что кардинально повышает операционную эффективность при ежедневной работе.

Технические характеристики R&S ZN-Z156

Области применения R&S ZN-Z156

• Учебные лаборатории и ВУЗы: Позволяет студентам легко осваивать основы точных ВЧ-измерений, не тратя время на сложную ручную калибровку.
• Сервисные и ремонтные мастерские: Обеспечивает быструю и стандартизированную диагностику двухпортовых устройств: фильтров, усилителей, кабельных сборок.
• Научно-исследовательские проекты с двухпортовыми системами: Идеально для долгосрочных экспериментов, где требуется стабильность измерительной системы.
• Контроль качества простых RF-компонентов: В малых и средних производствах для входного/выходного контроля пассивных компонентов.

Ключевые особенности R&S ZN-Z156

• Возможности подключения и управления. Блок подключается к анализатору через USB‑интерфейс, получая питание и команды управления по этой же линии. Допускается одновременное подключение нескольких калибровочных модулей и периферийных устройств (флешек, мышей) к разным USB‑портам анализатора. Устройство можно подключать/отключать во время работы анализатора, однако запрещено разрывать соединение во время передачи данных. Для обновления прошивки блок необходимо отсоединить.
• Конфигурация и диапазон частот. Устройство поддерживает двухпортовую конфигурацию с разъёмами типа 1,85 мм (розетка) и работает в диапазоне частот от 10 МГц до 67 ГГц, что делает его оптимальным для высокочастотных измерений.
• Автоматическая калибровка. Анализатор самостоятельно выбирает и коммутирует встроенные калибровочные стандарты (ХХ, КЗ, согласованная нагрузка), исключая ручное переключение. Процесс запускается через меню анализатора: пользователь указывает порты для калибровки, тип процедуры и сопоставление RF‑портов. После завершения калибровки тестовые кабели заменяются на исследуемое устройство.
• Совместимость с автоматизированными системами. Устройство интегрируется в автоматизированные измерительные комплексы, поддерживая скрипты и удалённое управление через интерфейс анализатора.
• Защита от ошибок. Встроенные алгоритмы проверяют корректность подключения портов и предотвращают выполнение калибровки при неверных настройках, снижая риск некорректных результатов.
