Многопортовый калибровочный блок R&S ZN-Z154 (6 портов) обеспечивает автоматическую и точную калибровку сложных измерительных систем. Решение от Rohde & Schwarz для задач, требующих максимальной эффективности и повторяемости в производстве и R&D
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

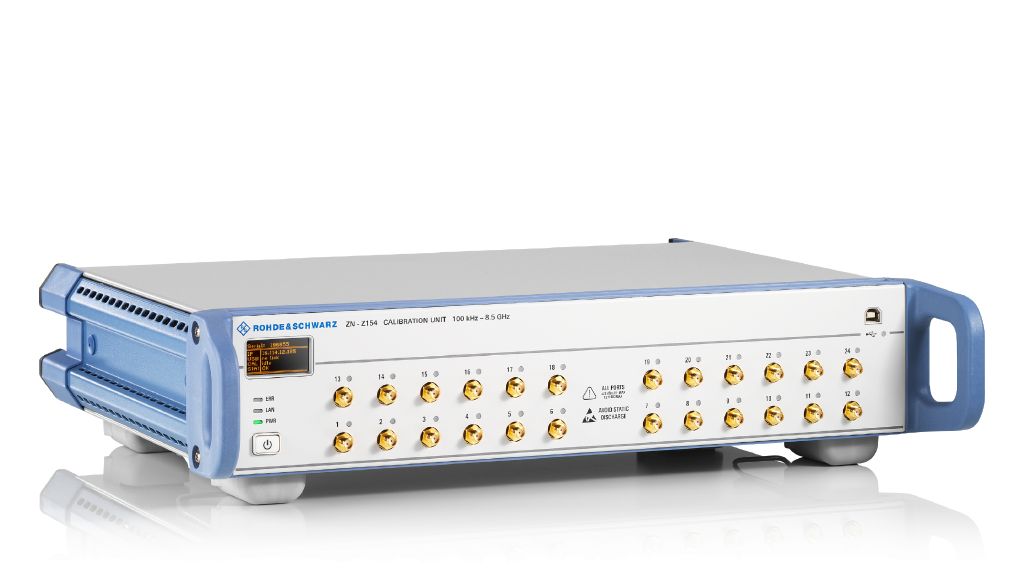

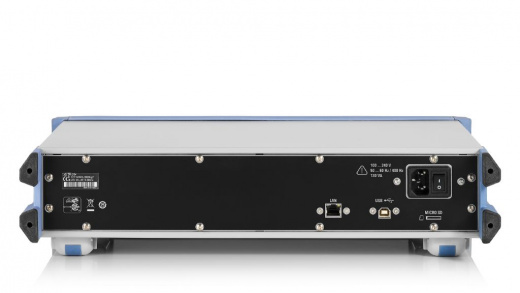

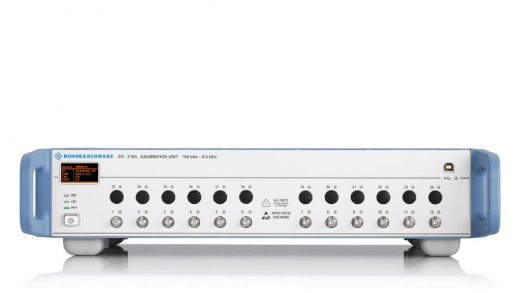

R&S ZN-Z154 Многопортовый калибровочный блок сетевого анализатора
R&S ZN-Z154 – это профессиональный 6-портовый калибровочный блок, расширяющий возможности автоматизации для современных многопортовых векторных сетевых анализаторов. В условиях растущей сложности тестируемых устройств, таких как многолучевые антенные системы, сложные коммутационные матрицы или MIMO-трансиверы, ручная калибровка становится узким местом. Блок эффективно решает эту проблему, предоставляя интегрированное решение для высокоскоростной и точной калибровки всех шести портов одновременно.
Блок функционирует как интеллектуальный коммутатор, который под управлением ПО анализатора подключает к каждому порту необходимый калибровочный стандарт (короткое замыкание, нагрузка 50 Ом, холостой ход или линию передачи). Это позволяет выполнить полную 6-портовую калибровку SOLT без единого ручного переключения. В результате пользователь получает не только экономию времени, но и исключительную стабильность условий измерения, что является ключевым требованием для сравнительного анализа и долгосрочных исследований.
Технические характеристики R&S ZN-Z154
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 6 ( с опциональным расширением до 24) |
| Диапазон частот | от 100 кГц до 8,5 ГГц |
| Тип разъемов | SMA (розетка) |
| Интерфейс управления | USB |
| Максимальная входная мощность | +23 дБм |
| Максимальное входное постоянное напряжение | 12 В |
| Вес | 7 кг |
Области применения R&S ZN-Z154
- Разработка и тестирование активных антенных систем: Калибровка многопортовых стендов для измерения параметров массивов излучателей с цифровым формированием луча.
- Автоматизированные испытательные стенды (ATE): Интеграция в роботизированные системы для высокопроизводительного тестирования в аэрокосмической и оборонной отраслях.
- Исследования в области электромагнитной совместимости (ЭМС): Подготовка анализаторов для измерений в реверберационных камерах и на открытых испытательных площадках.
Ключевые особенности R&S ZN-Z154
- Многопортовая конфигурация. Базовая версия включает 6 портов, но с опциями расширения (R&S ZNZ154‑B22, R&S ZNZ154‑B32, R&S ZNZ154‑B42) количество портов можно увеличить до 24. Это делает устройство универсальным для тестирования сложных радиочастотных систем.
- Автоматизированная калибровка. После подключения к анализатору цепей устройство автоматически обнаруживается через USB. Калибровка всех портов выполняется одним нажатием кнопки.
- Адаптация под нестандартные разъёмы. Встроенное ПО анализаторов R&S ZNB/ZVA/ZNA поддерживает пользовательскую характеризацию. Если стандартные SMA-разъёмы не подходят, можно подключить адаптер и включить его в состав модуля калибровки.
- Мини‑дисплей OLED. Отображает серийный номер прибора, IP‑адрес, состояние USB‑соединения, статус калибровки и коды ошибок. Это облегчает идентификацию устройства при подключении нескольких блоков к одному контроллеру.
- Диапазон частот. Работает в полосе от 100 кГц до 8,5 ГГц, что покрывает большинство задач радиочастотных измерений.
- Встроенная память: служит для сохранения заводских характеристик. Для записи пользовательских данных можно использовать карту MicroSD.
Дополнительные опции R&S ZN-Z154
| Опция и номер заказа | Описание |
|---|---|
| R&S ZNZ154‑B22 (1319.5136.22) | Дополнительный порт с 7 по 12 |
| R&S ZNZ154‑B32 (1319.5136.22) | Дополнительный порт с 13 по 18 |
| R&S ZNZ154‑B42 (1319.5136.42) | Дополнительный порт с 19 по 24 |
