Блок калибровки R&S ZN-Z153 на 4 порта упрощает и ускоряет настройку векторных сетевых анализаторов. Обеспечивает автоматическую, высокоточную калибровку для производственных и лабораторных применений, повышая скорость и надежность RF-измерений.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

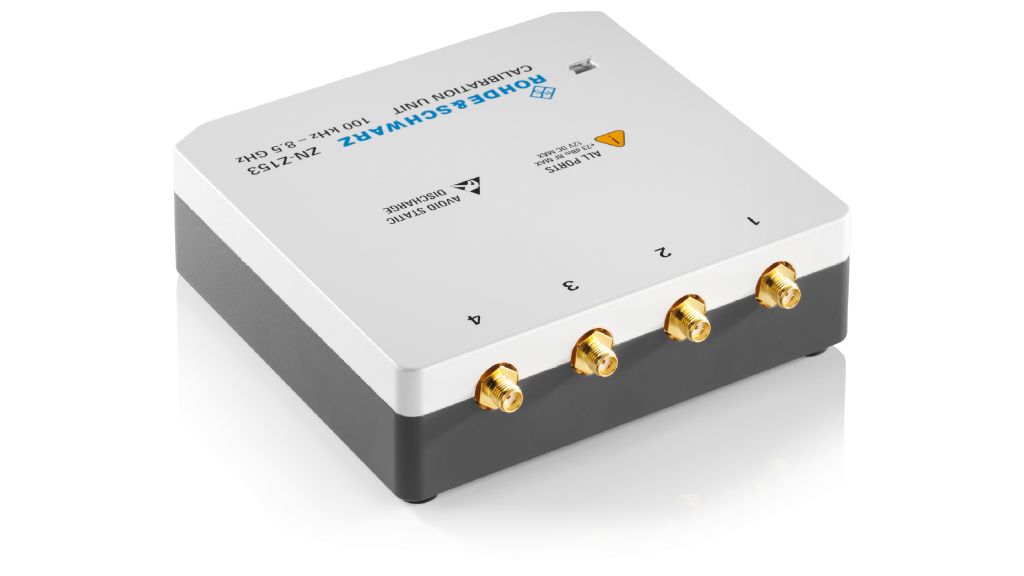

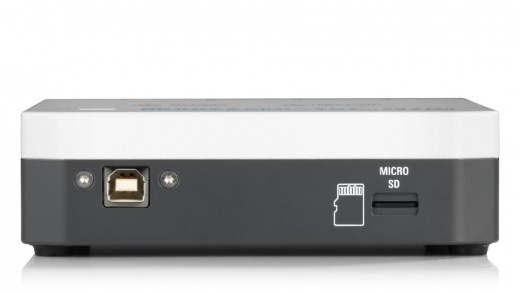

R&S ZN-Z153 Калибровочный блок для сетевого анализатора (4 порта)
Калибровочный блок R&S ZN-Z153 – это оптимальное решение от компании Rohde & Schwarz для лабораторий и производств, где используются 4-портовые векторные сетевые анализаторы. Устройство автоматизирует процесс калибровки, заменяя набор механических калибровочных стандартов и минимизируя вмешательство оператора. Это не только экономит ценное время, но и обеспечивает беспрецедентную повторяемость и точность измерений S-параметров таких компонентов, как балансные усилители, направленные ответвители или симметричные фильтры.
Конструкция блока основана на надежной коммутационной матрице, которая последовательно подключает встроенные высокостабильные калибровочные нагрузки к каждому из четырех портов. Управление осуществляется через стандартный интерфейс USB, а полная интеграция с программным обеспечением анализаторов Rohde & Schwarz делает процесс интуитивно понятным. Благодаря использованию блока, пользователь получает готовую к измерениям систему за минимальное время, сводя к нулю риск ошибок, связанных с неправильным подключением или износом ручных калибровочных аксессуаров.
Технические характеристики R&S ZN-Z153
| Наименование характеристики | Значение |
|---|---|
| Количество портов | 4 |
| Диапазон частот | от 100 кГц до 8,5 ГГц |
| Тип разъемов | SMA (розетка) |
| Интерфейс управления | USB |
| Максимальная входная мощность | +23 дБм |
| Максимальное входное постоянное напряжение | 12 В |
| Вес | 0,79 кг |
Области применения R&S ZN-Z153
- Измерение балансных устройств: Идеально для калибровки VNA при тестировании дифференциальных (балансных) компонентов, таких как входы/выходы микросхем или балансные антенны.
- Контроль качества в электронной промышленности: Обеспечивает быструю и надежную подготовку измерительных систем для входного/выходного контроля RF-модулей.
- Образовательные и исследовательские учреждения: Позволяет студентам и исследователям легко выполнять точные измерения, не углубляясь в сложности ручной калибровки.
- Ремонтные и сервисные центры: Упрощает и стандартизирует процесс диагностики и тестирования неисправных RF-компонентов.
Ключевые особенности R&S ZN-Z153
- Автоматизация для 4-портовых систем: Специально разработан для эффективной работы с популярными 4-портовыми конфигурациями VNA.
- Высокая точность калибровочных стандартов: Встроенные нагрузки и стандарты характеризуются в заводских условиях, что гарантирует низкую неопределенность измерений.
- Простота интеграции: Готовые драйверы и поддержка в ПО ZNA, ZNB, ZND обеспечивают быстрое развертывание.
- Экономия времени: Сокращает время на подготовку измерительного стенда на 70-80% по сравнению с ручными методами.
- Снижение стоимости владения: Увеличивает срок службы кабелей и разъемов анализатора, сокращая затраты на дорогостоящий ремонт.
- Надежная конструкция: Прочный металлический корпус обеспечивает защиту внутренних компонентов и стабильность характеристик.
- Универсальность частотного диапазона: Широкое покрытие частот делает блок применимым для задач от НЧ до нижнего СВЧ-диапазона.
- Совместимость с семейством ZN-Z1x: Единый подход к управлению и эксплуатации при использовании нескольких блоков в системе.
