R&S FSH-Z28 Калибровочный стандарт DC – 8 ГГц

R&S® FSH-Z28: Полевая калибровка, точность.

FSH-Z28 – высококачественный комбинированный калибровочный стандарт от ведущего мирового производителя Rohde & Schwarz. Этот компактный прибор разработан специально для использования с портативными анализаторами спектра и сетей серии FSH, такими как FSH4 и FSH8, обеспечивая точную калибровку в широком частотном диапазоне от 0 Гц до 8 ГГц. FSH-Z28 является незаменимым инструментом для инженеров, работающих с радиочастотными системами непосредственно в полевых условиях.

Обзор R&S® FSH-Z28

Калибровочный стандарт FSH-Z28 объединяет в себе три основных калибровочных элемента: разомкнутую цепь (Open), короткое замыкание (Short) и согласованную нагрузку 50 Ом (Load). Такая комбинация позволяет выполнять быструю и точную калибровку для измерений коэффициента стоячей волны по напряжению (VSWR) и функции дистанции до повреждения в кабеле (DTF), что критически важно для диагностики и обслуживания антенно-фидерных трактов. Его универсальность и портативность делают его идеальным спутником для инженеров, которым требуется надёжный и удобный инструмент для работы вне лаборатории.

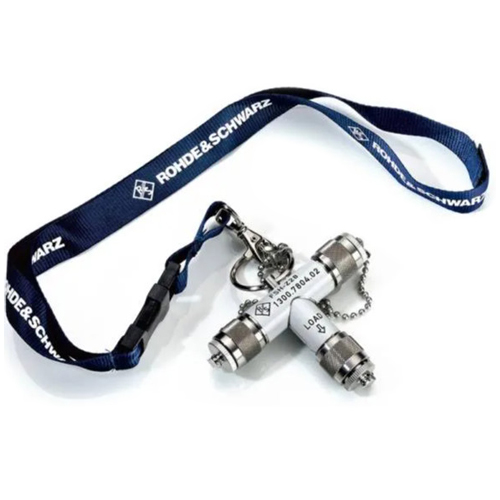

FSH-Z28 оснащён стандартным разъёмом N-типа (male – вилка), обеспечивая широкую совместимость с большинством антенн, кабелей и тестовых адаптеров. Поддержка скалярного и векторного анализа сетей в диапазоне до 8 ГГц гарантирует высокую точность результатов измерений, необходимых для оценки производительности РЧ-систем. Компактная и продуманная конструкция объединяет все необходимые калибровочные элементы в одном корпусе, что значительно упрощает транспортировку и использование, исключая необходимость носить с собой несколько отдельных стандартов. Кроме того, для максимального удобства при проведении калибровочных работ в полевых условиях, устройство имеет возможность крепления (например, подвешивания на шею), что позволяет всегда иметь его под рукой.

Ключевые особенности R&S® FSH-Z28

Комбинированный калибровочный стандарт R&S® FSH-Z28 обладает следующими ключевыми особенностями:

• Интегрированный стандарт: Объединяет элементы Open, Short и Load в одном компактном устройстве, оптимизируя рабочее пространство и упрощая процесс калибровки.
• Широкий частотный диапазон: Эффективно работает в диапазоне от 0 Гц до 8 ГГц, охватывая большинство частот, используемых в телекоммуникационных системах и других РЧ-приложениях.
• Удобство полевого использования: Возможность подвешивания на шею обеспечивает быстрый доступ к стандарту во время выполнения измерений, повышая оперативность работы.
• Полная совместимость: Разработан специально для использования с портативными анализаторами Rohde & Schwarz серии R&S® FSH (модели FSH4 и FSH8), гарантируя безупречную работу.
• Высокая точность: Обеспечивает надёжные и точные калибровочные данные для измерений VSWR и DTF, что критически важно для оценки целостности и производительности кабельно-антенных систем.
• Простота подключения: Оснащён стандартным и распространённым разъёмом N-типа (папа) для лёгкого и надёжного соединения с тестируемым оборудованием.

Технические характеристики R&S® FSH-Z28
