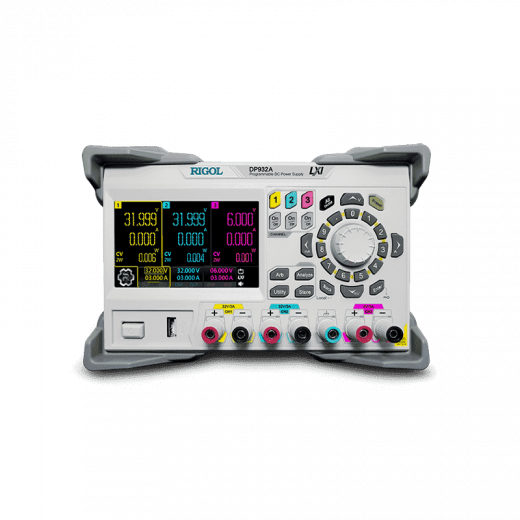

Rigol DP932A Источник питания постоянного тока 32 В, 3 А, 210 Вт

Профессиональный трехканальный источник питания постоянного тока RIGOL DP932A

RIGOL DP932A представляет собой высокоточный программируемый источник питания постоянного тока линейного типа, являющийся флагманской моделью в серии DP900. Это устройство сочетает в себе превосходные технические характеристики, низкий уровень шумов и широкие функциональные возможности, необходимые для решения сложных задач в профессиональных исследовательских лабораториях, при разработке и отладке чувствительной электроники, а также в автоматизированных тестовых системах. Благодаря трем полностью независимым и изолированным каналам с общей выходной мощностью 210 Вт, модель позволяет одновременно питать несколько устройств или узлов одной схемы, обеспечивая гибкость и удобство на рабочем месте.

В основе прибора лежит линейная топология построения, которая гарантирует исключительно чистый выходной сигнал. Уровень пульсаций и шумов не превышает 350 мкВ скз и 2 мВ от пика до пика в широкой полосе частот 20 Гц - 20 МГц. Это критически важно при питании прецизионных усилителей, АЦП/ЦАП, датчиков и других компонентов, чувствительных к помехам по цепям питания. Время переходного процесса менее 50 мкс позволяет источнику мгновенно реагировать на резкие изменения тока нагрузки, обеспечивая стабильность напряжения в динамических режимах работы, что особенно актуально при тестировании цифровых схем и двигателей.

Технические характеристики RIGOL DP932A

Назначение и применение RIGOL DP932A

• Разработка и отладка аналоговых схем: Низкий уровень шумов и высокое разрешение делают модель идеальным выбором для питания операционных усилителей, фильтров и прецизионных источников опорного напряжения. Возможность точной установки малых напряжений (до 1 мВ) позволяет детально исследовать пороговые характеристики транзисторов и микросхем.
• Тестирование цифровых систем и микроконтроллеров: Три независимых канала позволяют одновременно питать ядро микроконтроллера, его периферию и исполнительные механизмы от одного прибора. Быстрый отклик на скачки тока гарантирует стабильность питания при переключениях большого количества логических элементов.
• Питание датчиков и сенсорных узлов: Чистое выходное напряжение предотвращает попадание помех в измерительный тракт, что критически важно для точности показаний тензодатчиков, термопар и других сенсоров с малым уровнем выходного сигнала.
• Образовательный процесс в ВУЗах: Благодаря наглядному интерфейсу, функции произвольной формы сигнала и возможности удаленного управления, прибор идеально подходит для выполнения лабораторных работ по электронике, автоматике и схемотехнике.

Ключевые особенности и встроенные функции RIGOL DP932A

• Сверхнизкий уровень шума и пульсаций: Линейная схема стабилизации в сочетании с тщательно продуманной топологией печатной платы обеспечивают уровень шума менее 350 мкВ скз, что сравнимо с показателями лабораторных источников питания премиум-класса и гарантирует отсутствие паразитной модуляции тестируемого устройства.
• Быстрый переходной процесс: Обеспечивает мгновенную компенсацию падения напряжения при резком увеличении потребления тока нагрузкой. Это свойство незаменимо при тестировании импульсных устройств, исключая ложные срабатывания защит и сбои в их работе.
• Расширенная функция произвольной формы сигнала (Arb): Встроенный генератор позволяет создавать и воспроизводить сложные последовательности изменения выходного напряжения и тока с минимальным временем шага 100 мс. Это дает возможность моделировать нестабильность питания, имитировать поведение солнечных батарей или аккумуляторов в различных условиях.
• Режимы последовательного и параллельного соединения каналов: Аппаратная функция, активируемая одной клавишей, позволяет объединить первые два канала для получения двукратного напряжения (до 64 В) или двукратного тока (до 6 А) без использования внешних перемычек и дополнительных настроек в программном обеспечении, что значительно экономит время.
• Функция анализатора выходной емкости: Встроенная функция позволяет оценить общую емкость нагрузки, подключенной к выходу источника. Это полезно для быстрой проверки конденсаторов фильтров или выявления неисправностей в цепях питания платы.
• Режим приоритета напряжения/тока: Возможность выбора приоритета работы (CV или CC) при выходе на заданные параметры. Это позволяет оптимизировать скорость выхода на режим для различных типов нагрузки (например, быстрый старт для емкостной нагрузки в режиме CV или плавный старт для индуктивной в режиме CC).
• Функция мониторинга и анализа трендов: Встроенная функция монитора позволяет отслеживать изменения выходных параметров во времени с возможностью записи и отображения трендов на экране, что облегчает выявление нестабильностей в работе питаемого устройства.

Дополнительные опции RIGOL DP932A
