Двухканальный блок питания R&S NGM202. Выходная мощность 120 Вт, напряжение 0-20 В/канал, выходной ток 6А/канал. Сенсорный дисплей 5 дюймов, интерфейсы LAN, USB, GPIB (опция). Решение для сложных многоканальных тестов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
R&S NGM202: Блок питания программируемый двухканальный
R&S NGM 202 — это современный двухканальный источник питания, разработанный для выполнения сложных измерительных задач в лабораторных и производственных условиях. Прибор оснащен двумя независимыми выходными каналами, каждый из которых способен работать как в режиме источника, так и в режиме нагрузки, что значительно расширяет его функциональные возможности.
Устройство отличается высокой точностью измерений и быстрым временем отклика. Благодаря двухквадрантной архитектуре выходных каскадов, блок может не только подавать питание на тестируемые устройства, но и поглощать энергию, что делает его универсальным инструментом для различных испытаний.
Технические характеристики R&S NGM202
| Наименование характеристики | Значение |
|---|---|
| Количество выходных каналов | 2 |
| Выходная мощность | 120 Вт |
| Выходное напряжение на канал | от 0 В до 20 В |
| Выходной ток на канал | ≤ 6 В: от 0 А до 6 А; > 6 В: от 0 А до 3 А |
| Функции измерения | Напряжение, сила тока, мощность, энергия |
| Скорость сбора данных | до 500 тыс выборок в секунду |
| Пульсации и шум (напряжение и ток) |
<500 мкВ(СКЗ); <1 мА (СКЗ) |
| Интерфейсы | LAN (LXI Core), USB, GPIB (опция) |
| Дисплей | Цветной TFT, 5 дюймов |
Области применения R&S NGM202
- Разработка электроники: тестирование устройств с несколькими источниками питания и сложными схемами энергопотребления.
- Калибровка оборудования: использование в качестве эталонного источника питания для двухканальных систем.
- Тестирование силовых устройств: проверка работы преобразователей, регуляторов и других компонентов с несколькими питающими напряжениями.
- Лабораторные исследования: проведение комплексных измерений с одновременным контролем нескольких параметров.
- Производственный контроль: тестирование серийных изделий с множественными требованиями к питанию.
- Разработка IoT-устройств: оценка энергопотребления при различных режимах работы с использованием раздельных источников питания.
Ключевые особенности R&S NGM202
- Двухканальная архитектура. Независимые выходные каналы обеспечивают суммарную мощность до 120 Вт (по 60 Вт на каждый). Оба канала могут работать как в параллельном, так и в последовательном режиме, что значительно расширяет возможности тестирования различных устройств.
- Точность измерений. Разрешающая способность прибора достигает 6,5 разрядов при измерении напряжения, тока и мощности. Четыре измерительных диапазона тока на каждом канале позволяют проводить точные измерения как при низком энергопотреблении, так и при высоких токах.
- Защита и безопасность. Гальваническая изоляция каналов от земли и друг от друга обеспечивает надежную защиту при проведении испытаний. Релейная изоляция выходного каскада и многоуровневая система защиты от перегрузок повышают безопасность эксплуатации.

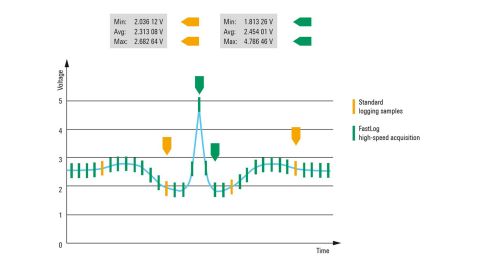

- Быстродействие системы. Время восстановления менее 30 микросекунд позволяет мгновенно реагировать на изменения нагрузки. Функция FastLog обеспечивает высокоскоростной сбор данных со скоростью до 500 000 отсчетов в секунду.
- Режимы работы. Двухквадрантная архитектура дает возможность каждому каналу работать как в режиме источника, так и в режиме нагрузки. Доступны режимы постоянного напряжения, тока и сопротивления с возможностью регулировки выходного импеданса.

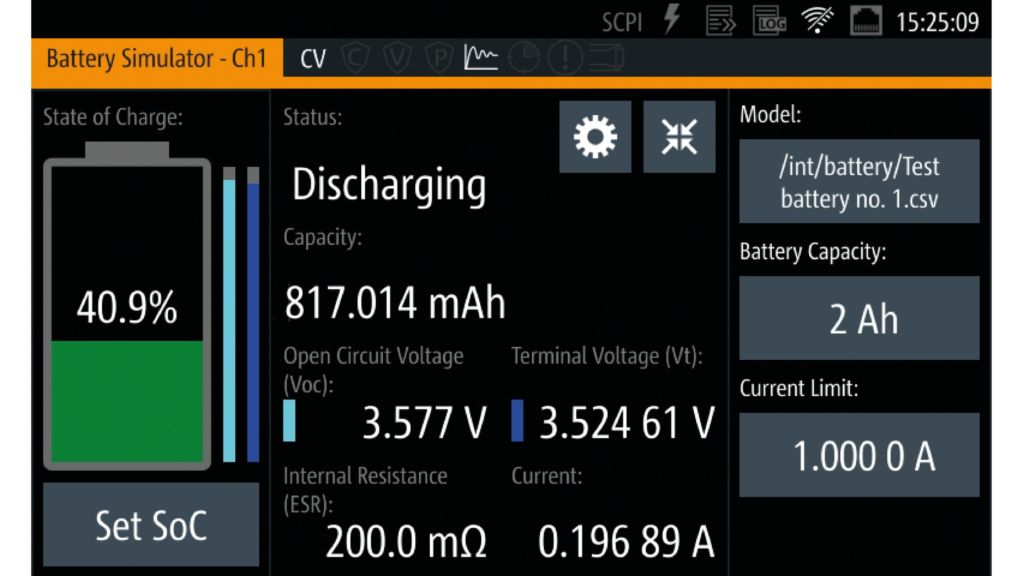

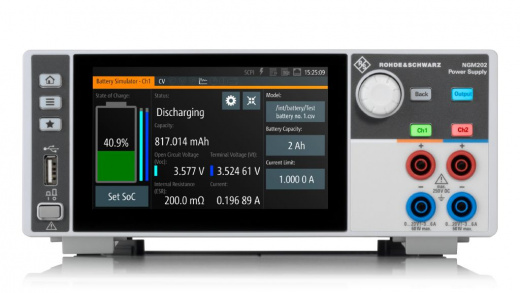

- Функции имитации. Режим эмуляции аккумуляторной батареи позволяет создавать реалистичные условия тестирования. Функции QuickArb и EasyRamp обеспечивают гибкую настройку параметров выходного сигнала.
- Удобство управления. Сенсорный интерфейс с высоким разрешением упрощает настройку параметров. Возможность сохранения пользовательских настроек и развитая система дистанционного управления повышают эффективность работы.
- Лабораторные возможности. Компенсационная функция и разъемы на передней/задней панелях обеспечивают удобство интеграции в испытательные системы. Компактные размеры при высокой мощности делают прибор оптимальным решением для лабораторных исследований.
Дополнительные опции R&S NGM202
| Опция и номер заказа | Описание |
|---|---|
| Варианты оборудования | |
| R&S®NGM-B105 (3641.6220.02) | Интерфейс IEEE-488 (GPIB) |
| R&S®NGM-B301 (3689.6208.02) | Повышенная точность в диапазоне 10 А |
| Параметры программного обеспечения | |
| R&S®NGM-K103 (3643.9904.02) | Цифровой триггерный ввод/вывод |
| R&S®NGM-K104 (3643.9927.02) | Функция цифрового вольтметра. Дополнительный измерительный вход, альтернативный обратному измерению |
| R&S®NGM-K106 (3636.6626.02) | Симуляция батареи. Для блоков питания R&S®NGM200 |
| Аксессуары | |
| R&S®HZN96 (3638.7813.02) | Адаптер для 19" стойки, 2HU |
