Одноканальный программируемый блок питания R&S NGM201. Выходная мощность 60 Вт, напряжение 0-20 В, ток 6А. Оснащен цветным 5-дюймовым дисплеем, интерфейсами LAN/USB/GPIB(опция). Идеален для разработки, производства и исследований.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

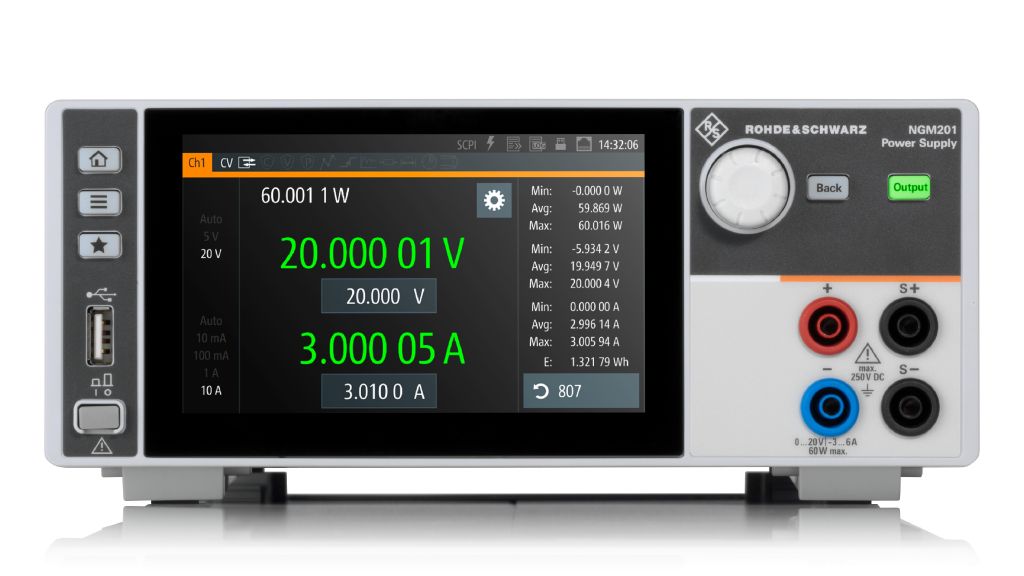

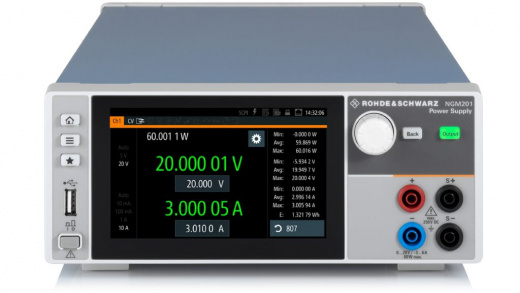

R&S NGM201: Блок питания программируемый одноканальный
R&S NGM 201 представляет собой высокоточный одноканальный источник питания, разработанный для решения сложных измерительных задач. Прибор обеспечивает выходную мощность до 60 Вт и способен работать как в режиме источника, так и в режиме нагрузки благодаря двухквадрантной архитектуре выходных каскадов.
Особенностью устройства является его способность быстро стабилизировать нагрузку (менее 30 мкс) и минимальные уровни остаточных пульсаций. Прибор оснащен функцией имитации аккумуляторной батареи, что позволяет проводить реалистичные испытания электронных устройств.
Технические характеристики R&S NGM201
| Наименование характеристики | Значение |
|---|---|
| Количество выходных каналов | 1 |
| Выходная мощность | 60 Вт |
| Выходное напряжение на канал | от 0 В до 20 В |
| Выходной ток на канал | ≤ 6 В: от 0 А до 6 А; > 6 В: от 0 А до 3 А |
| Функции измерения | Напряжение, сила тока, мощность, энергия |
| Скорость сбора данных | до 500 тыс выборок в секунду |
| Пульсации и шум (напряжение и ток) | <500 мкВ (СКЗ); <1мА (СКЗ) |
| Интерфейсы | LAN (LXI Core), USB, GPIB (опция) |
| Дисплей | Цветной TFT, сенсорный, 5 дюймов |
Области применения R&S NGM201
- Разработка IoT-устройств — тестирование энергопотребления при различных режимах работы.
- Испытания аккумуляторов — моделирование реальных условий эксплуатации батарей.
- Тестирование электроники — проверка устройств с переменным энергопотреблением.
- Разработка усилителей — отладка схем MMIC с минимальными искажениями.
- Калибровка оборудования — использование в качестве эталонного источника питания.
- Производственный контроль — тестирование серийных изделий на соответствие параметрам.
Ключевые особенности R&S NGM201
- Высокая точность измерений. Разрешающая способность прибора достигает 6,5 разрядов при измерении напряжения, тока и мощности. Это позволяет проводить высокоточные измерения даже при работе с устройствами, характеризующимися низким энергопотреблением в режиме ожидания и значительными токами при полной нагрузке.
- Защита и безопасность. Гальваническая изоляция выходных каналов обеспечивает надежную защиту от перегрузок и коротких замыканий. Незаземленные каналы и релейная изоляция выходного каскада повышают безопасность эксплуатации прибора.
- Двухквадрантная архитектура. Универсальный режим работы позволяет устройству функционировать как в качестве источника, так и потребителя тока. Это открывает широкие возможности для имитации работы аккумуляторных батарей и различных типов нагрузок.
- Быстродействие системы. Скорость отклика прибора составляет менее 30 микросекунд при изменении нагрузки. Высокоскоростной сбор данных со скоростью до 500 000 отсчетов в секунду, что позволяет фиксировать даже самые быстрые изменения параметров.
- Измерительные возможности. Многодиапазонная система измерений включает четыре диапазона тока, что расширяет возможности тестирования различных устройств. Встроенный вольтметр исключает необходимость использования дополнительного измерительного оборудования.
- Функции имитации. Режим эмуляции аккумуляторной батареи позволяет создавать условия тестирования, максимально приближенные к реальным. Это особенно важно при проверке устройств, работающих от аккумуляторов.
- Удобство использования. Сенсорный интерфейс с высоким разрешением упрощает управление прибором. Функции QuickArb и EasyRamp обеспечивают гибкую настройку параметров, а возможность сохранения настроек повышает эффективность работы.
- Лабораторное применение. Универсальная конструкция делает прибор идеальным решением для лабораторных исследований. Наличие разъемов на передней и задней панелях, возможности дистанционного управления и компактные размеры обеспечивают удобство интеграции в различные испытательные системы.
Дополнительные опции R&S NGM201
| Опция и номер заказа | Описание |
|---|---|
| Варианты оборудования | |
| R&S®NGM-B105 (3641.6220.02) | Интерфейс IEEE-488 (GPIB) |
| R&S®NGM-B301 (3689.6208.02) | Повышенная точность в диапазоне 10 А |
| Параметры программного обеспечения | |
| R&S®NGM-K103 (3643.9904.02) | Цифровой триггерный ввод/вывод |
| R&S®NGM-K104 (3643.9927.02) | Функция цифрового вольтметра. Дополнительный измерительный вход, альтернативный обратному измерению |
| R&S®NGM-K106 (3636.6626.02) | Симуляция батареи. Для блоков питания R&S®NGM200 |
| Аксессуары | |
| R&S®HZN96 (3638.7813.02) | Адаптер для 19" стойки, 2HU |
