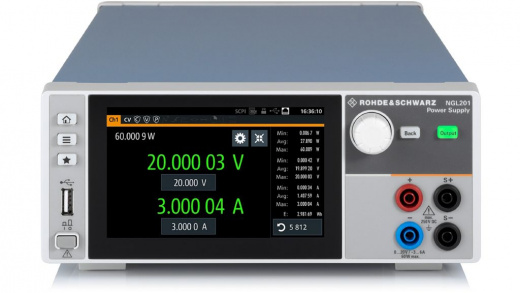

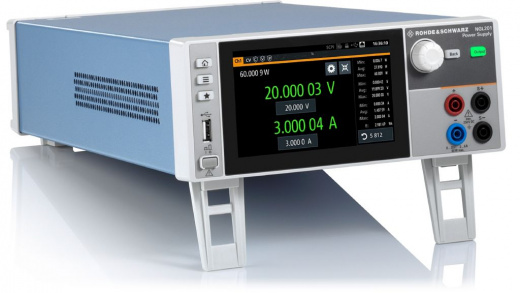

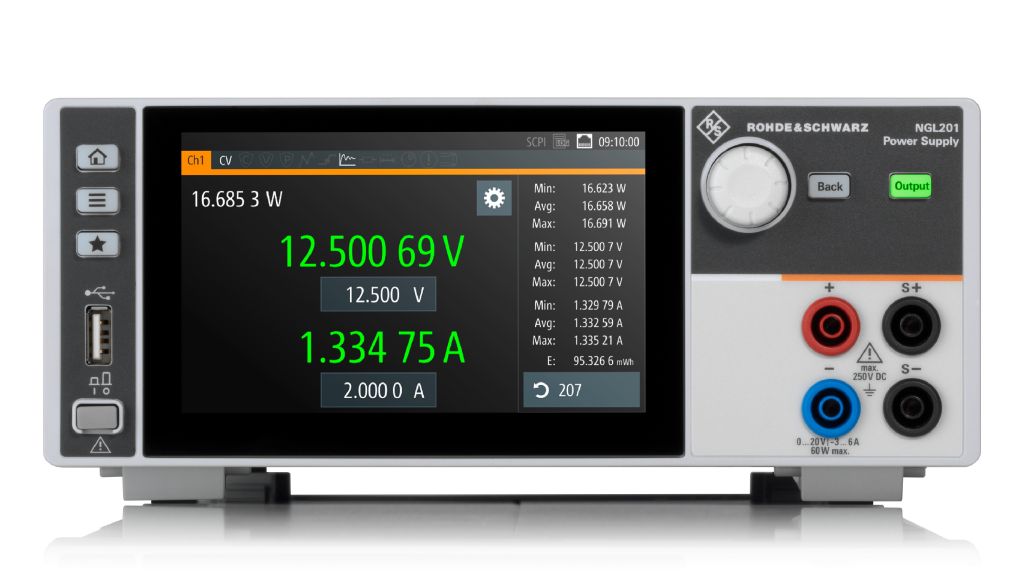

Блок питания R&S NGL201 — одноканальный программируемый источник питания 60 Вт (20 В, 6 А) с цветным сенсорным экраном 5". Высокая точность, низкие пульсации и шумы. Идеален для лабораторий и автоматизированных тестовых систем.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Блок питания R&S NGL201: возможности и применение
R&S NGL 201 представляет собой высокоточный одноканальный источник питания постоянного тока, разработанный для требовательных лабораторных и производственных задач. Устройство оснащено двухквадрантным выходом, что позволяет использовать его как в режиме источника, так и в режиме электронной нагрузки, обеспечивая максимальную гибкость применения.
Принцип действия базируется на современной архитектуре с оптимизированным контуром управления, обеспечивающим быстрое восстановление нагрузки (менее 30 мкс) и минимальные пульсации выходного сигнала. Модель оснащена цветным сенсорным дисплеем высокой четкости, который позволяет визуализировать параметры выхода в реальном времени, включая графики напряжения, тока и мощности. Интеграция в автоматизированные измерительные системы осуществляется через интерфейсы LAN (LXI-Core) и USB.
Технические характеристики R&S NGL201
| Наименование характеристики | Значение |
|---|---|
| Количество выходных каналов | 1 |
| Выходное напряжение | 0 – 20 В |
| Выходной ток |
≤ 6 В: от 0 А до 6 А > 6 В: от 0 А до 3 А |
| Выходная мощность | 60 Вт |
| Разрешение установки напряжения | 1 мВ |
| Разрешение установки тока | 0,1 мА |
| Точность установки напряжения (23°C ±5°C) | ±0,03 % + 2 мВ |
| Точность установки тока (23°C ±5°C) | ±0,05 % + 250 мкА |
| Пульсации и шум напряжения и тока (в пределах 20 МГц, СКЗ) | <500 мкВ / <1 мА |
| Интерфейсы | LAN (LXI-Core), USB, GPIB |
| Дисплей | Цветной TFT, сенсорный, 5 дюймов |
| Функции измерения | Напряжение, сила тока, мощность, энергия |
| Функции защиты | OVP, OCP, OPP, OTP |
Области применения R&S NGL201
- НИОКР и разработка электроники: Питание и тестирование прототипов устройств, микросхем, печатных плат.
- Образовательные учреждения: Оснащение учебных лабораторий для проведения практических занятий.
- Производство и контроль качества: Использование в составе автоматизированных тестовых стендов для проверки готовой продукции.
- Сервисные центры: Диагностика и ремонт электронного оборудования.
Ключевые особенности R&S NGL201
- Двухквадрантная архитектура. Универсальный режим работы позволяет прибору функционировать как источник питания и электронная нагрузка одновременно. Автоматический переход между режимами отображается на дисплее через отрицательные значения тока, что упрощает контроль процесса тестирования.
- Точность измерений. Прецизионная система измерения с разрешением 6½ разрядов обеспечивает высокую достоверность результатов. Прибор отображает значения напряжения, тока и мощности с минимальной погрешностью, что критично при тестировании современных электронных устройств.
- Низкие шумы. Минимальный уровень пульсаций и шумов (<500 мкВ СКЗ по напряжению и <1 мА СКЗ по току) делает прибор идеальным для работы с чувствительными компонентами и усилителями мощности.
- Быстродействие. Время восстановления менее 30 микросекунд гарантирует стабильную работу при резких изменениях нагрузки. Оптимизированная конструкция контура управления обеспечивает мгновенную реакцию на изменения параметров.
- Защитные функции. Комплексная система защиты включает: ограничение по напряжению (OVP), защиту от перегрузки по току (OCP), защиту от перегрева (OTP), защиту от перегрузки (OPP).
- Программируемые функции. Гибкие возможности настройки включают функцию QuickArb для программирования профилей напряжения и тока, а также вход/выход синхронизации (опционально).
Дополнительные опции R&S NGL201
| Опция и номер заказа | Описание |
|---|---|
|
R&S NGL-B105 (3652.6356.02) |
Интерфейс IEEE-488(GPIB) |
|
R&S NGL-K103 (3652.6385.02) |
Цифровой триггерный ввод-вывод |
|
R&S HZN96 (3638.7813.02) |
Адаптер для стойки 19 дюймов, 2 HU |
