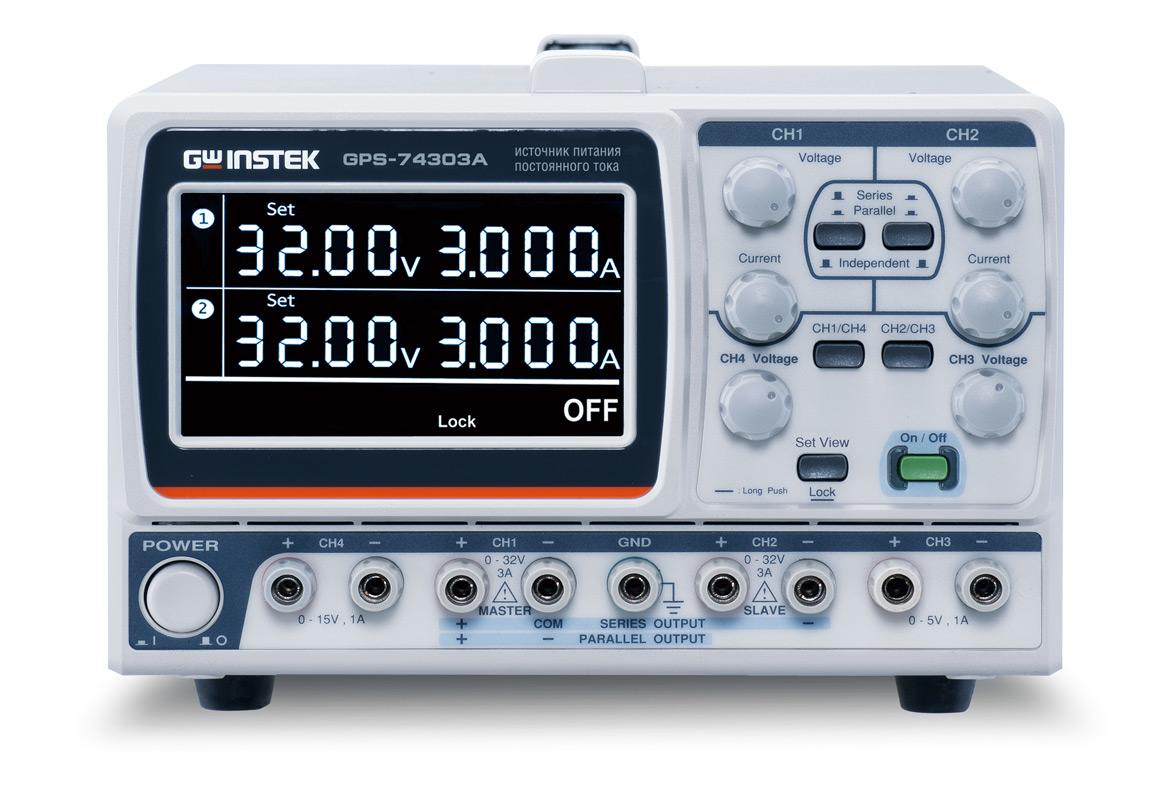

GW Instek GPS-74303A Источник питания 32 В, 3 А, 192 Вт

GW Instek GPS-74303A: 192 Вт изолированной мощности и 32 В / 3 А для самых продвинутых лабораторий.

GW Instek GPS-74303A — это высококлассный четырёхканальный линейный источник питания постоянного тока (ИППТ), спроектированный для обеспечения точного и стабильного питания сложных электронных схем. Модель GPS-74303A является незаменимым инструментом в исследовательских лабораториях и при разработке многофункциональных электронных устройств, требующих одновременного питания от нескольких независимых и изолированных источников. Суммарная максимальная выходная мощность прибора GPS-74303A составляет 192 Вт.

Преимущества GW Instek GPS-74303A

Четырёхканальный источник питания GW Instek GPS-74303A является одним из лидеров в своём классе благодаря уникальному сочетанию гибкости, точности и надёжности.

1. Четырёхканальная универсальность: Наличие четырёх независимых выходов (32 В/3 А, 32 В/3 А, 5 В/1 А, 5 В/1 А) позволяет одновременно питать сложные устройства, где необходимы логические, аналоговые и цифровые напряжения, а также специализированные низковольтные шины. Это сокращает потребность в дополнительных источника питания.
2. Высокая чистота питания: Линейная конструкция и минимальные показатели пульсаций (менее 1 мВ скз) обеспечивают стабильное и чистое питание, необходимое для прецизионных измерений и работы с чувствительной к шумам электроникой, такой как аналого-цифровые преобразователи (АЦП) или радиочастотные модули.
3. Гибкость настройки: Режимы последовательного (до 64 В) и параллельного (до 6 А) подключения каналов 1 и 2 позволяют адаптировать источник питания GPS-74303A под широкий диапазон требований по напряжению и току.
4. Профессиональная надёжность: Как представитель серии GPS-74303A от GW Instek, прибор обладает высокой степенью защиты и долговечности, что обеспечивает его надёжную эксплуатацию в условиях интенсивной лабораторной работы.

Применение GW Instek GPS-74303A

Источник питания GW Instek GPS-74303A (модель GPS-74303A) используется инженерами и исследователями в следующих ключевых областях:

1. Разработка и отладка сложных систем: Идеально подходит для питания плат с несколькими шинами напряжения, таких как смешанные аналого-цифровые схемы, встраиваемые системы и системы на кристалле (SoC — System-on-Chip).
2. Научно-исследовательские работы: Применяется в университетах и НИИ для проведения экспериментов, где требуется точное, независимое и защищённое питание.
3. Тестирование и контроль качества: Используется в составе автоматизированных тестовых систем (АТС) для проведения комплексного функционального тестирования многомодульных электронных изделий.
4. Обслуживание и ремонт: Диагностика и ремонт сложного промышленного и телекоммуникационного оборудования, где необходимо изолированное тестирование отдельных узлов.

Комплектация GW Instek GPS-74303A

Стандартный комплект поставки источника питания GW Instek GPS-74303A (артикул GPS-74303A) включает:

• Источник питания постоянного тока GW Instek GPS-74303A.
• Шнур питания переменного тока.
• Комплект тестовых проводов и/или клеммные насадки для подключения нагрузки.
• Руководство по эксплуатации и техническая документация.

Технические характеристики GW Instek GPS-74303A

Источник питания GPS-74303A включает два основных регулируемых канала, один дополнительный регулируемый канал и один фиксированный канал, что обеспечивает широчайшие возможности конфигурирования.

• Каналы 1 и 2 (основные, регулируемые):
• Выходное напряжение: От 0 до 32 В.
• Выходной ток: От 0 до 3 А.
• Режимы работы: Возможность работы в режимах стабилизации напряжения (CV — Constant Voltage) и стабилизации тока (CC — Constant Current).
• Связанная работа: Каналы 1 и 2 могут работать независимо, а также объединяться в режимы параллельного (для удвоения тока, до 6 А) или последовательного (для удвоения напряжения, до 64 В) подключения.
• Канал 3 (дополнительный, регулируемый):
• Выходное напряжение: От 0 до 5 В.
• Выходной ток: От 0 до 1 А.
• Канал 4 (фиксированный):
• Выходное напряжение: 5 В.
• Выходной ток: До 1 А.

Общие технические данные:

• Суммарная максимальная выходная мощность: 192 Вт.
• Линейная топология: Обеспечивает минимальные шумы и пульсации.
• Стабилизация нагрузки (CV): Нестабильность по напряжению составляет менее 0,01% плюс 3 мВ.
• Пульсации и шум (PARD — Periodic and Random Deviation): Исключительно низкий уровень пульсаций по напряжению — менее 1 мВ среднеквадратичного значения (скз) при частоте 5 Гц – 1 МГц.
• Индикация: 3-разрядные светодиодные (СИД) дисплеи для одновременного отображения напряжения и тока на каждом канале.

Защита: Предусмотрена защита от перегрузки (OCP — Over Current Protection) и переполюсовки, что гарантирует безопасность прибора GPS-74303A и тестируемого оборудования.
