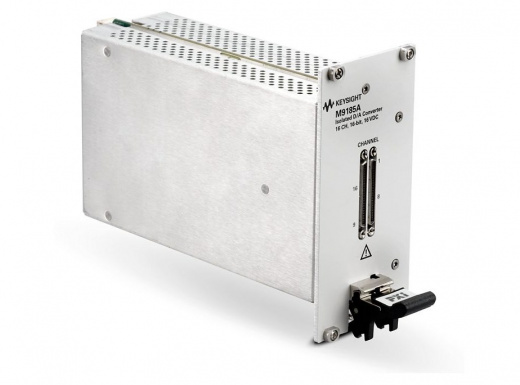

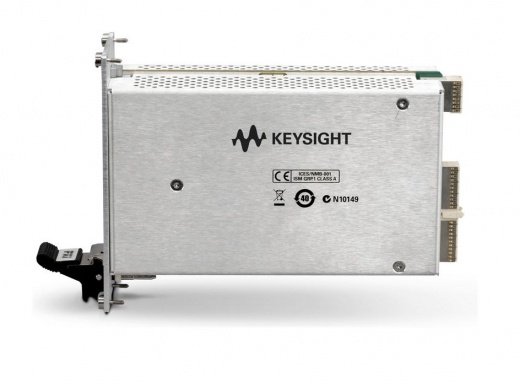

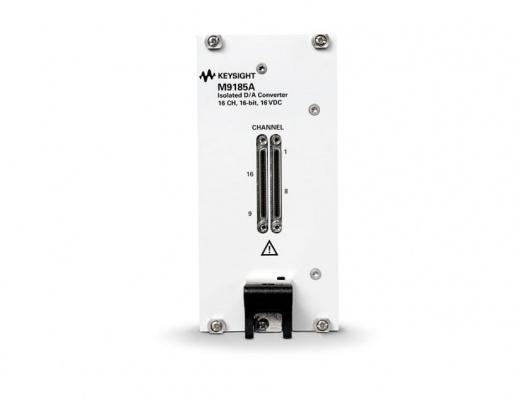

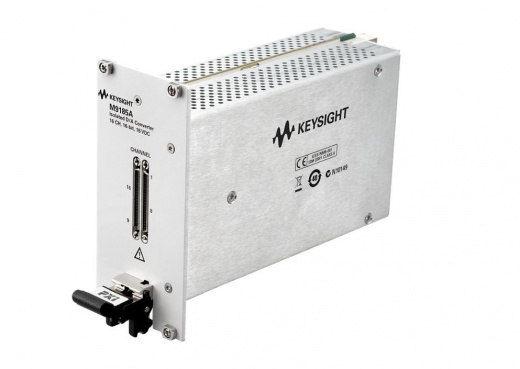

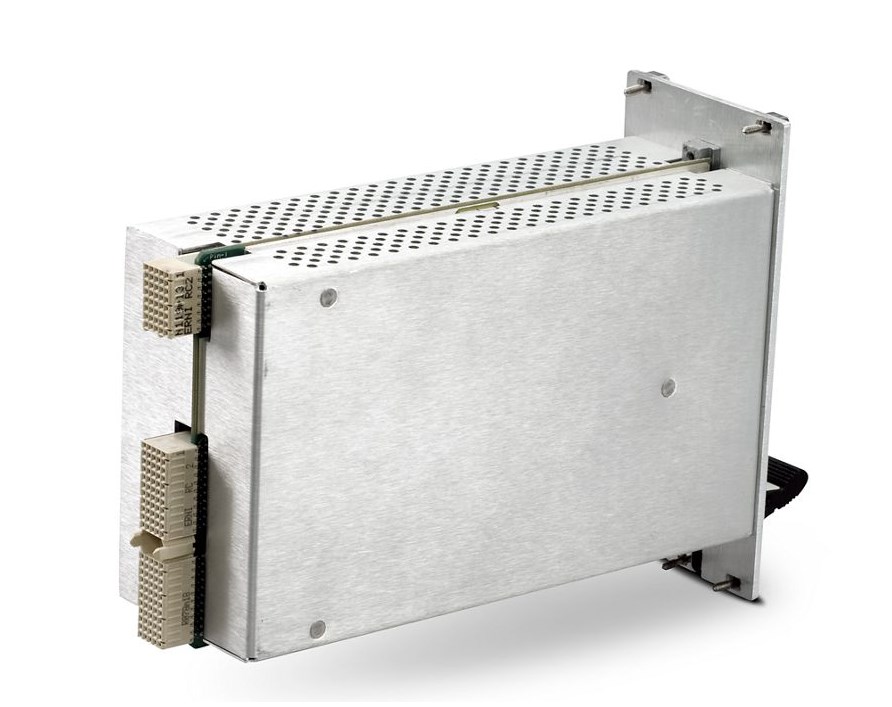

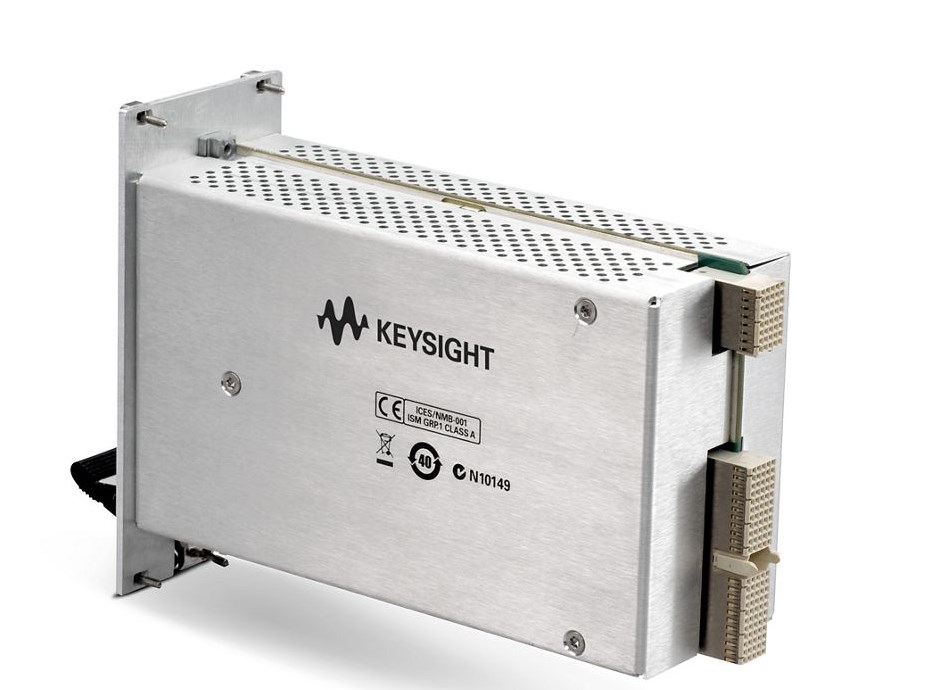

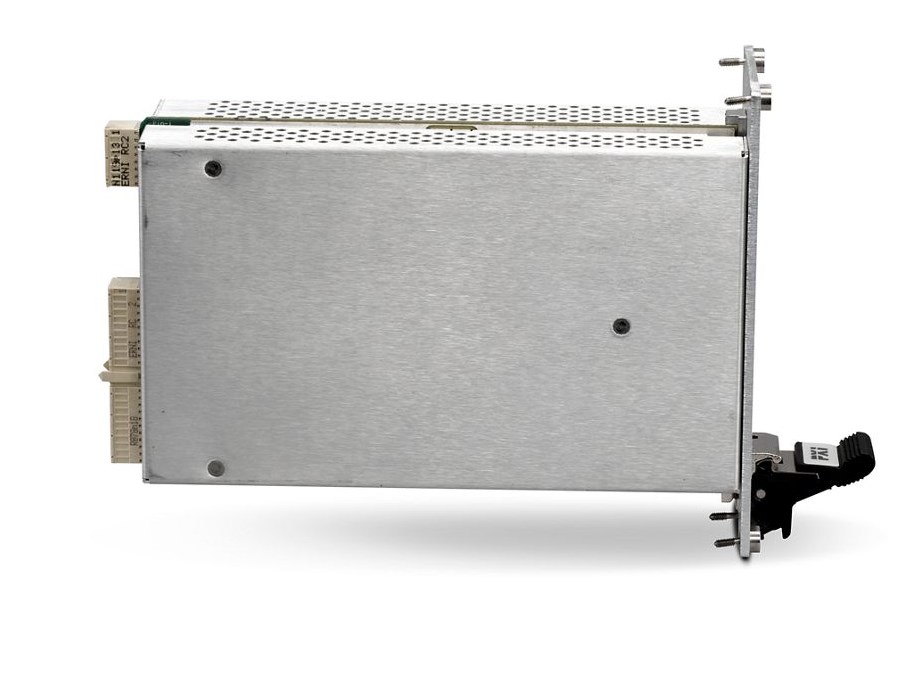

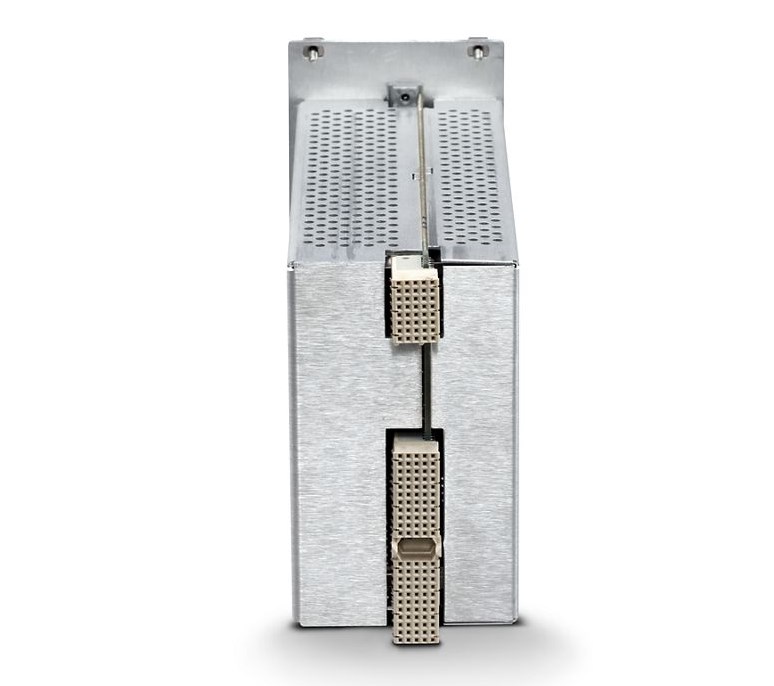

Keysight M9185A PXI Цифро-аналоговый преобразователь

Keysight M9185A: Цифро-аналоговый преобразователь с изолированными каналами

Keysight M9185A — это высокоточный изолированный цифро-аналоговый преобразователь (ЦАП) в формате PXI (PCI eXtensions for Instrumentation), разработанный для требовательных автоматизированных тестовых систем (АТС). Модуль доступен в двух конфигурациях: Keysight M9185A-001 (8 каналов) и Keysight M9185A-002 (16 каналов). Все каналы полностью гальванически изолированы друг от друга и от шасси, что исключает образование контуров заземления и обеспечивает надёжную работу при тестировании устройств с разными потенциалами.

Преимущества Keysight M9185A

Ключевая особенность Keysight M9185A — выходное напряжение в диапазоне ±16 В с 16-битным разрешением (шаг около 488 мкВ), что обеспечивает высокую точность установки сигнала. Максимальный ток нагрузки на канал составляет ±20 мА, что достаточно для большинства приложений в автомобильной электронике и промышленной автоматике. Keysight M9185A является источником напряжения, а не тока — параметр ±20 мА указывает предел нагрузочной способности, а не регулируемый выходной ток.

Модуль оснащён функцией remote sense (удалённое измерение напряжения), реализованной через 4-проводное подключение. Эта технология компенсирует падение напряжения на тестовых проводах, гарантируя, что на входе тестируемого устройства (DUT — Device Under Test) будет точно установленное значение. Время установления выходного сигнала — всего 500 мкс, что позволяет эффективно использовать модуль в динамичных тестовых сценариях.

Преимущества Keysight M9185A:

• Полная гальваническая изоляция каналов (channel-to-channel и channel-to-chassis) для безопасного тестирования сложных многопотенциальных систем.
• Высокая плотность каналов: до 16 изолированных выходов в одном модуле (занимает 3 слота PXI).
• Точность благодаря 16-битному ЦАП и функции remote sense.
• Надёжная защита от перегрузки по току (до ±20 мА) с автоматическим отключением канала.
• Полная совместимость со стандартами PXI и поддержка синхронизации через PXI trigger.

Комплектация Keysight M9185A:

• Модуль цифро-аналогового преобразователя (в выбранной конфигурации: 8 или 16 каналов).
• Сертификат калибровки.
• Полный комплект документации (руководство пользователя, технические спецификации).
• Программное обеспечение: драйверы IVI-C, IVI-COM и поддержка LabVIEW для быстрой интеграции в существующие АТС.

Применение Keysight M9185A:

Модуль Keysight M9185A широко используется в автомобильной промышленности для функционального тестирования электронных блоков управления (ЭБУ), датчиков и исполнительных механизмов, где критичны точность, изоляция и стабильность сигнала. Также он применяется в аэрокосмической и оборонной отраслях, в системах промышленной автоматизации и при разработке сложных многоканальных АТС, требующих одновременной подачи множества независимых аналоговых сигналов смещения или возбуждения.

Благодаря сочетанию изоляции, точности и интеграции в PXI-платформу, Keysight M9185A остаётся эталонным решением для инженеров, создающих надёжные и масштабируемые автоматизированные тестовые системы.

Технические характеристики Keysight M9185A

• M9185A-001: 8-канальный ЦАП (опция).
• M9185A-002: 16-канальный ЦАП (опция).
• Используется для подачи стимулирующего напряжения на тестируемое устройство (ТУ).
• Разрешение: 16 бит.
Модуль M9185A способен работать в двух режимах:
• Режим напряжения (DC Voltage): Обеспечивает диапазон выходного напряжения от –16 В до +16 В, с гарантированным током до 10 мА.
• Режим тока (DC Current): Обеспечивает диапазон выходного тока от –20 мА до +20 мА.
• Каналы изолированы.
• Имеется функция измерения (SENSE) для контроля и обеспечения высокой точности выходных данных.
