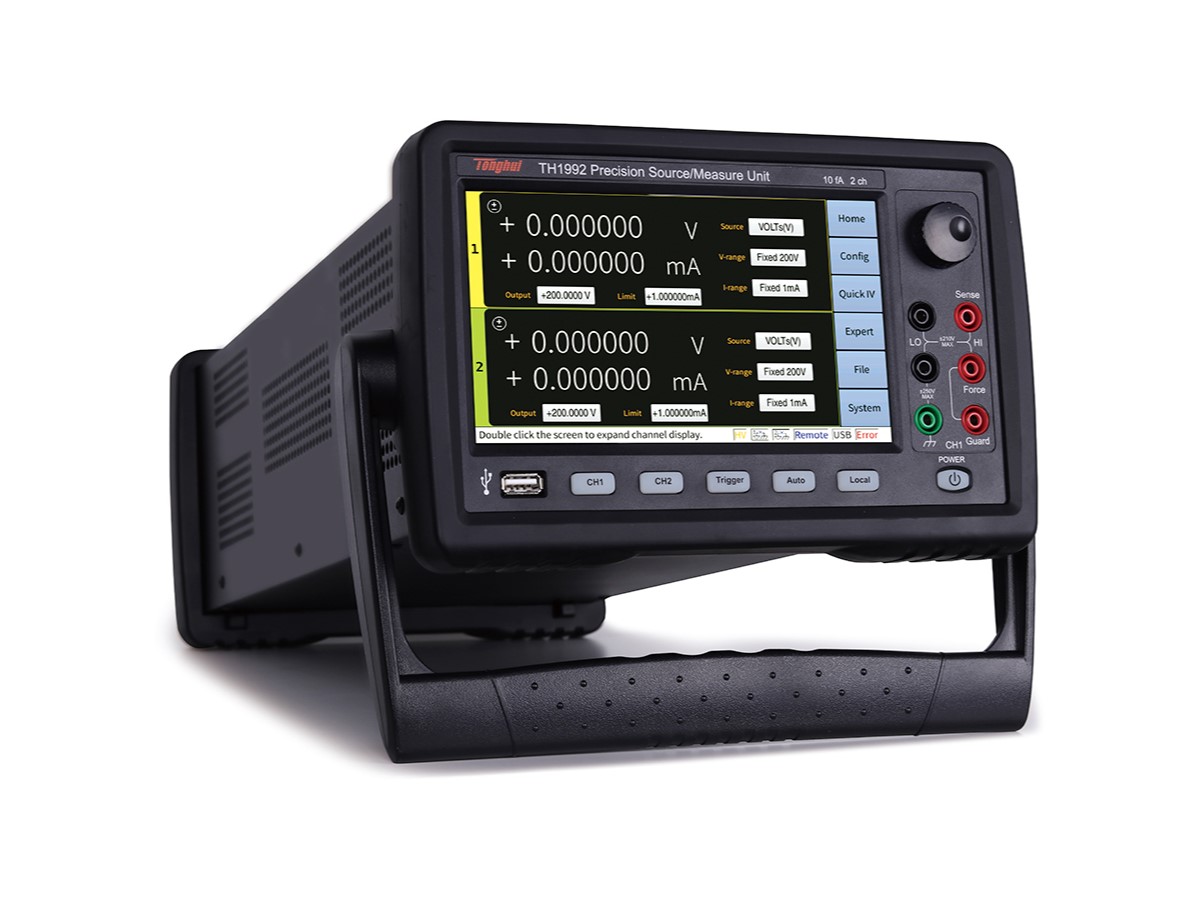

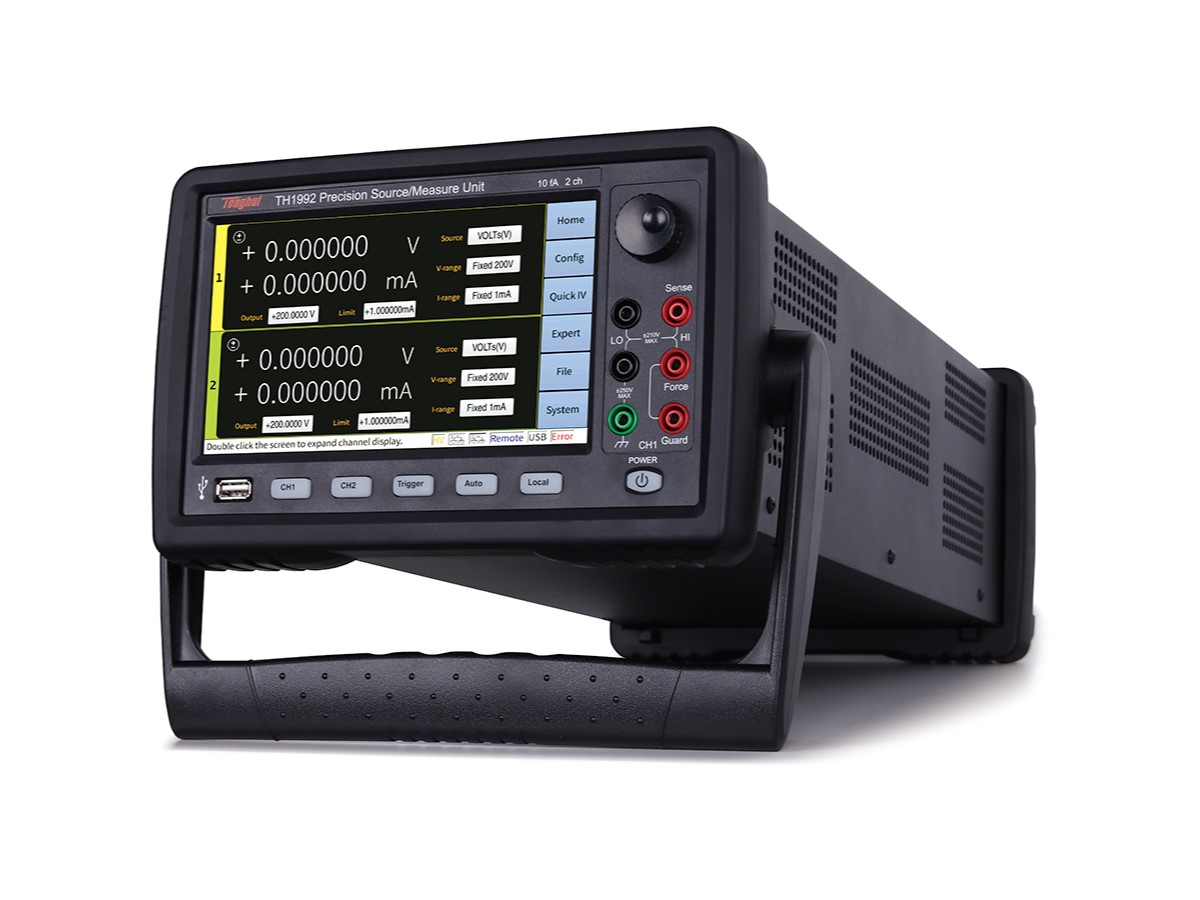

Techmize TH1992A: прецизионный источник-измеритель для всестороннего ВАХ-анализа. Сочетает точный источник и мультиметр, строит ВАХ автономно на 7" сенсорном экране. Идеален для исследований, разработки и контроля полупроводников и материалов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Techmize TH1992A: Универсальный ВАХ-анализатор.
Techmize TH1991/TH1992 представляют собой высокоточные приборы, сочетающие в себе функционал прецизионного, малошумящего источника питания постоянного тока и высокостабильного, высокоимпедансного мультиметра. Они поддерживают высокоскоростную дискретизацию и способны генерировать сигналы произвольной формы. Оснащенные 7-дюймовым емкостным сенсорным экраном и интерактивным графическим пользовательским интерфейсом, приборы предлагают разнообразные режимы отображения для измерения параметров диодов, триодов, MOSFET (металл-оксидный полупроводниковый полевой транзистор) и IGBT (биполярный транзистор с изолированным затвором). Встроенная функция построения вольтамперных характеристик (ВАХ) позволяет проводить анализ без подключения к компьютеру, существенно повышая эффективность работы. Серия TH1991/TH1992 идеально подходит для тестирования полупроводниковых приборов, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей, а также других активных и пассивных электронных устройств и материалов. Эти источники-измерители широко применяются в научно-исследовательских, образовательных и производственных областях, являясь достойной альтернативой приборам Keithley серий 24xx, 26xxB, Keysight серий B29xx, R&S серии NGU и другим ведущим аналогам.
Применение TH1992A
- Двухэлектродные устройства: датчики, варисторы, диоды, стабилитроны, конденсаторы, термисторы.
- Трехэлектродные компоненты: биполярные транзисторы с малым сигналом перехода (BJT), полевые транзисторы (FET) и другие аналогичные приборы.
- Простые интегральные микросхемы (ИМС): оптопары, драйверы, выключатели, сенсоры, преобразователи, регуляторы.
- Компоненты с низкой степенью интеграции (SSI) и высокой степенью интеграции (LSI).
- Аналоговые микросхемы.
- Радиочастотные интегральные схемы (RFICs).
- Специализированные интегральные схемы (ASIC).
- Однокристальные системы (SOC).
- Оптоэлектронные устройства: светодиоды (LED), лазерные диоды, сверхяркие светодиоды (HBLED), полупроводниковые лазеры с вертикальным резонатором и поверхностным излучением (VCSEL), а также различные типы дисплеев.
- Солнечные батареи.
- Компоненты органической электроники.
- Наноматериалы.
- Аккумуляторные батареи.
Преимущества TH1992A
- Комплексное решение "Источник-Измеритель".
- Высочайшая точность и стабильность.
- Высокоскоростная дискретизация.
- Генерация сигналов произвольной формы.
- Интуитивный 7-дюймовый сенсорный экран.
- Встроенные режимы для специфических компонентов.
- Автономное построение ВАХ.
- Techmize TH1992A идеально подходит для тестирования широчайшего спектра компонентов – от полупроводников и диодов до конденсаторов, транзисторов, мемристоров, солнечных батарей, а также других активных и пассивных электронных устройств и материалов.
- TH1992A является высококлассной и функциональной альтернативой ведущим источникам-измерителям от признанных мировых производителей, таких как Keithley (серии 24xx, 26xxB), Keysight (серии B29xx) и R&S (серии NGU), что подтверждает его соответствие самым высоким стандартам.
Технические характеристики TH1992A

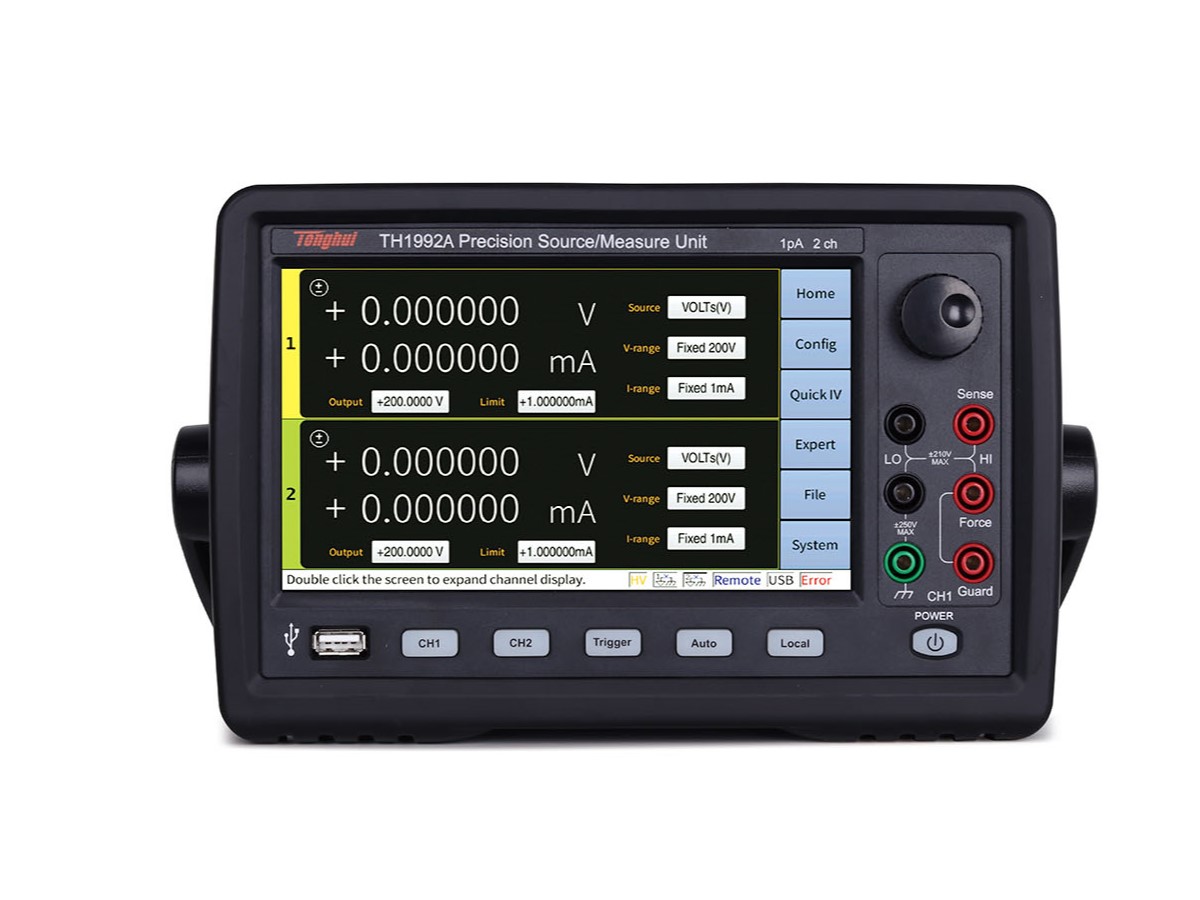

- 7-дюймовый емкостный сенсорный экран, разрешение 800х480
- Операционная система Linux
- 4-квадрантная рабочая область
- Напряжение постоянного тока до ±210 В, постоянный ток ±3 А/импульс ±10,5 А
- Минимальное разрешение измерения 10 фА/100 нВ (6 1/2 разряда)
- Минимальное разрешение источника питания 10 фА/100 нВ (6 1/2 разряда)
- Частота дискретизации до 1 000 000 точек/сек
- Генерация сигналов произвольной формы
- Функция сканирования по списку (минимальный интервал 1 мкс)
- Прямое создание ВАХ диодов, триодов, MOSFET и IGBT
|
Наименование характеристики |
Описание |
|---|---|
| Модель |
TH1992A |
| Число каналов | 2 |
| Максимальный диапазон тока источника-измерителя | ±3,03 A |
| ±10,5 A | |
| Максимальный диапазон напряжения источника-измерителя | ±210 В |
| Разрешение в режиме измерения (ток / напряжение) |
100 фА / 100 нВ |
| Разрешение в режиме источника (ток / напряжение) |
1 пА / 1 мкВ |

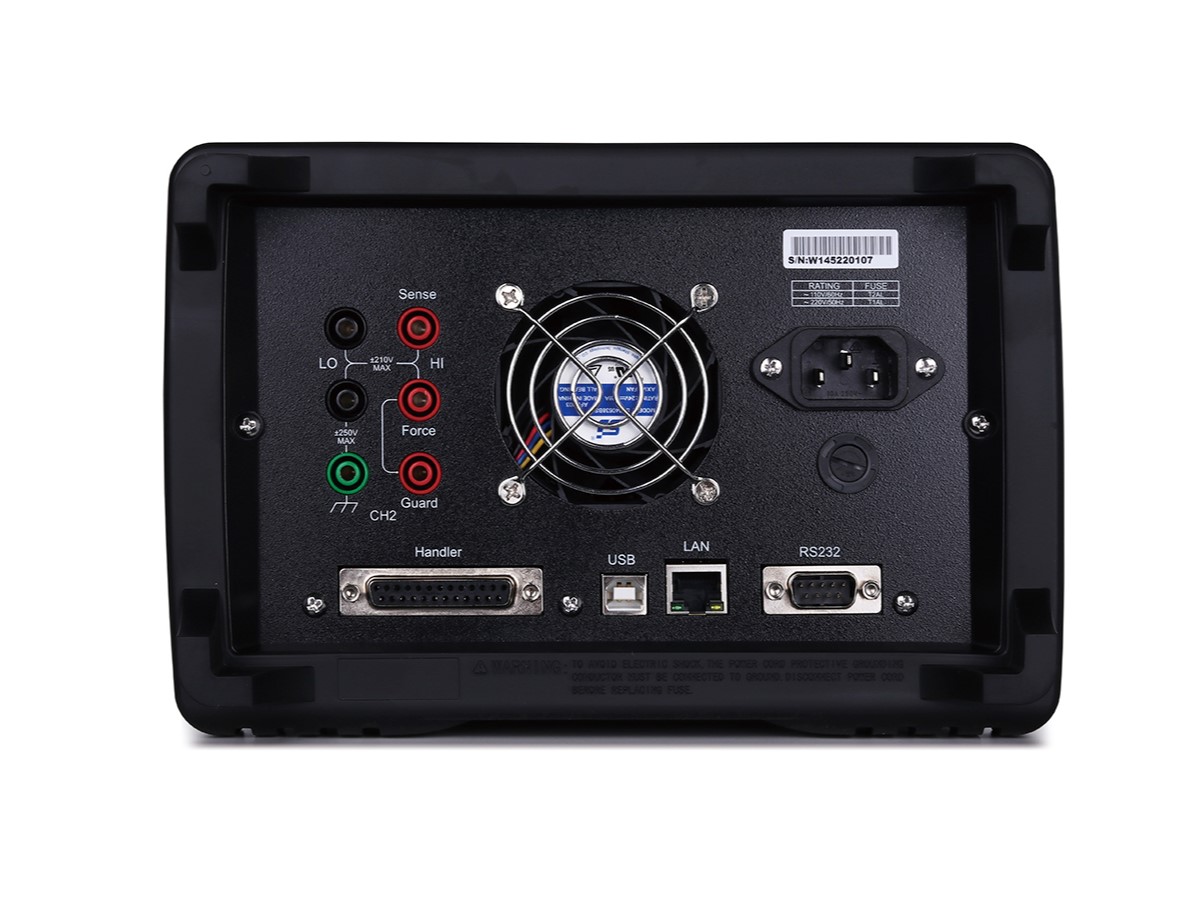

| Интерфейсы |
RS232C, USB HOST, USB DEVICE, LAN, HANDLER |
| Вес | 7 кг |
Опции TH1992A
| Наименование опции | Описание |
|---|---|
| TH26050B | Тестовый кабель двухтерминальный («банан» - BNC) |
| TH26017 | USB-кабель |
| TH26087B | Двухконтактный разъем типа «банан» для подключения радиочастотного тестового блока |
| TH26050S | Четырехконтактный тестовый кабель Кельвина (щипцы) |
| TH26087D | Четырехконтактный разъем типа «банан» для подключения радиочастотного тестового блока (опционально) |
