Techmize TH1992: прецизионный источник-измеритель для комплексного ВАХ-анализа. Сочетает мощный источник и мультиметр, строит ВАХ автономно на 7" сенсорном экране. Идеален для исследований и контроля полупроводников, транзисторов и материалов.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.
Techmize TH1992: Комплексный ВАХ-анализ.
Прецизионные источники-измерители серии Techmize TH1991/TH1992 представляют собой высокоточные приборы, сочетающие в себе функционал прецизионного, малошумящего источника питания постоянного тока и высокостабильного, высокоимпедансного мультиметра. Они поддерживают высокоскоростную дискретизацию и способны генерировать сигналы произвольной формы. Оснащенные 7-дюймовым емкостным сенсорным экраном и интерактивным графическим пользовательским интерфейсом, приборы предлагают разнообразные режимы отображения для измерения параметров диодов, триодов, MOSFET (металл-оксидный полупроводниковый полевой транзистор) и IGBT (биполярный транзистор с изолированным затвором). Встроенная функция построения вольтамперных характеристик (ВАХ) позволяет проводить анализ без подключения к компьютеру, существенно повышая эффективность работы. Серия TH1991/TH1992 идеально подходит для тестирования полупроводниковых приборов, диодов, конденсаторов, транзисторов, мемристоров, солнечных батарей, а также других активных и пассивных электронных устройств и материалов. Эти источники-измерители широко применяются в научно-исследовательских, образовательных и производственных областях, являясь достойной альтернативой приборам Keithley серий 24xx, 26xxB, Keysight серий B29xx, R&S серии NGU и другим ведущим аналогам.
Применение TH1992
- Двухэлектродные устройства: датчики, варисторы, диоды, стабилитроны, конденсаторы, термисторы.
- Трехэлектродные компоненты: биполярные транзисторы с малым сигналом перехода (BJT), полевые транзисторы (FET) и другие аналогичные приборы.
- Простые интегральные микросхемы (ИМС): оптопары, драйверы, выключатели, сенсоры, преобразователи, регуляторы.
- Компоненты с низкой степенью интеграции (SSI) и высокой степенью интеграции (LSI).
- Аналоговые микросхемы.
- Радиочастотные интегральные схемы (RFICs).
- Специализированные интегральные схемы (ASIC).
- Однокристальные системы (SOC).
- Оптоэлектронные устройства: светодиоды (LED), лазерные диоды, сверхяркие светодиоды (HBLED), полупроводниковые лазеры с вертикальным резонатором и поверхностным излучением (VCSEL), а также различные типы дисплеев.
- Солнечные батареи.
- Компоненты органической электроники.
- Наноматериалы.
- Аккумуляторные батареи.
Технические характеристики TH1992

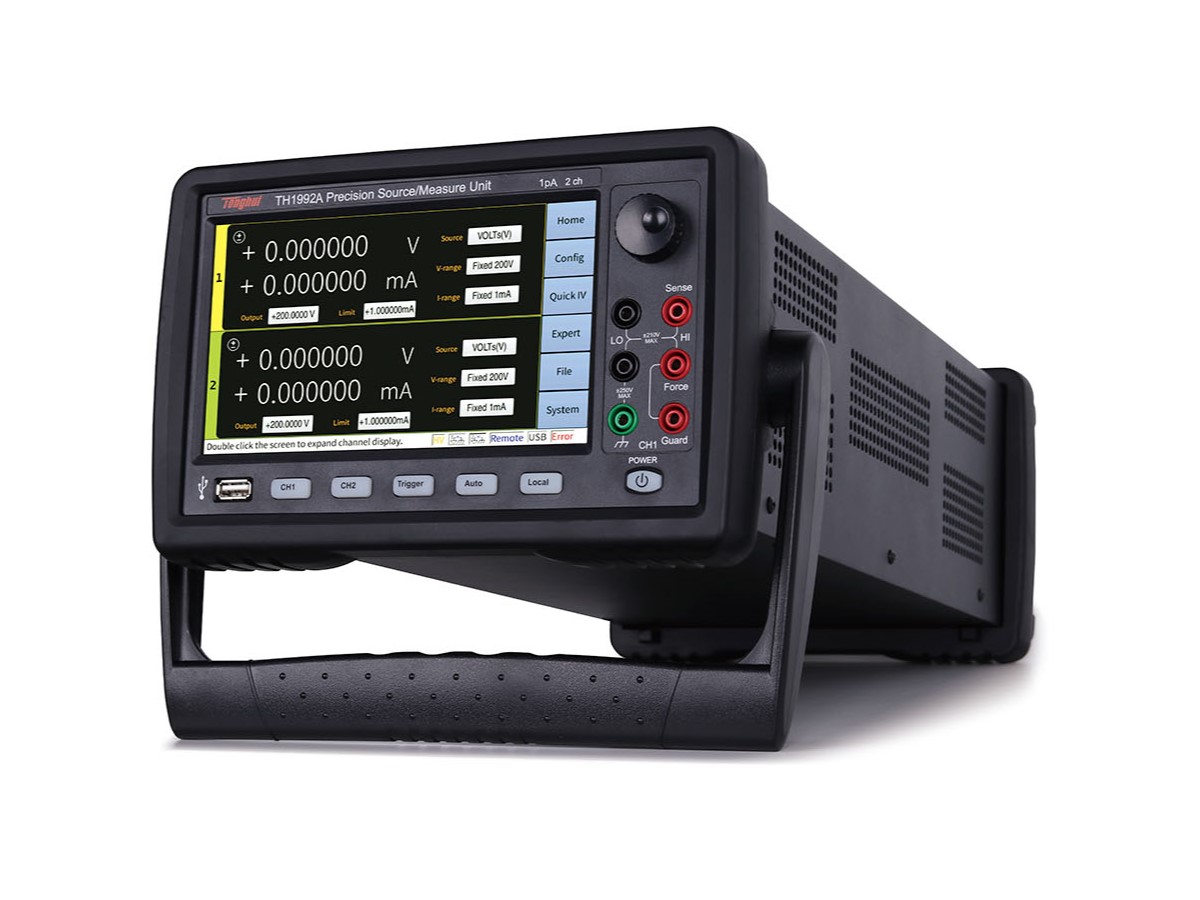

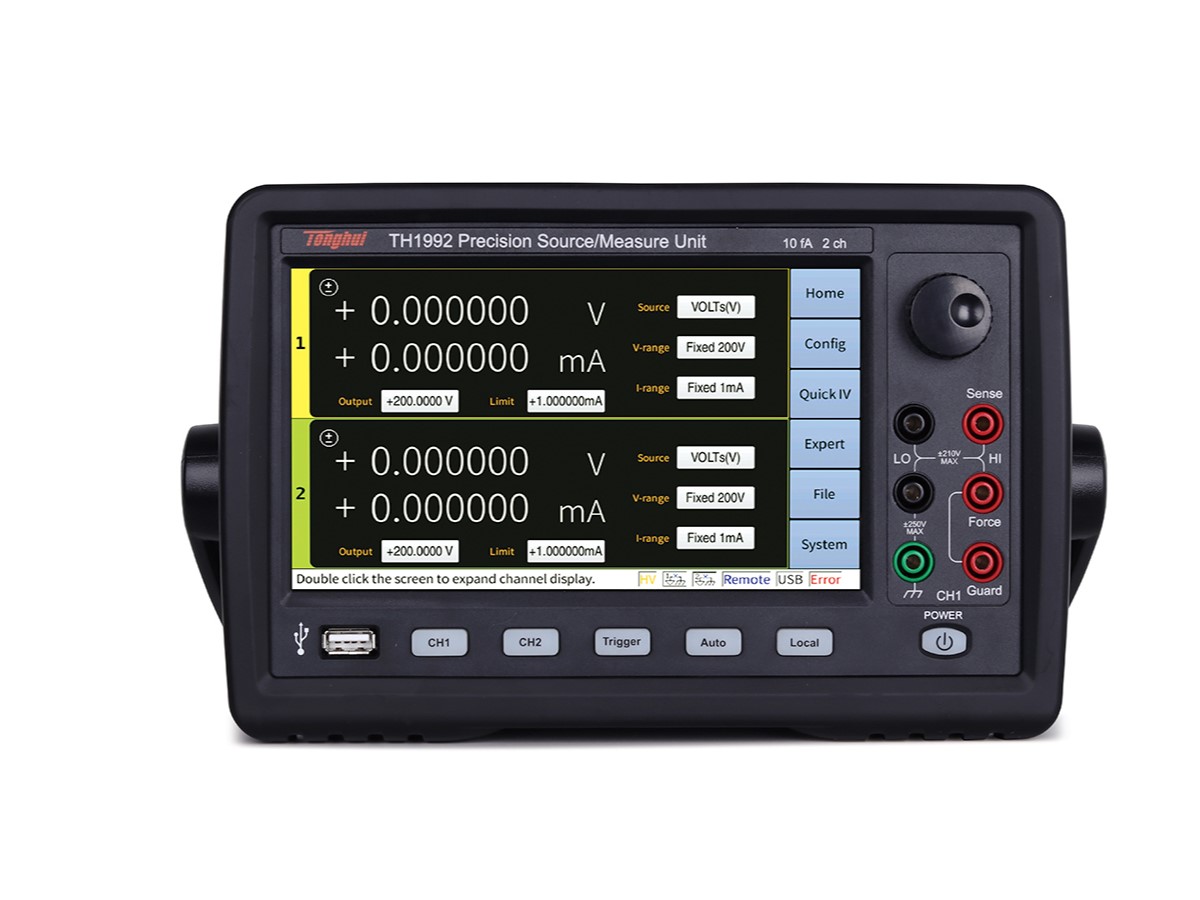

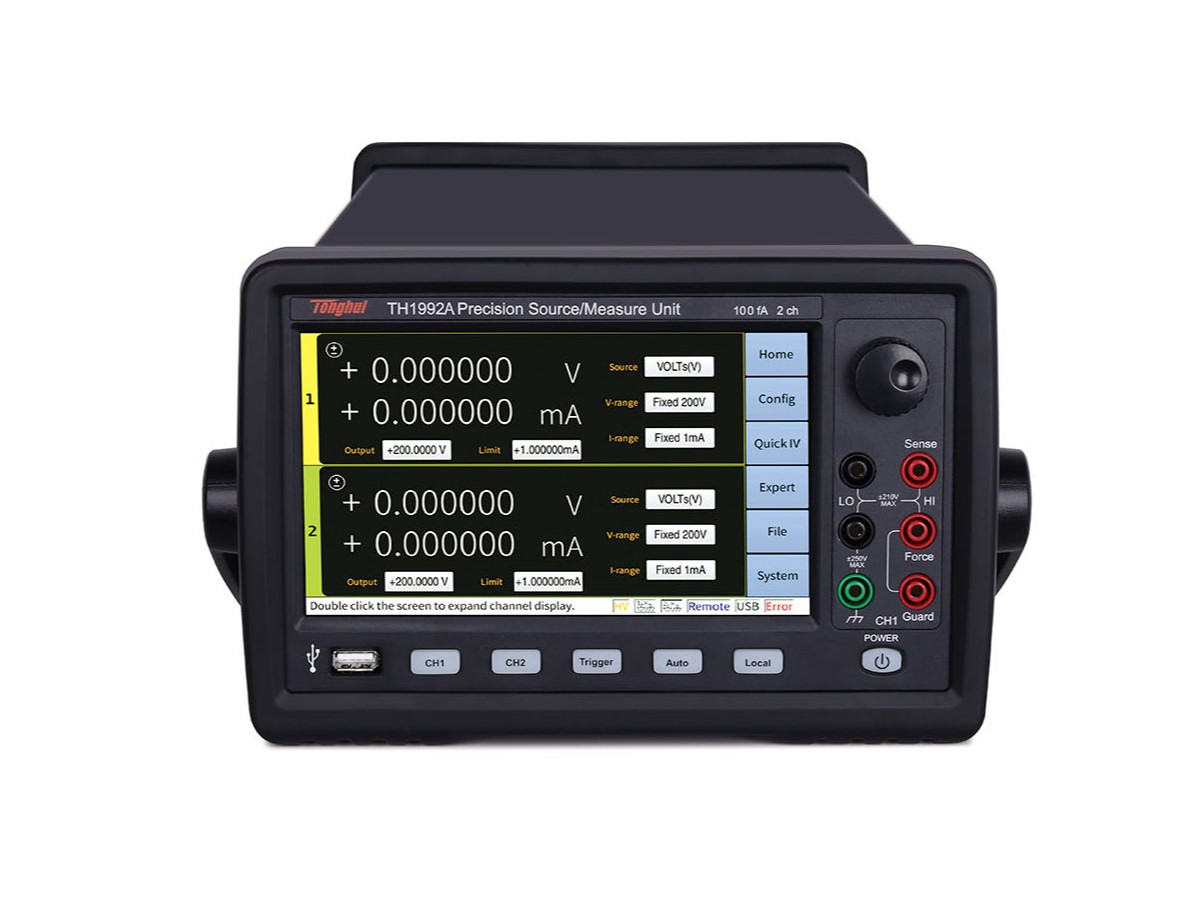

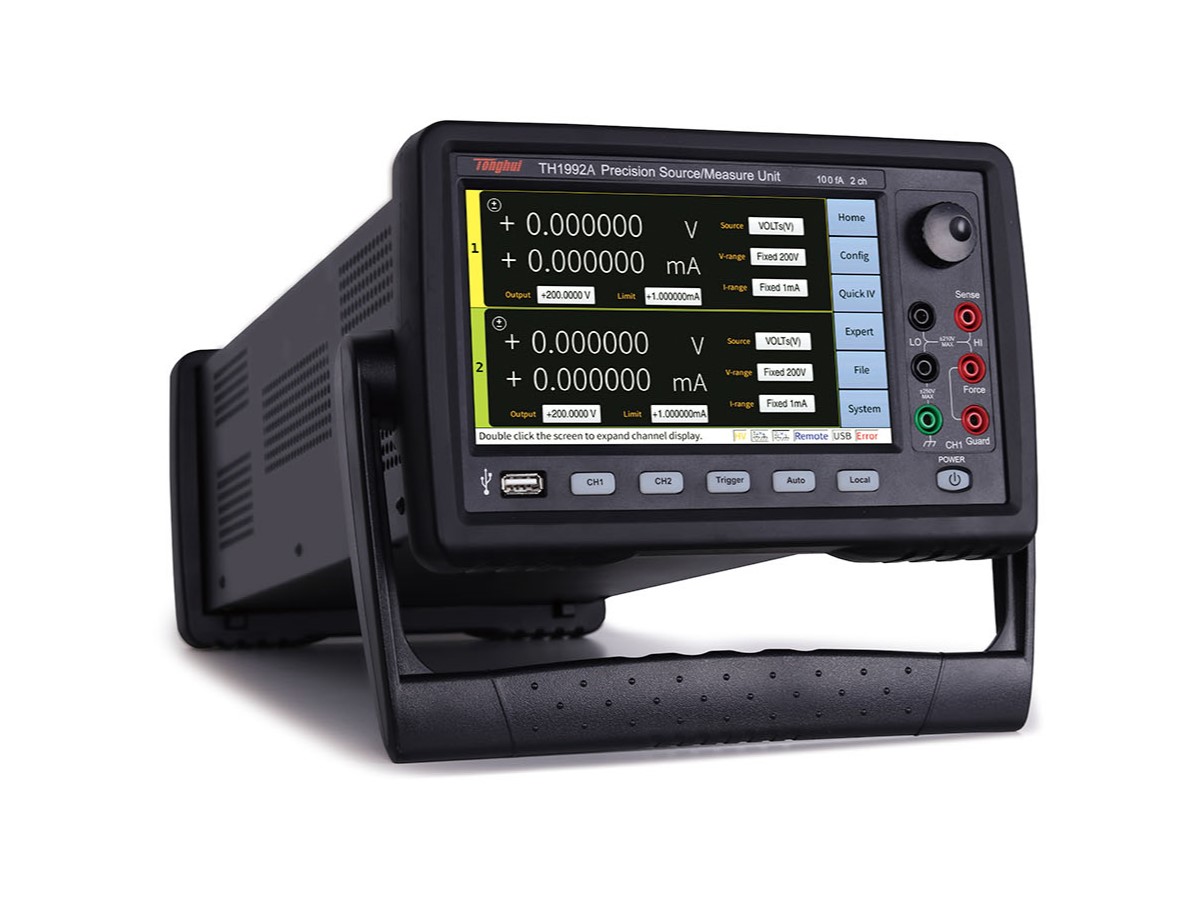

- 7-дюймовый емкостный сенсорный экран, разрешение 800х480
- Операционная система Linux
- 4-квадрантная рабочая область
- Напряжение постоянного тока до ±210 В, постоянный ток ±3 А/импульс ±10,5 А
- Минимальное разрешение измерения 10 фА/100 нВ (6 1/2 разряда)
- Минимальное разрешение источника питания 10 фА/100 нВ (6 1/2 разряда)
- Частота дискретизации до 1 000 000 точек/сек
- Генерация сигналов произвольной формы
- Функция сканирования по списку (минимальный интервал 1 мкс)
- Прямое создание ВАХ диодов, триодов, MOSFET и IGBT
|
Наименование характеристики |
Описание |
|---|---|
| Модель | TH1992 |
| Число каналов | 2 |
| Максимальный диапазон тока источника-измерителя | ±3,03 A |
| ±10,5 A | |
| Максимальный диапазон напряжения источника-измерителя | ±210 В |
| Разрешение в режиме измерения (ток / напряжение) | 10 фА / 100 нВ |
| Разрешение в режиме источника (ток / напряжение) | 10 фА / 100 нВ |

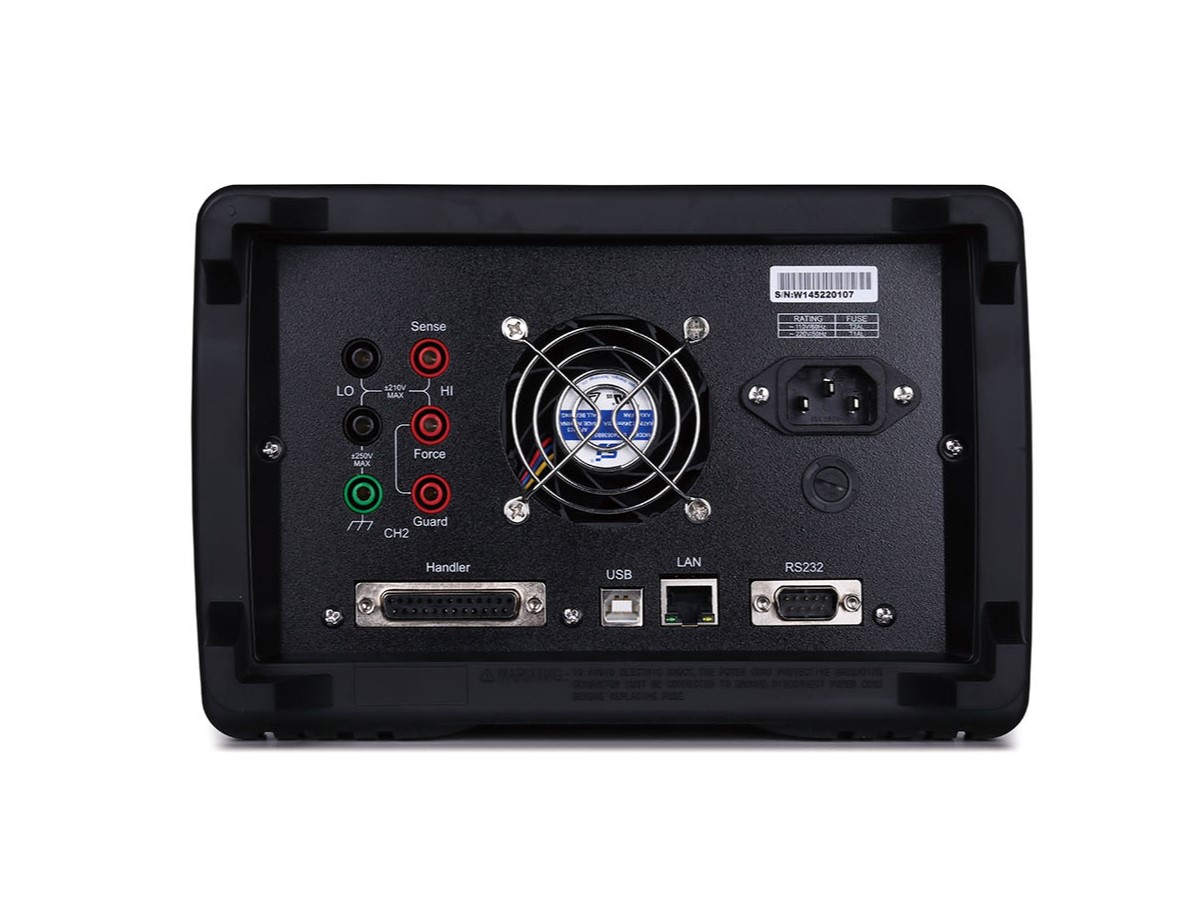

| Интерфейсы | RS232C, USB HOST, USB DEVICE, LAN, HANDLER |
| Вес | 7 кг |
Опции TH1992
| Наименование опции | Описание |
|---|---|
| TH26050B | Тестовый кабель двухтерминальный («банан» - BNC) |
| TH26017 | USB-кабель |
| TH26087B | Двухконтактный разъем типа «банан» для подключения радиочастотного тестового блока |
| TH26050S | Четырехконтактный тестовый кабель Кельвина (щипцы) |
| TH26087D | Четырехконтактный разъем типа «банан» для подключения радиочастотного тестового блока (опционально) |
