LCR-измеритель R&S LCX200 с диапазоном частот от 4 Гц до 500 кГц и основной погрешностью 0,05%. Флагманская модель для высокоточных измерений в аэрокосмической, автомобильной и телекоммуникационной отраслях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

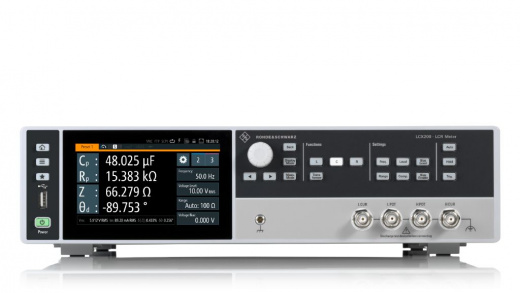

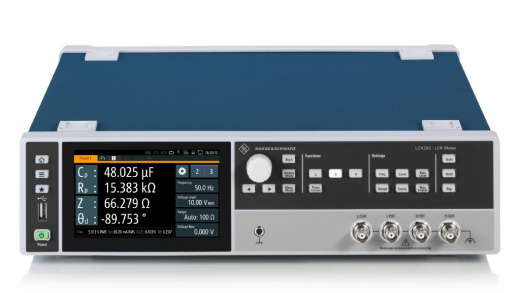

R&S LCX200: LCR-измеритель для высокоточных измерений
LCR-измеритель R&S LCX200 представляет собой флагманскую модель в линейке измерительных приборов Rohde & Schwarz для анализа пассивных компонентов. Устройство сочетает в себе исключительную точность измерений с расширенным функционалом, что делает его незаменимым инструментом для решения самых сложных измерительных задач. Прибор демонстрирует превосходную стабильность параметров в течение всего срока службы.
Принцип работы основан на подаче тестового сигнала заданной частоты на исследуемый компонент и анализе отклика. Измеритель поддерживает широкий диапазон частот, что позволяет оценивать поведение элементов в различных условиях эксплуатации. Данная модель разработана для требовательных применений в аэрокосмической отрасли, телекоммуникациях, автомобилестроении и других высокотехнологичных секторах промышленности.
Технические характеристики R&S LCX200
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 4 Гц - 500 кГц (опционально до 10 МГц) |
| Базовая точность измерений импеданса | ±0,05% |
| Базовая точность измерений фазы | ±0,03° |
| Напряжение тестового сигнала |
≤ 1 МГц: от 10 мВ до 10 В, ≤ 5 МГц: от 50 мВ до 2 В, > 5 МГц: от 100 мВ до 1 В |
| Ток тестового сигнала |
≤ 1 МГц: от 1 мА до 100 мА, от > 1 МГц до ≤ 5 МГц: от 1 мА до 20 мА, > 5 МГц: от 1 мА до 10 мА |
| Напряжение внутреннего смещения | до 10 В |
| Измерительные функции | Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N |
| Измерительные контакты | 4 разъема BNC |
| Интерфейсы | USB, LAN, GPIB (опция) |
Области применения R&S LCX200
- Аэрокосмическая промышленность: контроль компонентов с повышенными требованиями к надежности
- Автомобильная электроника: тестирование компонентов для бортовых систем автомобилей
- Телекоммуникации: измерение параметров высокочастотных компонентов
- Медицинская техника: проверка электронных компонентов для медицинского оборудования
- Метрологические службы: использование в качестве эталонного средства измерений
Ключевые особенности R&S LCX200
- Расширенный частотный диапазон: измерения от постоянного тока до 500 кГц. С опциональным ПО диапазон расширяется до 1 МГц или 10 МГц для ВЧ-компонентов.
- Многоуровневая система калибровки: компенсация всех видов систематических погрешностей.
- Встроенные функции: смещение по постоянному току, анализ динамического импеданса, протоколирование данных, компенсация погрешностей.
- Встроенная память результатов: хранение до 10 000 измерений с метками времени.
- Комплексные интерфейсы подключения: LAN, USB, GPIB (опция) для гибкой интеграции.
- Возможности автоматизации: поддержка SCPI-команд для создания измерительных стендов.
- Защита и надежность: автоматическое отключение при перегрузке, контроль температуры внутренних компонентов, самодиагностика при включении.
Дополнительные опции R&S LCX200
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®NG-B105 Номер заказа 5601.6000.02 |
Интерфейс IEEE-488 (GPIB) |
| Программные опции | |
|
R&S®LCX-K106 Номер заказа 3630.1922.03 |
Расширенные функции анализа |
|
R&S®LCX-K107 Номер заказа 3660.7741.03 |
Цифровые входы-выходы и функция биннинга |
|
R&S®LCX-K108 Номер заказа 3692.9791.03 |
Расширенные функции смещения |
|
R&S®LCX-K201 Номер заказа 3630.1880.03 |
Расширение диапазона частот до 1 МГц, для R&S®LCX200 |
|
R&S®LCX-K210 Номер заказа 3630.1900.03 |
Увеличение частоты до 10 МГц для R&S®LCX200 |
| Принадлежности | |
|
R&S®LCX-Z1 Номер заказа 3639.2296.02 |
Измерительная плата для приборов с аксиальными и радиальными выводами |
|
R&S®LCX-Z2 Номер заказа 3638.6446.02 |
Зажим Кельвина |
|
R&S®LCX-Z3 Номер заказа 3639.2509.02 |
Измерительная плата для SMD-компонентов |
|
R&S®LCX-Z4 Номер заказа 3639.2515.02 |
Измерительные щипцы для компонентов для поверхностного монтажа |
|
R&S®LCX-Z5 Номер заказа 3639.2521.02 |
Кабели для испытаний трансформаторов |
|
R&S®LCX-Z11 Номер заказа 3639.2538.02 |
Расширение BNC, длина 1 м |
|
R&S®ZZA-GE23 Номер заказа 5601.4059.02 |
Держатель для 19-дюймовой стойки, 2 HU |
