LCR-измеритель R&S LCX100 с диапазоном частот от 4 Гц до 300 кГц и основной погрешностью 0,05%. Идеален для точных измерений параметров пассивных компонентов в лабораторных и производственных условиях.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

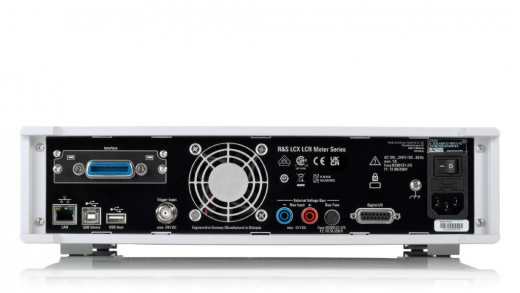

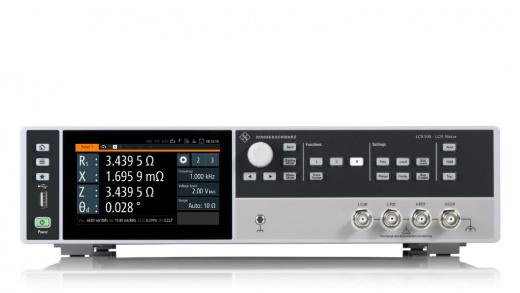

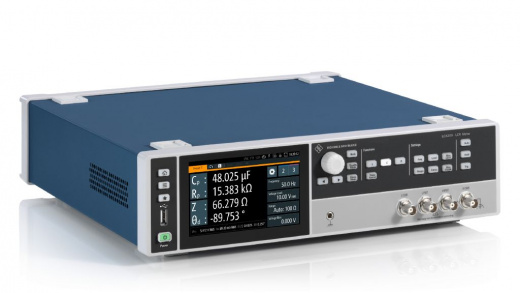

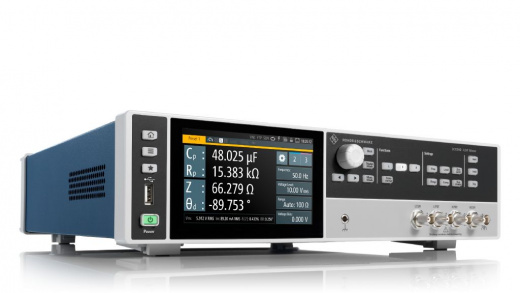

R&S LCX100: LCR-измеритель для высокоточных измерений
LCR-измеритель R&S LCX100 представляет собой высокоточный прибор для измерения параметров пассивных компонентов. Устройство обеспечивает превосходную точность измерений индуктивности (L), емкости (C), сопротивления (R), а также произвольных величин - добротности, тангенса угла потерь, импеданса и фазового сдвига. Благодаря передовой технологии и инновационным решениям, измеритель демонстрирует стабильные результаты даже в условиях интенсивной эксплуатации.
Принцип работы основан на подаче тестового сигнала заданной частоты на исследуемый компонент и анализе отклика. Измеритель поддерживает широкий диапазон частот тестирования, что позволяет адекватно оценивать поведение элементов в условиях, приближённых к реальным режимам эксплуатации. Интегрированная система коррекции погрешностей и автоматическая калибровка обеспечивают стабильность показаний даже при изменении внешних факторов. Измеритель предназначен для применения в научно-исследовательских лабораториях, на производственных линиях и в сервисных центрах, где требуется надежный контроль качества электронных компонентов.
Технические характеристики R&S LCX100
| Наименование характеристики | Значение |
|---|---|
| Диапазон частот | 4 Гц - 300 кГц |
| Базовая точность измерений импеданса | ±0,05° |
| Базовая точность измерений фазы | ±0,03° |
| Напряжение тестового сигнала | от 10 мВ до 10 В |
| Ток тестового сигнала | от 1 мА до 200 мА |
| Напряжение внутреннего смещения | до 10 В |
| Измерительные функции | Cp, Cs, Lp, Ls, D, Q, G, Rp, Rs, Rdc, R, X, Z, Y, Θd, Θr, B, M, N |
| Измерительные контакты | 4 разъема BNC |
| Интерфейсы | USB, LAN, GPIB (опция) |
Области применения R&S LCX100
- Контроль качества на производстве - автоматизированная проверка параметров компонентов на сборочных линиях
- Научные исследования - точные измерения характеристик новых материалов и компонентов
- Образовательные учреждения - оснащение учебных лабораторий для изучения электроники
- Ремонтные сервисы - диагностика и проверка пассивных компонентов в электронных устройствах
Ключевые особенности R&S LCX100
- Высокая точность измерений - базовая погрешность всего 0,05% обеспечивает надежные результаты.
- Широкий диапазон частот - возможность измерений от 4 Гц до 300 кГц.
- Интуитивный интерфейс - сенсорный дисплей с простой навигацией по меню.
- Автоматическая калибровка - встроенная система компенсации паразитных параметров.
- Функция регистрации данных - позволяет сохранять историю измерений. Данные можно выгружать на внешний носитель для последующей обработки.
- Универсальные интерфейсы связи - LAN, USB и GPIB для интеграции в измерительные комплексы.
- Компактное исполнение - эргономичный корпус для установки в ограниченном пространстве.
Дополнительные опции R&S LCX100
| Опция и номер заказа | Описание |
|---|---|
| Аппаратные опции | |
|
R&S®NG-B105 Номер заказа 5601.6000.02 |
Интерфейс IEEE-488 (GPIB) |
| Программные опции | |
|
R&S®LCX-K106 Номер заказа 3630.1922.03 |
Расширенные функции анализа |
|
R&S®LCX-K107 Номер заказа 3660.7741.03 |
Цифровые входы-выходы и функция биннинга |
|
R&S®LCX-K108 Номер заказа 3692.9791.03 |
Расширенные функции смещения |
| Принадлежности | |
|
R&S®LCX-Z1 Номер заказа 3639.2296.02 |
Измерительная плата для приборов с аксиальными и радиальными выводами |
|
R&S®LCX-Z2 Номер заказа 3638.6446.02 |
Зажим Кельвина |
|
R&S®LCX-Z3 Номер заказа 3639.2509.02 |
Измерительная плата для SMD-компонентов |
|
R&S®LCX-Z4 Номер заказа 3639.2515.02 |
Измерительные щипцы для компонентов для поверхностного монтажа |
|
R&S®LCX-Z5 Номер заказа 3639.2521.02 |
Кабели для испытаний трансформаторов |
|
R&S®LCX-Z11 Номер заказа 3639.2538.02 |
Расширение BNC, длина 1 м |
|
R&S®ZZA-GE23 Номер заказа 5601.4059.02 |
Держатель для 19-дюймовой стойки, 2 HU |
