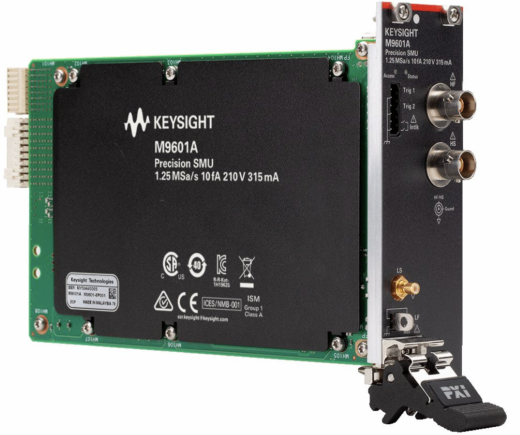

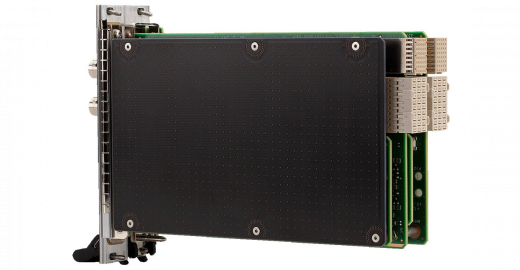

Keysight M9601A PXI Прецизионный источник-измеритель, 10 fA

Более быстрые и точные измерения от постоянного тока до импульсов

Keysight M9601A — охватывает широкий диапазон токов (от 10 фА (фемтоампер) до 315 мА (миллиампер)) и напряжений (от 500 нВ (нановольт) до 210 В (вольт)), а также позволяет проводить прецизионные замеры как постоянного, так и импульсного тока с длительностью импульса до 20 мкс (микросекунд) и частотой дискретизации до 1.25 миллионов выборок в секунду (Мвыб/с). Благодаря этим характеристикам, Keysight M9601A идеально подходит для широкого спектра задач, связанных с исследованием вольт-амперных характеристик (I/V), где требуется высокое разрешение и точность. Прибор позволяет с высокой точностью выполнять характеризацию, параметрические и надежностные испытания полупроводниковых приборов, активных и пассивных компонентов, а также различных электронных устройств.

Функции M9601A

• Интегрированные возможности симметричного 4-квадрантного источника и измерения
• Максимальный выход: 210 В/315 мА
• Минимальное разрешение: 500 нВ/10 фА
• Возможность создания узких импульсов: минимум 20 мкс
• Высокоскоростное измерение выборки со скоростью 1,25 млн выборок/с

Ключевые особенности и преимущества M9601A:

• Keysight M9601A обеспечивает разрешение измерения тока до 10 фА (фемтоампер), что позволяет проводить измерения с исключительной точностью.
• Прибор охватывает широкий диапазон токов и напряжений, что делает его универсальным инструментом для различных приложений.
• Keysight M9601A обеспечивает высокую скорость работы, что позволяет сократить время тестирования.
• Компактный PXIe формат позволяет интегрировать M9601A в модульные измерительные системы.
• 4-квадрантный источник/измеритель: Данная функция позволяет проводить измерения вольт-амперных характеристик (I/V) без необходимости использования нескольких приборов.
• M9601A характеризуется низким уровнем шума, что обеспечивает высокую точность измерений даже при работе с малыми сигналами.
• Имеет возможность выполнять точные исследования (от постоянного тока до импульсов с шириной импульса до 20 мкс с частотой дискретизации до 1,25 Мвыб/с).
• Один модуль позволяет точно измерять как ток, так и напряжение, исключая необходимость ручной коммутации.
• Универсальность модуля, совмещающего функции источника и измерителя, упрощает управление складскими запасами и техническую поддержку.
• Модуль PXIe SMU обеспечивает возможность проведения анализа низких уровней сигналов.
• Сокращение времени апертуры позволяет выявлять истинные характеристики тестируемых устройств.
• Сохранение истинных характеристик устройств за счет подавления эффекта самонагрева.
• Фиксация реальных переходных характеристик устройств и цепей без влияния измерительного оборудования.
• Захват динамического поведения и импульсной реакции устройств и цепей в рамках одного замера.

Области применения M9601A:

• Измерение характеристик полупроводниковых приборов и утечек тока.
• Нанотехнологии.
• Тестирование датчиков.
• Исследование материалов.

Технические характеристики M9601A
