Прецизионный анализатор IV Keysight E5270B представляет собой комплексное решение для определения вольт-амперных характеристик широкого спектра материалов и устройств с производительностью измерения тока до 0,1 фА. Точные и прецизионные диапазоны измерений 0,1 фА – 1 А и 0,5 мкВ – 200 В. Ширина импульса 500 мкс. ASU может использоваться с HRSMU для обеспечения разрешения измерения 0,1 фА и переключения тракта SMU/AUX.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

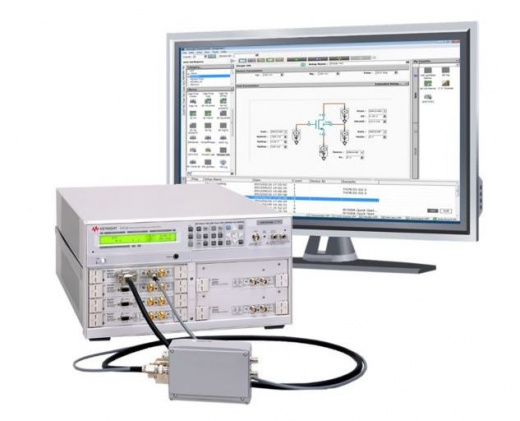

E5270B – 8-слотовый прецизионный измерительный центральный блок для анализа вольт-амперных характеристик
Анализатор Keysight E5270B Precision IV Analyzer представляет собой универсальное решение для определения токовольтных характеристик различных материалов и устройств. E5270B поддерживает несколько источников/измерителей для подачи и измерения напряжения и тока с точностью до 0,1 фА. Его модульная конструкция позволяет настраивать и обновлять модули SMU в восьми доступных слотах. Программное обеспечение EasyEXPERT group+ с графическим интерфейсом, установленное на вашем ПК, обеспечивает поддержку всех этапов исследования и анализа данных. Интеграция универсальных измерительных возможностей SMU и программного обеспечения делает E5270B идеальным выбором для оценки характеристик устройств, материалов, полупроводников, активных и пассивных компонентов, а также других типов электронных устройств, обеспечивая высокую надежность и эффективность измерений.
Keysight EasyEXPERT group+ обеспечивает эффективную и воспроизводимую характеризацию устройств, поддерживая процесс от настройки до анализа данных. Он позволяет выполнять вольт-амперные измерения с готовыми тестами и автоматически сохраняет результаты в базе данных, предотвращая потерю информации. Keysight E5270B предлагает комплексное решение для вольт-амперной характеристики, поддерживая масштабируемость и высокую точность замеров. Он также может использоваться как системный компонент SMU и управляться удаленно с помощью команд FLEX.
Функции E5270B
- Точные и прецизионные диапазоны измерений 0,1 фА – 1 А и 0,5 мкВ – 200 В
- Возможности точечных и развертывательных измерений
- Измерение импульсного пятна и развертки с минимальной шириной импульса 500 мкс
- ASU может использоваться с HRSMU для обеспечения разрешения измерения 0,1 фА и переключения тракта SMU/AUX.
- Среда характеризации доступна на ПК пользователя.
- Интуитивно понятное управление на основе графического интерфейса с использованием клавиатуры и мыши
- Несколько режимов анализа для быстрой настройки и выполнения измерений (тест приложения, классический тест и быстрый тест)
- Графическое отображение, возможности автоматизированного анализа и генерация данных в Excel и изображениях для анализа и составления отчетов
- Настраиваемые и обновляемые измерительные модули до 8 слотов
- Для настраиваемого выбора SMU доступны SMU высокого разрешения (HRSMU), SMU средней мощности (MPSMU) и SMU высокой мощности (HPSMU). HRSMU поддерживает опциональный ASU.
- Для всех установленных модулей доступны аналого-цифровые преобразователи (АЦП) высокого разрешения и высокой скорости.
- Активный заземляющий блок (GNDU) в мэйнфрейме для принудительного установления 0 В и снижения тока до 4 А
Области применения E5270B:
- Параметрическое тестирование полупроводниковых приборов.
- Анализ вольт-амперных характеристик (I/V).
- Измерение характеристик компонентов.
- Разработка и тестирование электронных устройств.
- Исследование материалов.
Опции E5270B
| Наименование опции | Описание |
|---|---|
| E5270B | Прецизионный анализатор вольт-амперных характеристик / 8-слотовое прецизионное измерительное шасси. E5270B включает в себя трехпроводные кабели для GNDU и SMU, адаптер GNDU-Kelvin, интерфейс USB-GPIB и установочный носитель программного обеспечения EasyEXPERT group. |
| E5270B-015 | Кабель длиной 1,5 м |
| E5270B-030 | Кабель длиной 3,0 м |
| E5270B-A01 | Пакет из четырех MPSMU |
| E5270B-A02 | Пакет из двух MPSMU и двух HRSMU |
| E5270B-A03 | Пакет из четырех HRSMU |
| E5270B-A10 | Добавить один HPSMU |
| E5270B-A11 | Добавить один MPSMU |
| E5270B-A17 | Добавить один HRSMU |
| E5270B-A28 | Добавить датчик atto и блок переключения (ASU) |
| E5270BU | Комплект обновления для E5270B |
| E5270BU-080 | Модуль прецизионного источника/монитора высокой мощности (E5280B) / Кабель не входит в комплект |
| E5270BU-081 | Модуль прецизионного источника/монитора средней мощности (E5281B) / Кабель не входит в комплект |
| E5270BU-087 | Модуль источника/монитора высокого разрешения (E5287A) / Кабель не входит в комплект |
| E5270BU-88A | Блок измерения и переключения аттоамперных токов (E5288A ASU) с трехпроводным кабелем длиной 1,5 м и кабелем Dsub |
| E5270BU-88B | Блок измерения и переключения аттоамперных токов (E5288A ASU) с трехпроводным кабелем длиной 3 м и кабелем Dsub |
