Мощная программируемая электронная нагрузка Rigol DL3041 мощностью 450 Вт, напряжением до 200 В и током до 70 А. Обеспечивает скорость нарастания тока до 5 А/мкс и динамический режим до 30 кГц для тестирования серверных блоков питания, силовой электроники и полупроводников.
Цена и сроки доставки оборудования направляются персональным коммерческим предложением, после рассмотрения вашей заявки.
Все точные характеристики и свойства прибора обязательно уточняйте в официальной спецификации производителя.

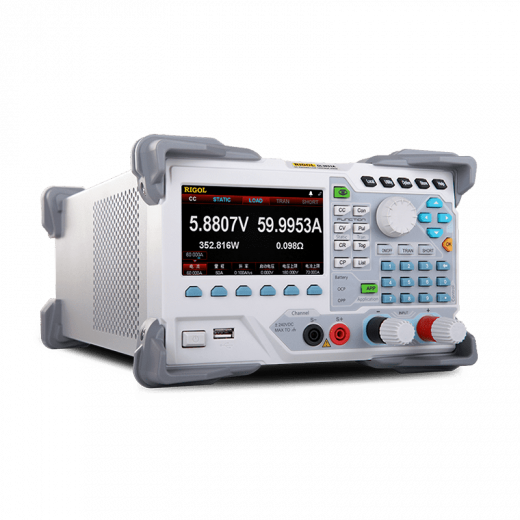

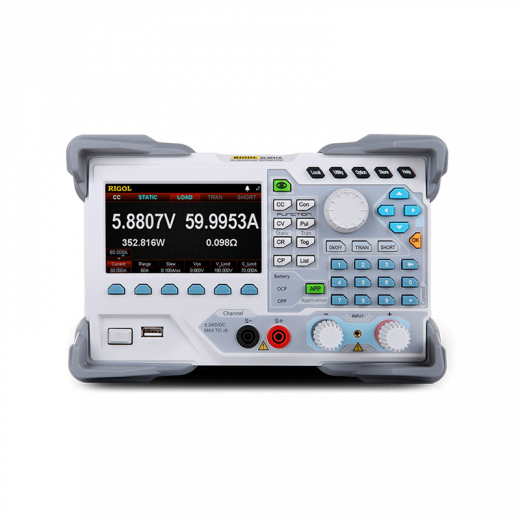

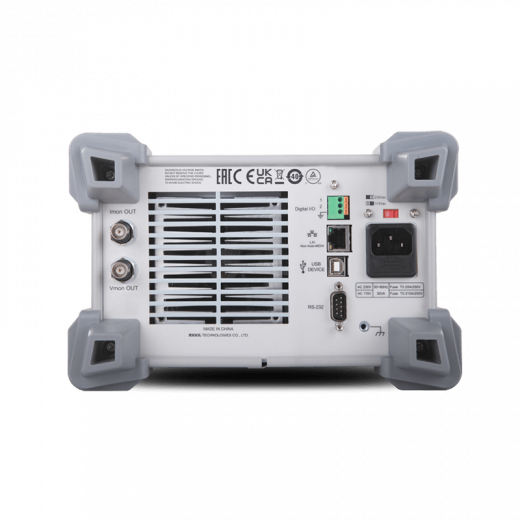

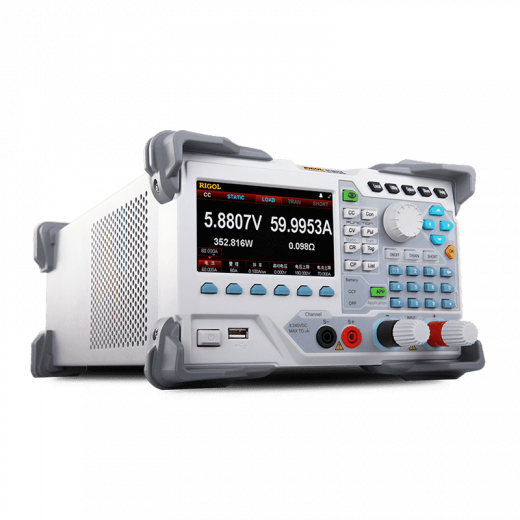

Rigol DL3041 Электронная нагрузка постоянного тока 450 Вт
Программируемая электронная нагрузка постоянного тока Rigol DL3041 — флагман серии DL3000, обеспечивающий максимальную мощность рассеивания 450 Вт при напряжении до 200 В и токе до 70 А. Устройство предназначено для самых требовательных задач тестирования силовой электроники: от серверных источников питания и компонентов электромобилей (NEV) до мощных полупроводниковых приборов. Благодаря высокой скорости нарастания тока (до 5 А/мкс) и частоте динамического режима до 30 кГц, DL3041 позволяет с высокой точностью моделировать реальные переходные процессы в импульсных блоках питания, инверторах и DC-DC преобразователях.
Прибор оснащен 4,3-дюймовым TFT LCD дисплеем с функцией отображения осциллограмм, что дает возможность визуально оценивать изменения тока и напряжения без подключения внешнего осциллографа. Прибор поддерживает четыре статических режима (CC, CV, CR, CP), а также расширенные функции: динамическая нагрузка, редактируемая последовательность List (до 512 шагов), автоматическое тестирование аккумуляторов, тест OCP/OPP и короткого замыкания. Наличие стандартных интерфейсов USB и RS232, а также опциональных LAN, GPIB и Digital I/O, обеспечивает гибкую интеграцию в автоматизированные испытательные комплексы.
Характеристики модели Rigol DL3041
| Наименование характеристики | Значение |
|---|---|
| Мощность | 450 Вт |
| Напряжение | 200 В |
| Ток | 70 А |
| Минимальное рабочее напряжение | 1,5 В при 70 А |
| Скорость нарастания тока (CC) | 0,001 – 5 А/мкс |
| Частота в динамическом режиме | до 30 кГц |
| Разрешение установки тока (CC) | 1 мА (0–7 А / 0–70 А) |
| Точность установки тока (CC) | ±(0,05% + 0,0035 А) / ±(0,05% + 0,035 А) |
| Разрешение установки напряжения (CV) | 5 мВ (0–200 В) |
| Точность установки напряжения (CV) | ±(0,05% + 0,0052 В) |
| Разрешение считывания тока | 0,1 мА |
| Точность считывания тока | ±(0,05% + 0,05% полной шкалы) |
| Разрешение считывания напряжения | 0,1 мВ |
| Точность считывания напряжения | ±(0,05% + 0,02% полной шкалы) |
| Количество каналов | 1 |
| Дисплей | 4,3-дюймовый TFT LCD |
| Стандартные интерфейсы | USB (DEVICE/HOST), RS232 |
| Опциональные интерфейсы | LAN, GPIB (USB-GPIB модуль), Digital I/O |
Применение и назначение Rigol DL3041
- Тестирование серверных блоков питания и ИБП: Мощность 450 Вт и напряжение до 200 В позволяют проводить полный цикл испытаний блоков питания для ЦОД, включая тесты на динамическую нагрузку и перегрузочную способность.
- Разработка силовой электроники для электромобилей: Скорость нарастания тока 5 А/мкс идеально имитирует реальные нагрузки в инверторах, бортовых зарядных устройствах (OBC) и DC-DC преобразователях.
- Испытания полупроводниковых компонентов: Высокая точность в режимах CR и CV позволяет снимать выходные характеристики мощных MOSFET, IGBT и диодов.
- Анализ систем на топливных элементах и возобновляемой энергетике: Нагрузочное тестирование топливных элементов, солнечных панелей и инверторов для оценки ВАХ и КПД.
Ключевые особенности Rigol DL3041
- Динамический режим до 30 кГц: Возможность переключения между двумя уровнями нагрузки с задаваемой частотой, скважностью и временем нарастания. Незаменим для проверки времени отклика импульсных источников питания.
- Скорость нарастания тока 5 А/мкс: Рекордный для этого класса параметр, позволяющий моделировать сверхбыстрые переходные процессы современных цифровых устройств.
- Функция последовательностей List (до 512 шагов): Создание сложных профилей нагрузки с индивидуальными значениями тока/напряжения/сопротивления/мощности, длительностью и скоростью нарастания для каждого шага.
- Режим тестирования аккумуляторов: Автоматизированное измерение емкости аккумуляторов с заданными порогами отключения, вывод результатов в А·ч и Вт·ч.
- Отображение осциллограмм: Визуализация динамики тока и напряжения на встроенном дисплее с возможностью паузы, масштабирования и сохранения снимков экрана.
- Высокая точность измерений: Разрешение считывания 0,1 мВ и 0,1 мА, что снижает потребность во внешних измерительных приборах.
- Гибкие возможности автоматизации: Стандартные интерфейсы USB, RS232 и опциональные LAN, GPIB. В комплекте ПО Ultra Load для удаленного управления, создания последовательностей и документирования результатов.
Дополнительные опции и аксессуары Rigol DL3041
| Наименование опции | Описание |
|---|---|
| LAN-DL3 | Опция интерфейса локальной сети |
| DIGITALIO-DL3 | Опция цифрового ввода-вывода |
| HIRES-DL3 | Опция разрешения обратного считывания |
| FREQ-DL3 | Опция высокой частоты |
| CB-DB9-DB9-F-F-150 | Линия передачи данных RS232, 2 разъема, 150 см |
| CB-SENSE | Чувствительный тестовый кабель |
| CB-20A-780MM | Красные и черные измерительные кабели на 20 А |
| CB-40A-780MM | Красный и черный измерительные кабели на 40 А |
| CB-60A-780MM | Красные и черные измерительные кабели на 60 А |
| DL-02 | Защитный кожух клемм |
