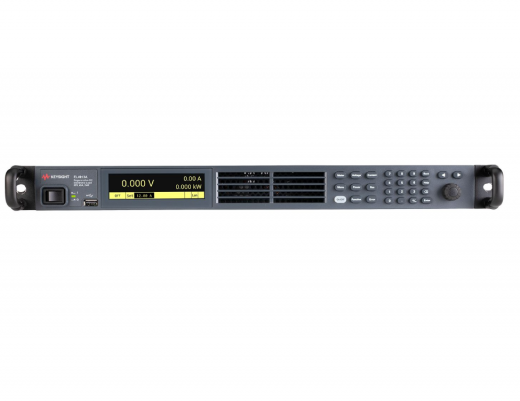

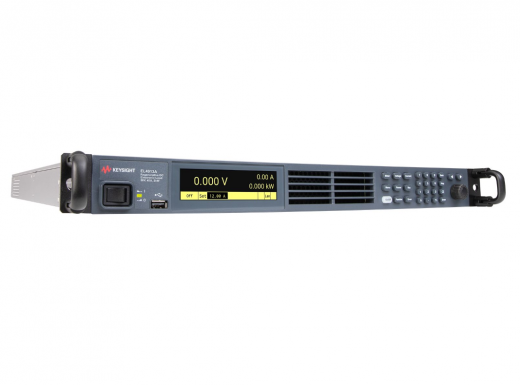

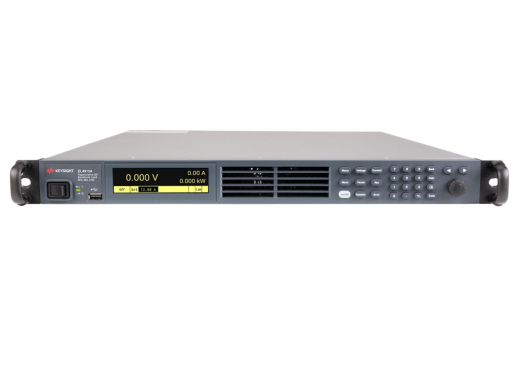

Keysight EL4913A Электронная нагрузка постоянного тока с регенеративным питанием, 80 В, 40 А, 2 кВт

Keysight EL4913A: Высокая плотность мощности и регенерация энергии в компактном корпусе 1U

Электронная нагрузка постоянного тока Keysight EL4916A представляет собой высокоточное программируемое устройство, предназначенное для имитации различных режимов работы потребителей электроэнергии при испытаниях источников питания, аккумуляторных батарей и систем распределения энергии. Ключевой инженерной особенностью модели EL4913A является реализация технологии регенеративного питания, которая позволяет преобразовывать поглощаемую мощность постоянного тока в переменный ток промышленной частоты и возвращать до 95% энергии обратно в локальную электрическую сеть.

Устройство EL4913A обладает номинальной мощностью 2кВт и поддерживает работу с напряжением до 80В при токе до 40А. Такие характеристики делают EL4913A оптимальным инструментом для верификации низковольтных систем электропитания и тестирования отдельных ячеек аккумуляторов. Прибор EL4913A выполнен в сверхкомпактном корпусе высотой всего 1U, что обеспечивает высочайшую плотность мощности и позволяет эффективно использовать пространство в испытательных стендах. Для визуального контроля параметров EL4913A оснащен цветным жидкокристаллическим дисплеем (Liquid Crystal Display, LCD) с диагональю три дюйма, а для автоматизации измерений предусмотрены встроенные интерфейсы LXI-LAN (Local Area Network), USB (Universal Serial Bus) и программируемый цифровой интерфейс ввода-вывода (Digital Input/Output).

Преимущества Keysight EL4916A

• Энергосберегающая регенерация: прибор EL4913A преобразует энергию нагрузки в полезную мощность для сети, что делает процесс тестирования экологичным и экономически выгодным.
• Высокая плотность мощности: исполнение EL4913A в форм-факторе 1U позволяет размещать больше измерительных каналов в стандартной стойке по сравнению с традиционными нагрузками.
• Лабораторная точность измерений: встроенная система сбора данных в устройстве EL4913A обеспечивает прецизионное измерение напряжения и тока, фактически заменяя внешний цифровой мультиметр и измеритель параметров мощности.
• Универсальные режимы моделирования: нагрузка EL4913A поддерживает работу в режимах постоянного напряжения (Constant Voltage, CV), постоянного тока (Constant Current, CC), постоянной мощности (Constant Power, CP) и постоянного сопротивления (Constant Resistance, CR).
• Динамический анализ характеристик: программные возможности EL4913A позволяют формировать сложные переходные процессы для оценки стабильности источников питания при скачкообразном изменении потребления.
• Интеллектуальная система защиты: аппаратная часть EL4913A включает защиты от перегрузки по току (Overcurrent Protection), превышения напряжения (Overvoltage Protection), превышения мощности (Overpower Protection) и перегрева (Overtemperature Protection).

Комплектация Keysight EL4916A

В стандартный комплект поставки устройства Keysight EL4913A входят следующие позиции:

• Регенеративная электронная нагрузка постоянного тока EL4913A (2кВт).
• Штекерный разъем для системы аналогового программирования и цифрового интерфейса управления.
• Интерфейсный кабель USB для первичной конфигурации и связи с персональным компьютером.
• Полный пакет технической документации: руководство по эксплуатации и справочник по программированию.
• Сертификат первичной заводской калибровки, подтверждающий соответствие EL4913A заявленным метрологическим характеристикам.

Применение Keysight EL4916A

Прибор EL4913A является незаменимым инструментом в следующих отраслях:

1. Автомобильная промышленность: испытания низковольтных преобразователей постоянного тока в постоянный (Direct Current to Direct Current, DC-DC), стартерных систем и аккумуляторных ячеек.
2. Производство источников питания: проведение ресурсных тестов и верификация параметров эффективности блоков питания для вычислительной техники.
3. Системы накопления энергии: циклическое тестирование заряда и разряда литий-ионных аккумуляторов малого и среднего размера.
4. Научные исследования: использование EL4913A для изучения характеристик новых силовых полупроводниковых компонентов и фильтров электромагнитной совместимости.

Технические возможности Keysight EL4916A

• Стабильная работа при напряжении до 80 В, токе ±40 А, мощности до 2 кВт.
• Увеличение грузоподъемности за счет параллельного подключения до 16 блоков.
• Обеспечивает возможность последовательного включения/выключения сигнала с помощью настройки задержки включения/выключения.
• Защита от перенапряжения, перегрузки по току, перегрузки по мощности, перегрева и обнаружения неисправностей в электросети.
• Создание сложных волновых форм
• Подключение через передний USB-разъем.
