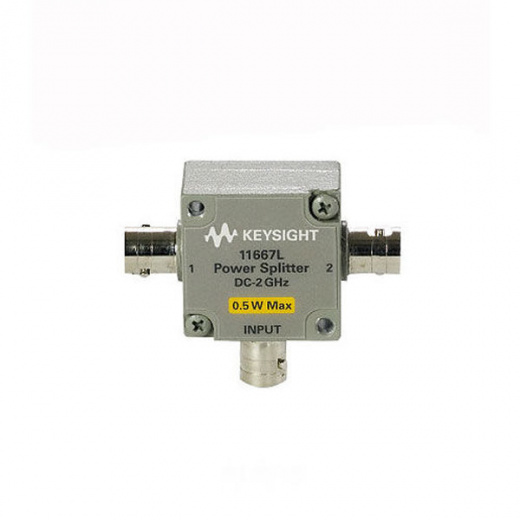

Keysight 11667L Разветвитель питания постоянного тока на 2 ГГц с разъемом BNC

Надежное разделение сигнала в широком диапазоне

Keysight 11667L - это разветвитель мощности, который обеспечивает точное и эффективное разделение радиочастотного (РЧ) сигнала в широком диапазоне частот от постоянного тока (DC) до 2 Гигагерц. Особенностью данной модели являются надежные и широко используемые разъемы типа BNC (Bayonet Neill-Concelman), обеспечивающие удобное и быстрое подключение в различных измерительных системах. Keysight 11667L является оптимальным решением для инженеров, техников и специалистов, работающих в диапазоне частот до 2 Гигагерц и требующих надежного разделения мощности с минимальными потерями и искажениями.

11667L демонстрирует превосходные характеристики, включая низкие вносимые потери, хорошую развязку между портами и согласованное сопротивление во всем рабочем диапазоне частот. Использование разъемов BNC позволяет добиться удобства эксплуатации и совместимости с широким спектром измерительных приборов и кабелей.

Радиочастотные характеристики Keysight 11667L

• Эквивалентный выходной КСВ: 1,78
• Максимальная входная мощность: 0,5 Вт
• Вносимые потери: 6,6 дБ
• Отслеживание между любыми двумя портами: <0,2 дБ

Ключевые преимущества разветвителя мощности Keysight 11667L:

• 11667L охватывает диапазон от постоянного тока (DC) до 2 Гигагерц, что делает его пригодным для множества приложений в различных частотных диапазонах, включая низкочастотные и высокочастотные измерения до 2 Гигагерц.
• Низкие вносимые потери: минимизируют ослабление данных при его разделении, обеспечивая эффективную передачу мощности к выходным портам и сохраняя амплитуду данных.
• Хорошая развязка между портами: обеспечивает достаточную изоляцию между выходными портами, снижая перекрестные помехи и обеспечивая независимость измерительных каналов.
• Согласованное сопротивление 50 Ом: поддерживает стандартное сопротивление 50 Ом на всех портах, минимизируя отражения сигнала и обеспечивая оптимальную передачу мощности в большинстве радиочастотных систем.
• Надежные разъемы BNC (Bayonet Neill-Concelman): обеспечивают быстрое, удобное и надежное подключение к широкому спектру кабелей и измерительных приборов, что упрощает настройку измерительных схем и обеспечивает совместимость с существующим оборудованием.
• Прочная и долговечная конструкция: разработан для длительной эксплуатации в лабораторных и полевых условиях, обеспечивая стабильные характеристики на протяжении всего срока службы.
• Компактные размеры и удобство использования: облегчают интеграцию в различные измерительные установки и тестовые стенды, экономя рабочее пространство.
• Высокое качество от Keysight Technologies: гарантирует надежность и соответствие заявленным техническим характеристикам, подтвержденное многолетним опытом лидера в производстве контрольно-измерительного оборудования.

Комплектация Keysight 11667L:

• Один разветвитель мощности Keysight 11667L с разъемами типа BNC (Bayonet Neill-Concelman) на всех портах.
• Краткое руководство пользователя, содержащее основные сведения о технических характеристиках и эксплуатации прибора.

Применение Keysight 11667L:

• Общее радиочастотное тестирование: разделение сигналов для одновременного измерения различными приборами, например, осциллографом и анализатором спектра, в диапазоне до 2 Гигагерц.
• Использование для синхронизации нескольких устройств или измерительных систем от одного опорного сигнала, обеспечивая согласованную работу оборудования.
• Одновременное наблюдение за различными точками схемы или сравнения временных характеристик сигналов в различных частях электронной системы.
• Одновременное сравнение их амплитудных характеристик или подачи на различные входные цепи.
• Тестирование кабельных сборок и компонентов с разъемами BNC: удобное разделение тестовых сигналов для анализа характеристик кабелей, разъемов и других компонентов, использующих BNC-соединения.
• Образовательные цели и лабораторные работы: использование в учебных лабораториях для демонстрации принципов работы радиочастотных схем и проведения экспериментов с разделением мощности сигнала.
• Ремонт и обслуживание радиоэлектронной аппаратуры: разделение сигналов для диагностики неисправностей и анализа работы различных блоков и узлов оборудования.
• Создание простых измерительных схем: использование в качестве базового элемента для построения несложных измерительных установок и тестовых стендов, работающих в диапазоне до 2 Гигагерц.
